Изоляторы с нейтральной вставкой предназначены для предотвращения попадания несущей конструкции под напряжение в случае пробоя или перекрытия изолятора. Обычно изоляторы с нейтральной вставкой используются при креплении элементов контактной сети к искусственным сооружениям (мосты, путепроводы, опоры на железнодорожных станциях, тоннели и т.д.). Изоляторы имеют отвод для подсоединения провода заземления. Для обеспечения указанных функций провод заземления должен иметь электрическую развязку с искусственным сооружением.
Подвесные полимерные изоляторы переменного тока с нейтральной вставкой для контактной сети железных дорог
| Наименование параметра | ПСПКр 70-25/1,1-НВ-УУ ПСПКр 70-25/1,1-НВ-УП ПСПКр 70-25/1,1-НВ-ГУ ПСПКр 70-25/1,1-НВ-ГП |
|
| Номинальное рабочее напряжение, кВ | 25 | |
| Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее: - В горизонтальном положении - В вертикальном положении |
140 100 |
|
| Выдерживаемое напряжение промышленной частоты загрязненного и увлажненного изолятора, действующее значение, кВ, не менее | 40 | |
| Выдерживаемое напряжение грозовых имульсов кВ, не менее | 200 | |
| Механическая разрушающая сила при растяжении, кH, не менее | 70 | |
| Строительная высота, Н, мм | 880 | |
| Расстояние до отвода заземления, L, мм | 605 | |
| Длина пути утечки, м, не менее | 1,1 | |
| Степень загрязнения атмосферы, СЗА, не более | V | |
| Масса, кг, не более | 4,3 | |
| Климатическое исполнение и категория размещения по ГОСТ 15150 | УХЛ1 | |
Изоляторы соответствуют ТУ 3494-002-32943884-2019 и ГОСТ 30284

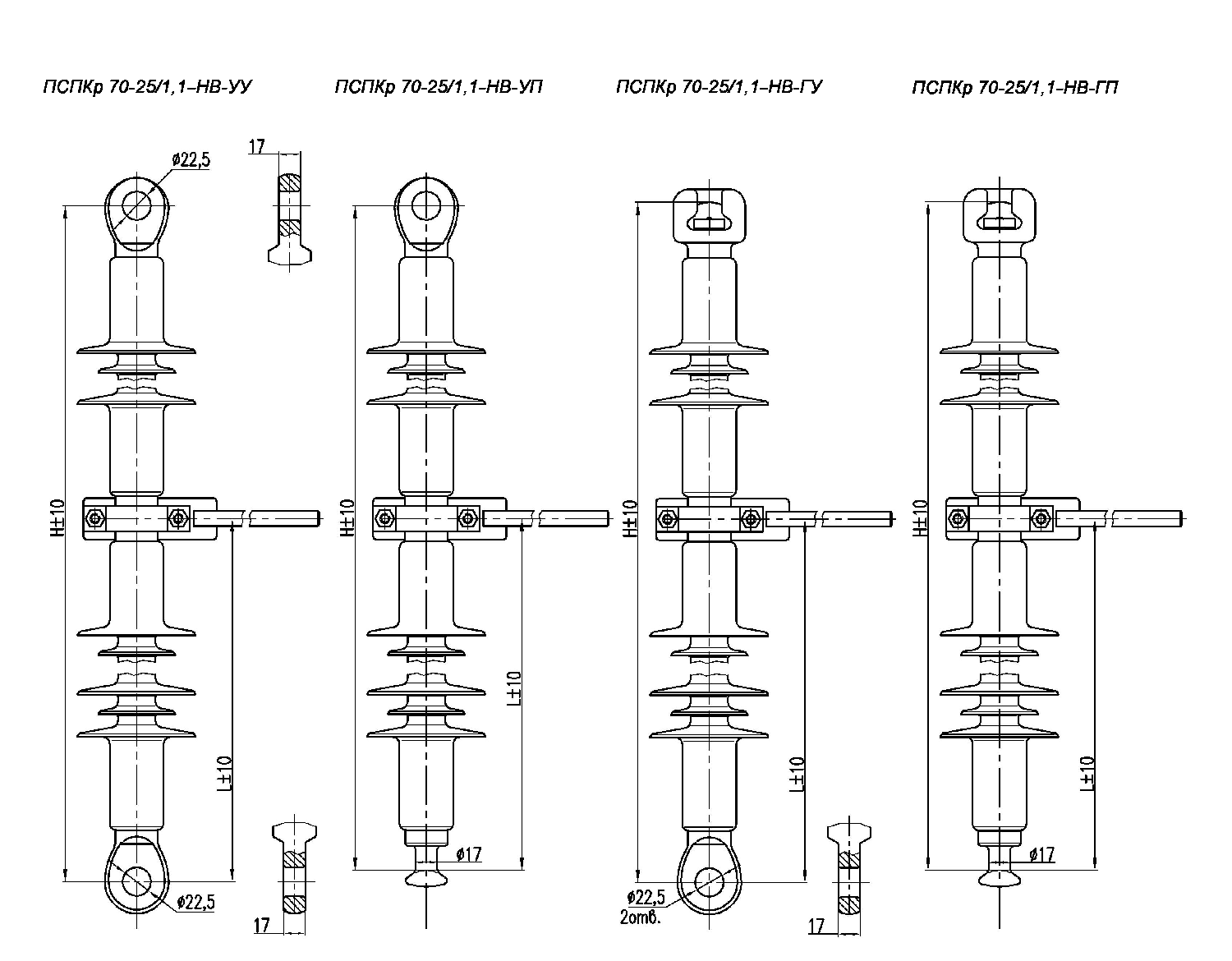

Примечание: НПО Изолятор постоянно работает над улучшением конструкции и повышением надежности изоляторов, в связи с чем, внешний вид защитной оболочки изолятора может отличаться от приведенного на рисунке, без изменения габаритных и присоединительных размеров изолятора.
