Изоляторы КСПКр 120-3/0,6-П, КСПКр 120-3/0,6-Э, КСПКр 160-3/0,6-П, КСПКр 160-3/0,6-Э

Консольные стержневые полимерные птицезащищенные изоляторы модификации  "П" и птицезащищенные изоляторы с повышенной электрической прочностью модификации "Э" используются для крепления наклонного стержня стержня изолированной консоли.  Консольные птицезащищенные изоляторы обладают наибольшим изоляционным промежутком по сравнению с другими консольными изоляторами контактной сети железных дорог, имеющими такую же длину пути утечки. Увеличенный изоляционный промежуток в сочетании с отсутствием на изоляторе мест, удобных для размещения лап птиц крупного и среднего размера, обеспечивают низкую вероятность электрического перекрытия  изолятора при взаимодействии с птицами. Также, увеличенный изоляционный промежуток обеспечивает более высокие разрядные характеристики  по сравнению с обычными изоляторами, что снижает вероятность перекрытий не только по вине птиц, но и из-за загрязнений или грозы. На текущий момент птицезащищенные изоляторы являются наиболее надежными изоляторами контактной сети железных дорог.

Консольные птицезащищенные изоляторы для контактной сети железных дорог постоянного тока напряжением 3 кВ

Наименование параметра КСПКр 120-3/0,6-П
КСПКр 120-3/0,6-П-70
КСПКр 120-3/0,6-П-80
 КСПКр 120-3/0,6-Э
КСПКр 120-3/0,6-Э-70
КСПКр 120-3/0,6-Э-80
КСПКр 160-3/0,6-П
КСПКр 160-3/0,6-П-70
КСПКр 160-3/0,6-П-80
 КСПКр 160-3/0,6-Э
КСПКр 160-3/0,6-Э-70
КСПКр 160-3/0,6-Э-80
Номинальное рабочее напряжение постоянного тока, кВ 3
Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее:
         - В горизонтальном положении
         - В вертикальном положении
70
50
Выдерживаемое напряжение промышленной частоты загрязненного и увлажненного изолятора, действующее значение, кВ, не менее 15
Выдерживаемое напряжение грозовых импульсов, кВ, не менее 125
Механическая разрушающая сила при растяжении, кH, не менее 120 160
Разрушающий изгибающий момент, кНм, не менее 6,0 8,0
Длина пути утечки, м, не менее 0,6
Степень загрязнения атмосферы в районе эксплуатации изолятора (СЗА), не более VII
Масса, кг, не более 7,5

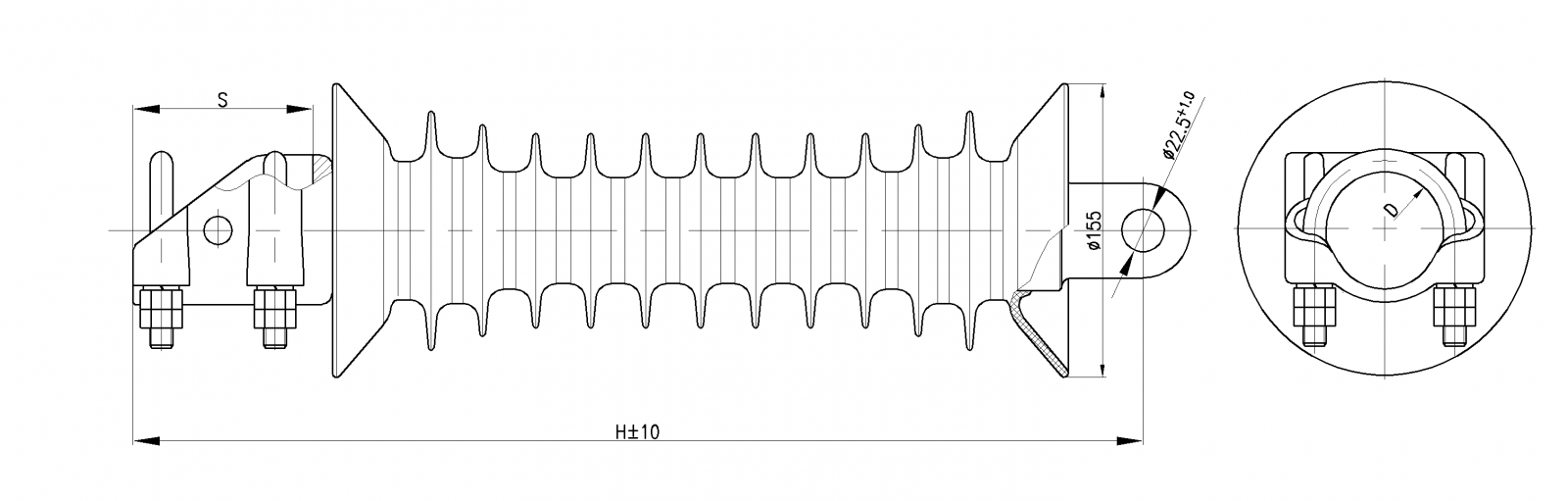

Габаритные и присоединительные размеры изоляторов

Тип изолятора

Строительная высота, H, мм

Диаметр трубы консоли, D, мм

 S, мм

КСПКр 120-3/0,6-П
КСПКр 120-3/0,6-Э

530

60

95

КСПКр 120-3/0,6-П-70
КСПКр 120-3/0,6-Э-70

530

70

90

КСПКр 120-3/0,6-П-80
КСПКр 120-3/0,6-Э-80

530

80

90

КСПКр 160-3/0,6-П
КСПКр 160-3/0,6-Э

530

60

95

КСПКр 160-3/0,6-П-70
КСПКр 160-3/0,6-Э-70

530

70

90

КСПКр 160-3/0,6-П-80
КСПКр 160-3/0,6-Э-80
530 80 90

Изоляторы соответствуют ТУ 3494-025-54276425-2012, ТУ 3494-002-32943884-2019 и ГОСТ 30284
