Подвесные изоляторы используются в подвесных узлах контактной сети. Изоляторы модификации "Д" отличаются от изоляторов без модификации повышенной электрической прочностью внутренней изоляции. Изоляторы модификации "К" изготавливаются с использованием стеклопластикового стержня устойчивого к кислотной коррозии. Применение кислотостойкого стеклопластикового стержня повышает надежность изоляторов за счет устойчивости к кислотной коррозии стержня в случаях разгерметизации защитной оболочки при актах вандализма или при неаккуратном обращении с изоляторами.
Подвесные полимерные изоляторы для контактной сети железных дорог с длиной пути утечки 0,6 м класса механической прочности 70 кН

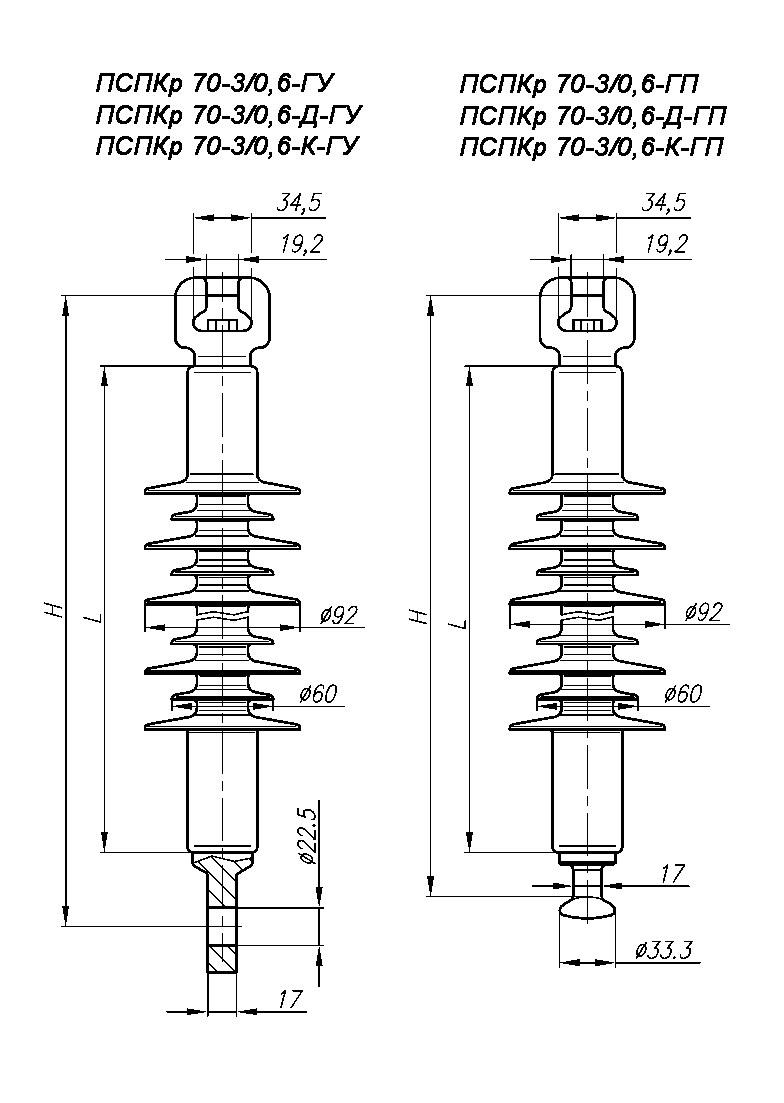

| Наименование параметра | ПСПКр 70-3/0,6-ГУ ПСПКр 70-3/0,6-ГП ПСПКр 70-3/0,6-Д-ГУ ПСПКр 70-3/0,6-Д-ГП ПСПКр 70-3/0,6-К-ГУ ПСПКр 70-3/0,6-К-ГП |
|
| Номинальное рабочее напряжение, кВ | 3 | |
| Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее: - В горизонтальном положении - В вертикальном положении |
70 50 |
|
| Выдерживаемое напряжение промышленной частоты загрязненного и увлажненного изолятора, кВ, не менее | 15 | |
| Выдерживаемое напряжение грозовых импульсов, кВ, не менее | 125 | |
| Механическая разрушающая сила при растяжении, кH, не менее | 70 | |
| Длина пути утечки, м, не менее | 0,6 | |
| Степень загрязнения атмосферы в районе эксплуатации изолятора (СЗА), не более | VII | |
| Строительная высота, H, мм | 350 | |
| Длина изоляционной части, L, мм | 270 | |
| Масса, кг, не более | 2,2 | |
| Климатическое исполнение и категория размещения по ГОСТ 15150 | УХЛ1 | |
Изоляторы соответствуют ТУ 3494-009-54276425-2004 и ГОСТ 30284
