Изоляторы ПСПКр 120-25/1,5; ПСПКр 120-25/1,5-Д; ПСПКр 120-25/1,5-К

Подвесные изоляторы используются в подвесных узлах контактной сети. Изоляторы модификации "Д" отличаются от изоляторов без модификации повышенной электрической прочностью внутренней изоляции. Изоляторы модификации "К" изготавливаются с исользованием стеклопластикового стержня устойчивого к кислотной коррозии. Применение кислотостойкого стеклопластикового стержня повышает надежность изоляторов за счет устойчивости к кислотной коррозии стержня в случаях разгерметизации защитной оболочки при актах вандализма или при неаккуратном обращении с изоляторами.

Подвесные изоляторы для контактной сети железных дорог с длиной пути утечки 1,5 м класса механической прочности 120 кН

Наименование параметра ПСПКр 120-25/1,5-ГП
ПСПКр 120-25/1,5-Д-ГП
ПСПКр 120-25/1,5-К-ГП
ПСПКр 120-25/1,5-ГУ
ПСПКр 120-25/1,5-Д-ГУ
ПСПКр 120-25/1,5-К-ГУ
Номинальное рабочее напряжение, кВ 25
Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее:
       - В горизонтальном положении
       - В вертикальном положении
200
140
Выдерживаемое напряжение промышленной частоты загрязненного и увлажненного изолятора, кВ, не менее 40
Выдерживаемое напряжение грозовых импульсов, кВ, не менее 240
Механическая разрушающая сила при растяжении, кH, не менее 120
Длина пути утечки, м, не менее 1,5
Степень загрязнения атмосферы в районе эксплуатации изолятора (СЗА), не более VII
Строительная высота, H, мм 750 764
Длина изоляционной части, L, мм 669
Масса, кг, не более 3,1
Климатическое исполнение и категория размещения по ГОСТ 15150 УХЛ1

Изоляторы соответствуют ТУ 3494-009-54276425-2004 и ГОСТ 30284

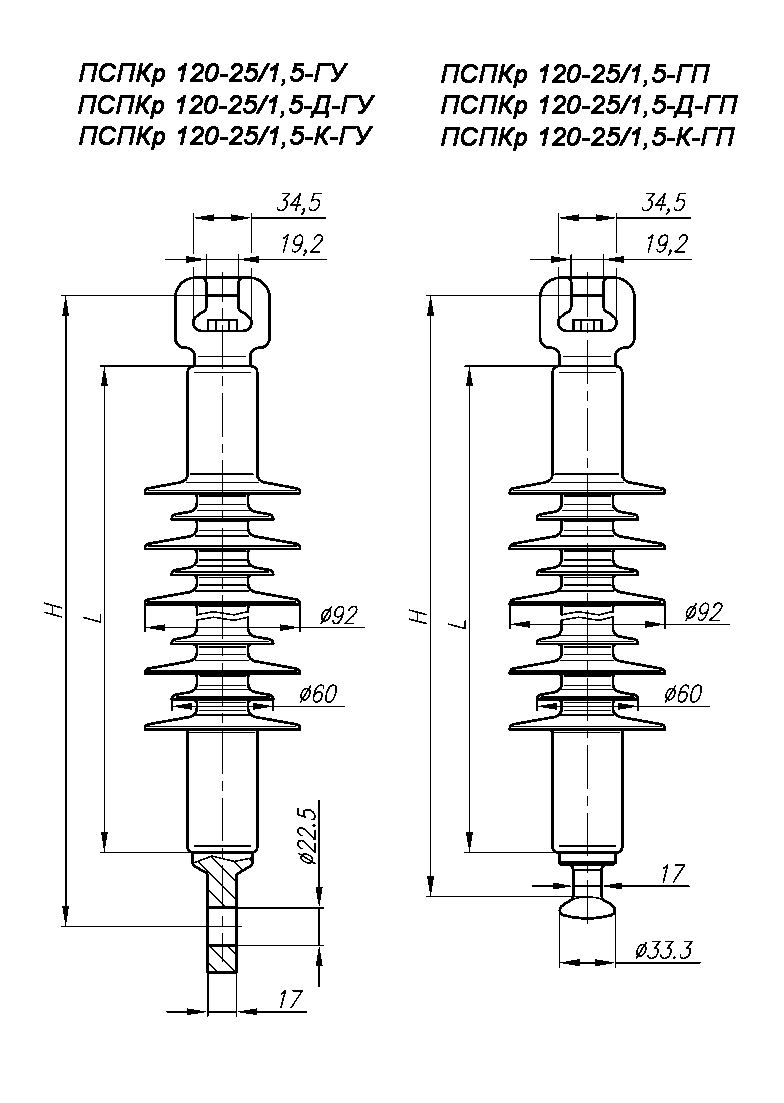

Примечание: НПО Изолятор постоянно работает над усовершенствованием конструкции и повышением надежности изоляторов, в связи с чем, внешний вид защитной оболочки изолятора может отличаться от приведенного на рисунке, без изменения габаритных и присоединительных размеров изолятора.
