Фиксаторные стержневые полимерные птицезащищенные изоляторы модификации "П" и птицезащищенные изоляторы с повышенной электрической прочностью модификации "Э" используются для крепления наклонного стержня стержня изолированной консоли. Фиксаторные птицезащищенные изоляторы обладают наибольшим изоляционным промежутком по сравнению с другими фиксаторными изоляторами контактной сети железных дорог, имеющими такую же длину пути утечки. Увеличенный изоляционный промежуток в сочетании с отсутствием на изоляторе мест, удобных для размещения лап птиц крупного и среднего размера, обеспечивают низкую вероятность электрического перекрытия изолятора при взаимодействии с птицами. Также, увеличенный изоляционный промежуток обеспечивает более высокие разрядные характеристики по сравнению с обычными изоляторами, что снижает вероятность перекрытий не только по вине птиц, но и из-за загрязнений или грозы. На текущий момент птицезащищенные изоляторы являются наиболее надежными изоляторами контактной сети железных дорог.
Фиксаторные птицезащищенные изоляторы для контактной сети железных дорог постоянного тока напряжением 3 кВ
| Наименование параметра |
ФСПКр 70-3/0,6-П ФСПКр 70-3/0,6-Э |
ФСПКр 120-3/0,6-П ФСПКр 120-3/0,6-Э ФСПКр 120-3/0,6-Э-G2 |
ФСПКр 160-3/0,6-П ФСПКр 160-3/0,6-Э ФСПКр 160-3/0,6-Э-G2 |
|
| Номинальное рабочее напряжение постоянного тока, кВ | 3 | |||
| Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее: - В горизонтальном положении - В вертикальном положении |
70 50 |
|||
| Выдерживаемое напряжение промышленной частоты загрязненного и увлажненного изолятора, действующее значение, кВ, не менее | 15 | |||
| Выдерживаемое напряжение грозовых импульсов, кВ, не менее | 125 | |||
| Механическая разрушающая сила при растяжении, кH, не менее | 70 | 120 | 160 | |
| Разрушающий изгибающий момент, кНм, не менее | 3,5 | 6,0 | 8,0 | |
| Длина пути утечки, м, не менее | 0,6 | |||
| Степень загрязнения атмосферы в районе эксплуатации изолятора (СЗА), не более | VII | |||
| Масса, кг, не более | 6,1 | |||

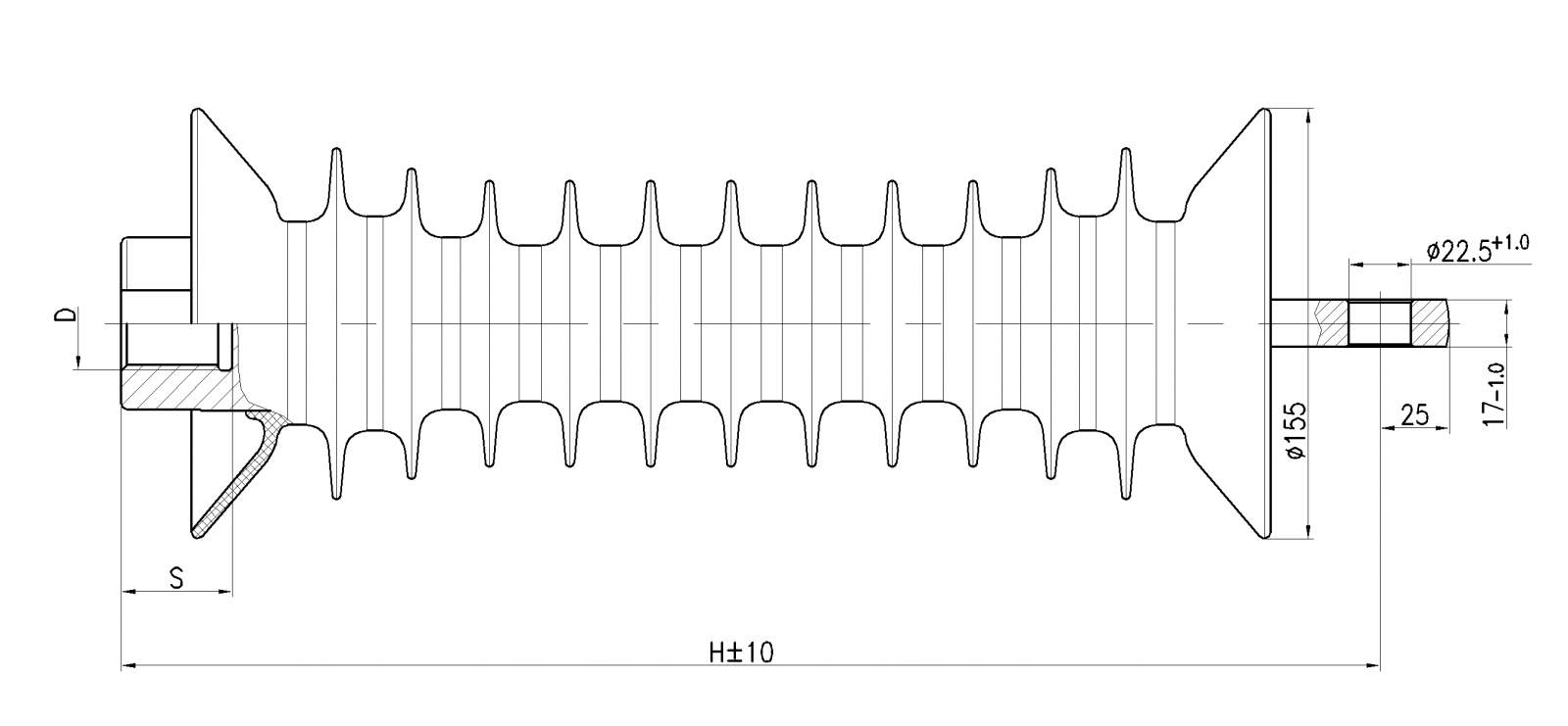

Габаритные и присоединительные размеры изоляторов
|
Тип изолятора |
Строительная высота, H, мм |
Обозначение резьбы, D, |
Глубина резьбы, S, мм |
|
ФСПКр 70-3/0,6-П ФСПКр 70-3/0,6-Э |
452 |
G1-A |
40 |
|
ФСПКр 120-3/0,6-П ФСПКр 120-3/0,6-Э |
452 |
G1-A |
40 |
|
ФСПКр 120-3/0,6-П-G2 ФСПКр 120-3/0,6-Э-G2 |
462 |
G2-A |
45 |
|
ФСПКр 160-3/0,6-П ФСПКр 160-3/0,6-Э |
452 |
G1-A |
40 |
|
ФСПКр 160-3/0,6-П-G2 ФСПКр 160-3/0,6-Э-G2 |
462 |
G2-A |
45 |
Изоляторы соответствуют ТУ 3494-025-54276425-2012, ТУ 3494-002-32943884-2019 и ГОСТ 30284
