Опорные изоляторы на напряжение 35 кВ типа ОСК 20-35 УХЛ1

Опорные стержневые полимерные изоляторы наружной установки с кремнийорганической защитной оболочкой типа ОСК 20-35 предназначены для изоляции и крепления токоведущих частей в электрических аппаратах, распределительных устройствах электрических станций и подстанций переменного тока напряжением до 35 кВ. В качестве элемента, воспринимающего механические нагрузки, в изоляторах используется высокопрочный стеклопластиковый стержень, соизмеримый по прочности с легированными конструкционными сталями. Отсутствие внутренней полости, в отличие от трубчатых изоляторов, исключает вероятность электрического пробоя внутри трубы, тем самым, существенно повышает надежность изолятора. Высокая гидрофобность поверхности цельнолитой защитной оболочки из кремнийорганической резины (силикона) практически в любых условиях загрязнения  обеспечивает низкие токи утечки (на 1 - 2 порядка ниже, чем у фарфоровых изоляторов), что, в свою очередь, повышает разрядные характеристики и положительным образом влияет на энергосбережение.  Изолятор имеет несколько модификаций по строительной высоте, степени загрязнения, размерам крепежных отверстий во фланцах. По согласованию с заказчиком возможны другие исполнения изоляторов по присоединителным размерам. Изоляторы могут использоваться в составе изоляционных колонок на напряжения 110, 150 и 220 кВ без использования дополнительной экранной арматуры, и на напряжение 330 кВ с использованием дополнительной экранной арматуры.  В большинстве случаев, НПО Изолятор рекомендует на напряжения 110, 150, и 220 кВ использовать не составные, а цельные изоляторы типа ОСК 110, ОСК 150 и ОСК 220 кВ, являющиеся более надежными механически и электрически, поскольку не имеют промежуточных соединительных элементов (фланцев), снижающих электрическую прочность составной колонки.

ОПОРНЫЕ СТЕРЖНЕВЫЕ ПОЛИМЕРНЫЕ ИЗОЛЯТОРЫ НАРУЖНОЙ УСТАНОВКИ НА НАПРЯЖЕНИЕ 35 кВ

Наименование параметра

Значение параметра для модификаций по строительной высоте и степени загрязнения

А-2
Б-2
В-2
Г-2
Д-2
Е-2
Ж-2
И-2
А-3
Б-3
В-3
Г-3
Д-3
Номинальное рабочее напряжение, кВ 35
Наибольшее рабочее напряжение, кВ 40,5
Выдерживаемое напряжение промышленной частоты в сухом состоянии, кВ, не менее 120 140
Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее 110 120
50%-ое разрядное напряжение промышленной частоты загрязненного и увлажненного изолятора, действующее значение, кВ, не менее 42
Выдерживаемое напряжение грозовых импульсов, кВ, не менее 200 220
Механическая разрушающая сила при изгибе, кH, не менее 20
Механический разрушающий крутящий момент, кHм, не менее 4
Механическая разрушающая сила при растяжении, кH, не менее 200
Механическая разрушающая сила при сжатии, кH, не менее 1000
Степень загрязнения изолятора по ГОСТ 9920 (СЗ), не более II III
Степень загрязнения атмосферы в районе эксплуатации изолятора (СЗА), не более IV V
Изоляторы изготавливаются по ТУ 3494-011-54276425-2004 и соответствуют ГОСТ Р 52082

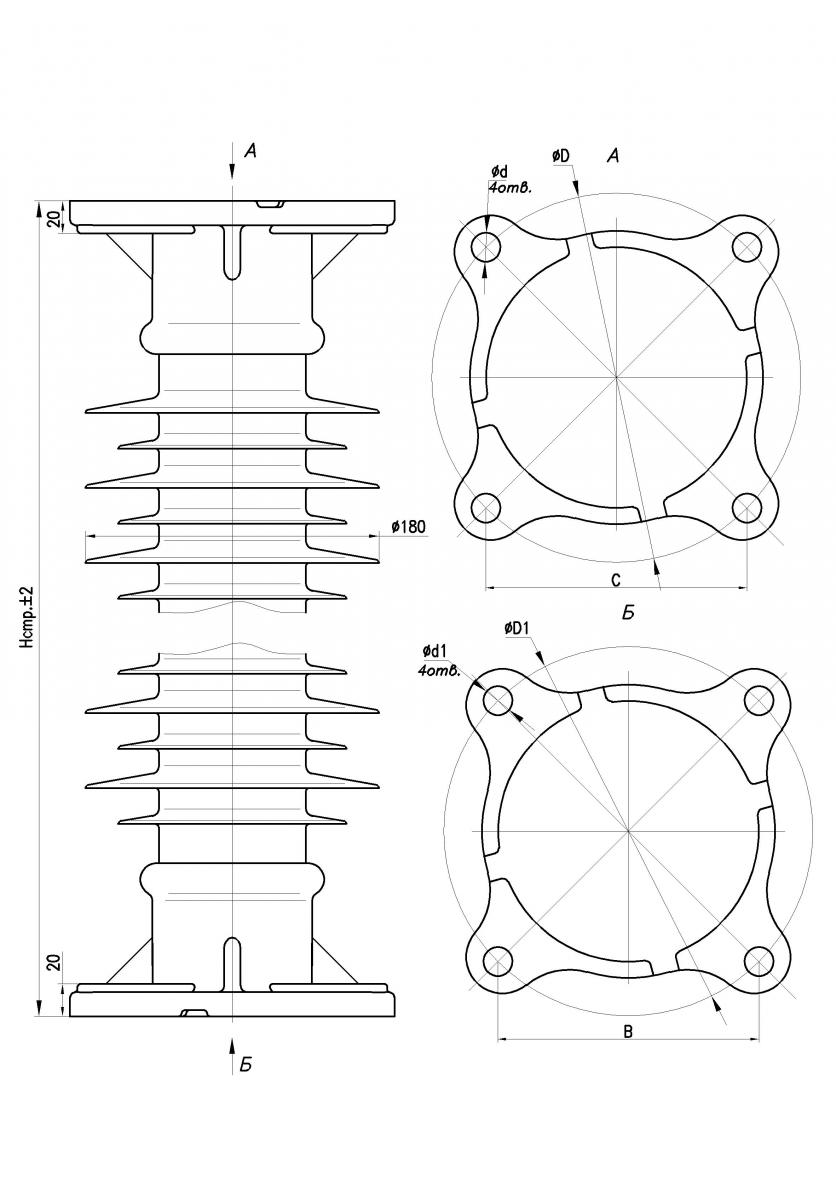

Присоединительные размеры изоляторов ОСК 20-35 УХЛ1

Обозначение изолятора Н стр. мм Верхний фланец Нижний фланец Длина пути утечки, мм Масса, кг
D, мм □ C, мм d, мм D1, мм □ B, мм d1, мм
ОСК 20-35-А-2 УХЛ1 500 Ф225 160 4отв. Ф18 Ф254 180 4отв. Ф18 1050 19,5
ОСК 20-35-Б-2 УХЛ1 500 Ф225 160 4отв. Ф18 Ф225 160 4отв. Ф18 1050 19,5
ОСК 20-35-В-2 УХЛ1 500 Ф140 □ 99 4отв. М12 Ф254 180 4отв. Ф18 1050 18
ОСК 20-35-Г-2 УХЛ1 500 Ф170 □120 4отв. Ф18 Ф225 160 4отв. Ф18 1050 18
ОСК 20-35-Д-2 УХЛ1 500 Ф198 □140 4отв. Ф18 Ф198 □140 4отв. Ф18 1050 18
ОСК 20-35-Е-2 УХЛ1 500 Ф140 □ 99 4отв. М12 Ф225 160 4отв. Ф18 1050 18
ОСК 20-35-Ж-2 УХЛ1 500 Ф198 □140 4отв. М16 Ф198 □140 4отв. Ф18 1050 18
ОСК 20-35-И-2 УХЛ1 500 Ф254 180 4отв. Ф18 Ф254 180 4отв. Ф18 1050 19
ОСК 20-35-А-3 УХЛ1 570 Ф140 □ 99 4отв. Ф18 Ф198 □140 4отв. Ф18 1300 20
ОСК 20-35-Б-3 УХЛ1 570 Ф140 □ 99 4отв. М12 Ф198 □140 4отв. Ф18 1300 20
ОСК 20-35-В-3 УХЛ1 560 Ф127 □ 90 4отв. М16 Ф127 □ 90 4отв. М16 1300 17
ОСК 20-35-Г-3 УХЛ1 560 Ф127 □ 90 4отв. М16 Ф178 □126 4отв. Ф18 1300 18
ОСК 20-35-Д-3 УХЛ1 560 Ф127 □ 90 4отв. М12 Ф127 □ 90 4отв. М12 1300 17
