Опорный изолятор на напряжение 110 кВ

Опорные стержневые полимерные изоляторы наружной установки с кремнийорганической защитной оболочкой типа ОСК 110 предназначены для изоляции и крепления токоведущих частей в электрических аппаратах, распределительных устройствах электрических станций и подстанций переменного тока напряжением до 110 кВ. В качестве элемента, воспринимающего механические нагрузки, в изоляторах используется высокопрочный стеклопластиковый стержень, соизмеримый по прочности с легированными конструкционными сталями. Отсутствие внутренней полости, в отличие от трубчатых изоляторов, исключает вероятность электрического пробоя внутри трубы, тем самым, существенно повышает надежность изолятора. Высокая гидрофобность поверхности цельнолитой защитной оболочки из кремнийорганической резины (силикона) практически в любых условиях загрязнения  обеспечивает низкие токи утечки (на 1 - 2 порядка ниже, чем у фарфоровых изоляторов), что, в свою очередь, повышает разрядные характеристики и положительным образом влияет на энергосбережение.  Изолятор имеет множество модификаций по строительной высоте, нормированной разрушающей силе на изгиб, степени загрязнения , размерам крепежных отверстий во фланцах. По согласованию с заказчиком возможны другие исполнения изоляторов по присоединителным размерам.

ОПОРНЫЕ СТЕРЖНЕВЫЕ ПОЛИМЕРНЫЕ ИЗОЛЯТОРЫ НАРУЖНОЙ УСТАНОВКИ НА НАПРЯЖЕНИЕ 110 кВ

Наименование параметра

Нормированное значение для модификаций по строительной высоте и степени загрязнения

А-2

Б-2

В-2

Г-3

Номинальное напряжение, кВ

110

Максимальное рабочее напряжение, кВ

126

Испытательное напряжение полного грозового импульса, кВ, не менее

450

450

480

550

Выдерживаемое напряжение промышленной частоты  в сухом состоянии и под дождем, кВ, не менее

230

50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ, не менее

110

Минимальный разрушающий крутящий момент, кНм

4,0

Минимальная разрушающая сила при растяжении, кН

200

Степень загрязнения изолятора по ГОСТ 9920

II

II

II

III

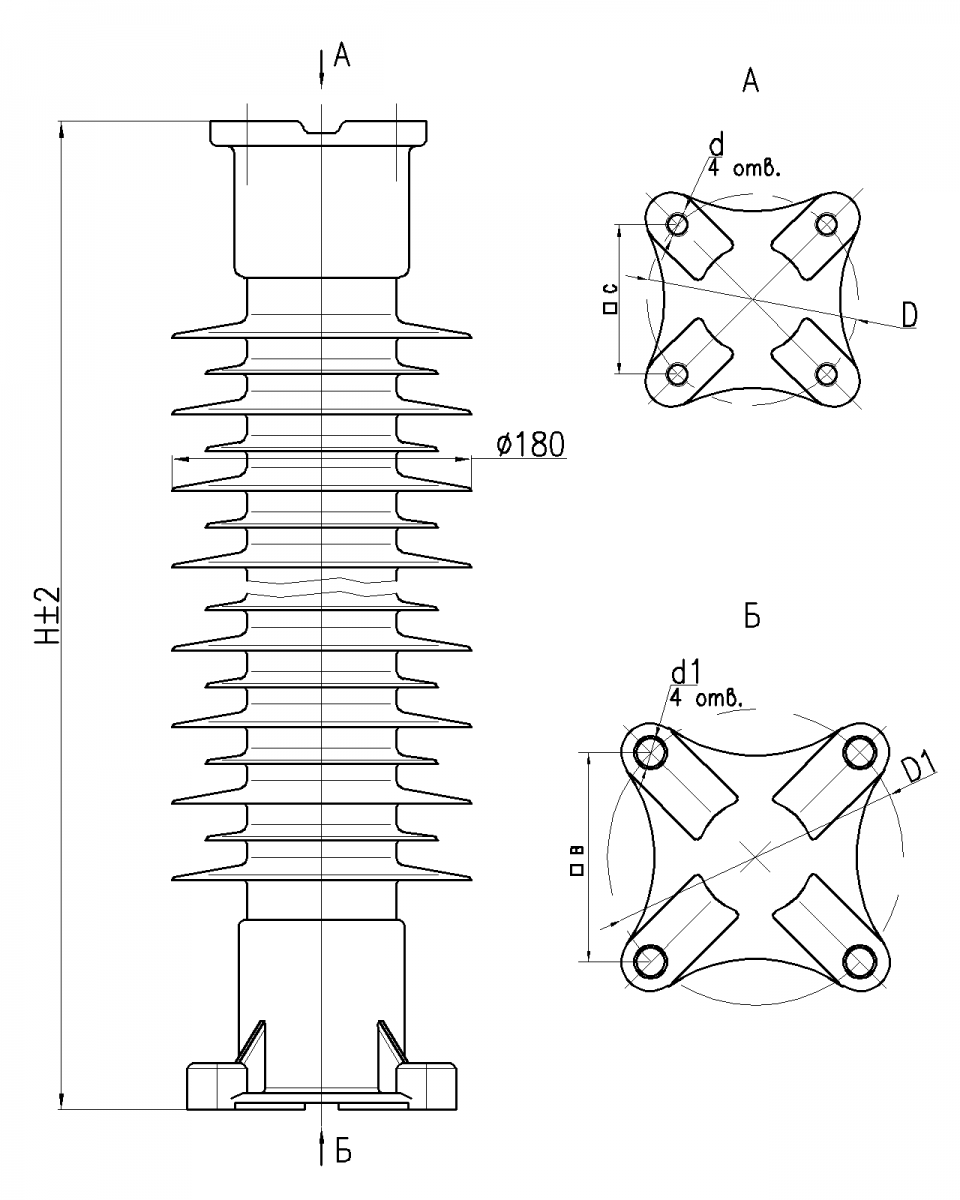

Присоединительные размеры изоляторов ОСК 110

Тип изолятора

Н,

мм

L,

мм

 Минимальная разрушающая
сила при
изгибе, кН

Верхний фланец

Нижний фланец

Масса,
кг,
не
более

Длина пути утечки, мм, не менее

D, мм

С, мм

d

D1, мм

B, мм

d1

ОСК 10-110-А-2 УХЛ1

1020

842

 10

127

-

4отв.М16

127

-

4отв.М16

26

2800
ОСК 10-110-А-20-2 УХЛ1 1020 842 10 178 - 4отв.d18 178 - 4отв.d18 27 2800

ОСК 12,5-110-А-2 УХЛ1

1020

842

 12,5

127

-

4отв.М16

178

-

4отв.d18

26

2800

ОСК 10-110-Б-2 УХЛ1

1050

842

 10

127

-

4отв.М16

178

-

4отв.d18

26

3010

ОСК 12,5-110-Б-2 УХЛ1

1050

842

 12,5

127

-

4отв.М16

178

-

4отв.d18

26

3010

ОСК 10-110-Б-01-2 УХЛ1

1050

842

 10

-

□120

4отв.М12

-

□160

4отв.d18

28

3010

ОСК 10-110-Б-02-2 УХЛ1

1050

842

 10

-

□100

4отв.М10

-

□160

4отв.d18

28

3010

ОСК 10-110-Б-03-2 УХЛ1

1050

842

 10

-

□100

4отв.М12

-

□160

4отв.d18

28

3010

ОСК 10-110-Б-04-2 УХЛ1

1050

842

 10

-

□100

4отв.d18

-

□160

4отв.d18

28

3010

ОСК 10-110-Б-05-2 УХЛ1

1050

842

 10

-

□120

4отв.d18

-

□160

4отв.d18

28

3010

ОСК 10-110-Б-06-2 УХЛ1

1050

842

 10

-

□120

4отв.М16

-

□160

4отв.d18

28

3010

ОСК 10-110-Б-07-2 УХЛ1

1050

842

 10

-

□140

4отв.d18

225

-

4отв.d18

28,8

3010

ОСК 10-110-Б-08-2 УХЛ1

1050

842

 10

-

□160

4отв.d18

-

□160

4отв.d18

28,8

3010

ОСК 10-110-Б-09-2 УХЛ1

1050

842

 10

-

□100

4отв.М12

178

-

4отв.d18

28,8

3010

ОСК 10-110-Б-10-2 УХЛ1

1050

842

 10

127

-

4отв.М16

-

□160

4отв.d18

28,8

3010

ОСК 10-110-Б-12-2 УХЛ1

1050

842

 10

-

□160

4отв.d18

-

□194

4отв.d20

29,8

3010

ОСК 10-110-Б-14-2 УХЛ1

1050

842

 10

-

□160

4отв.d18

-

□180

4отв.d18

28,8

3010

ОСК 10-110-В-2 УХЛ1

1100

892

 10

-

□160

4отв.d18

-

□160

4отв.d18

30,3

3180

ОСК 10-110-В-01-2 УХЛ1

1100

892

 10

127

-

4отв.М16

178

-

4отв.d18

28,8

3180

ОСК 10-110-В-02-2 УХЛ1

1100

892

 10

127

-

4отв.М16

-

□160

4отв.d18

28,8

3180

ОСК 10-110-В-06-2 УХЛ1

1100

892

 10



□120

4отв.М12

-

□160

4отв.d18

28,8

3180

ОСК 12,5-110-В-2 УХЛ1

1100

892

 12,5

-

□160

4отв.d18

-

□180

4отв.d18

30,3

3180

ОСК 12,5-110-В-01-2 УХЛ1

1100

892

 12,5

-

□180

4отв.d18

-

□180

4отв.d18

30,3

3180

ОСК 12,5-110-В-02-2 УХЛ1

1100

892

 12,5

-

□160

4отв.d18

-

□160

4отв.d18

30,3

3180

ОСК 12,5-110-В-03-2 УХЛ1

1100

892

 12,5

-

□100

4отв.М12

-

□160

4отв.d18

30,3

3180

ОСК 12,5-110-В-04-2 УХЛ1

1100

892

 12,5

-

□120

4отв.М12

-

□160

4отв.d18

30,3

3180

ОСК 20-110-В-2 УХЛ1

1100

892

 20

-

□180

4отв.d18

-

□194

4отв.d20

30,3

3180

ОСК 20-110-В-01-2 УХЛ1

1100

892

 20

-

□194

4отв.d20

-

□194

4отв.d20

30,3

3180

ОСК 20-110-В-03-2 УХЛ1

1100

892

 20

-

□160

4отв.d18

-

□194

4отв.d20

30,3

3180

ОСК 20-110-В-04-2 УХЛ1

1100

892

 20

-

□160

4отв.d18

-

□160

4отв.d18

30,3

3180

ОСК 20-110-В-07-2 УХЛ1

1100

892

 20

-

□100

4отв.М12

178

-

4отв.d18

29,8

3180

ОСК 20-110-В-11-2 УХЛ1

1100

892

 20

-

□160

4отв.d18

-

□180

4отв.d18

29,8

3180

ОСК 10-110-Г-3 УХЛ1

1220

1012

 10

127

-

4отв.М16

127

-

4отв.М16

30,3

3670

ОСК 10-110-Г-01-3 УХЛ1

1220

1012

 10

140

-

4отв.М16

140

-

4отв.d18

30,3

3670

ОСК 10-110-Г-02-3 УХЛ1

1220

1012

 10

127

-

4отв.М16

178

-

4отв.d18

30,3

3670

ОСК 10-110-Г-03-3 УХЛ1

1220

1012

 10

127

-

4отв.М16

-

□160

4отв.d18

30,3

3670

ОСК 10-110-Г-04-3 УХЛ1

1220

1012

 10

127

-

4отв.М16

-

□120

4отв.d18

30,3

3670

ОСК 10-110-Г-05-3 УХЛ1

1220

1012

 10

127

-

4отв.М12

178

-

4отв.d18

30,3

3670

ОСК 10-110-Г-06-3 УХЛ1

1220

1012

 10

-

□100

4отв.М12

-

□160

4отв.d18

30,3

3670

ОСК 10-110-Г-07-3 УХЛ1

1220

1012

 10

-

□120

4отв.М12

-

□160

4отв.d18

30,3

3670

ОСК 10-110-Г-08-3 УХЛ1

1220

1012

 10

127

-

4отв.М16

200

-

4отв.d18

30,3

3670

ОСК 10-110-Г-12-3 УХЛ1

1220

1012

 10

-

□100

4отв.М16

-

□160

4отв.d18

30,3

3670

ОСК 10-110-Г-18-3 УХЛ1

1220

1012

 10

127

-

4отв.М12

200

-

4отв.d18

30,3

3670

ОСК 20-110-Г-3 УХЛ1

1220

1012

 20

127

-

4отв.М16

200

-

4отв.d18

30,3

3670

ОСК 20-110-Г-01-3 УХЛ1

1220

1012

 20

140

-

4отв.М16

140

-

4отв.d18

30,3

3670

ОСК 20-110-Г-02-3 УХЛ1

1220

1012

 20

-

□160

4отв.d18

-

□194

4отв.d20

31,7

3670

ОСК 20-110-Г-03-3 УХЛ1

1220

1012

 20

127

-

4отв.М16

-

□160

4отв.d18

30,3

3670

ОСК 20-110-Г-04-3 УХЛ1

1220

1012

 20

127

-

4отв.М16

-

□194

4отв.d20

31,7

3670

ОСК 20-110-Г-05-3 УХЛ1

1220

1012

 20

-

□160

4отв.d18

-

□160

4отв.d18

31,7

3670

ОСК 20-110-Г-06-3 УХЛ1

1220

1012

 20

-

□160

4отв.d18

-

□180

4отв.d18

31,7

3670

ОСК 20-110-Г-07-3 УХЛ1

1220

1012

 20

140

-

4отв.М16

-

□180

4отв.d18

30,3

3670

ОСК 20-110-Г-08-3 УХЛ1

1220

1012

 20

140

-

4отв.М16

140

-

4отв.М16

30,3

3670

ОСК 20-110-Г-09-3 УХЛ1

1220

1012

 20

127

-

4отв.М12

-

□120

4отв.d17

30,3

3670

ОСК 20-110-Г-10-3 УХЛ1

1220

1012

 20

127

-

4отв.М16

178

-

4отв.d18

30,3

3670
