Опорные стержневые полимерные изоляторы наружной установки с кремнийорганической защитной оболочкой на напряжение 35 кВ модификации "Н" предназначены для изоляции и крепления токоведущих частей в электрических аппаратах, распределительных устройствах электрических станций и подстанций переменного тока напряжением до 35 кВ. В качестве элемента, воспринимающего механические нагрузки, в изоляторах используется высокопрочный стеклопластиковый стержень, соизмеримый по прочности с легированными конструкционными сталями. Высокая гидрофобность поверхности цельнолитой защитной оболочки из кремнийорганической резины (силикона) практически в любых условиях загрязнения обеспечивает низкие токи утечки (на 1 - 2 порядка ниже, чем у фарфоровых изоляторов), что, в свою очередь, повышает разрядные характеристики и положительным образом влияет на энергосбережение. Изоляторы выпускаются в трех исполнениях по степени загрязнения и строительной высоте.

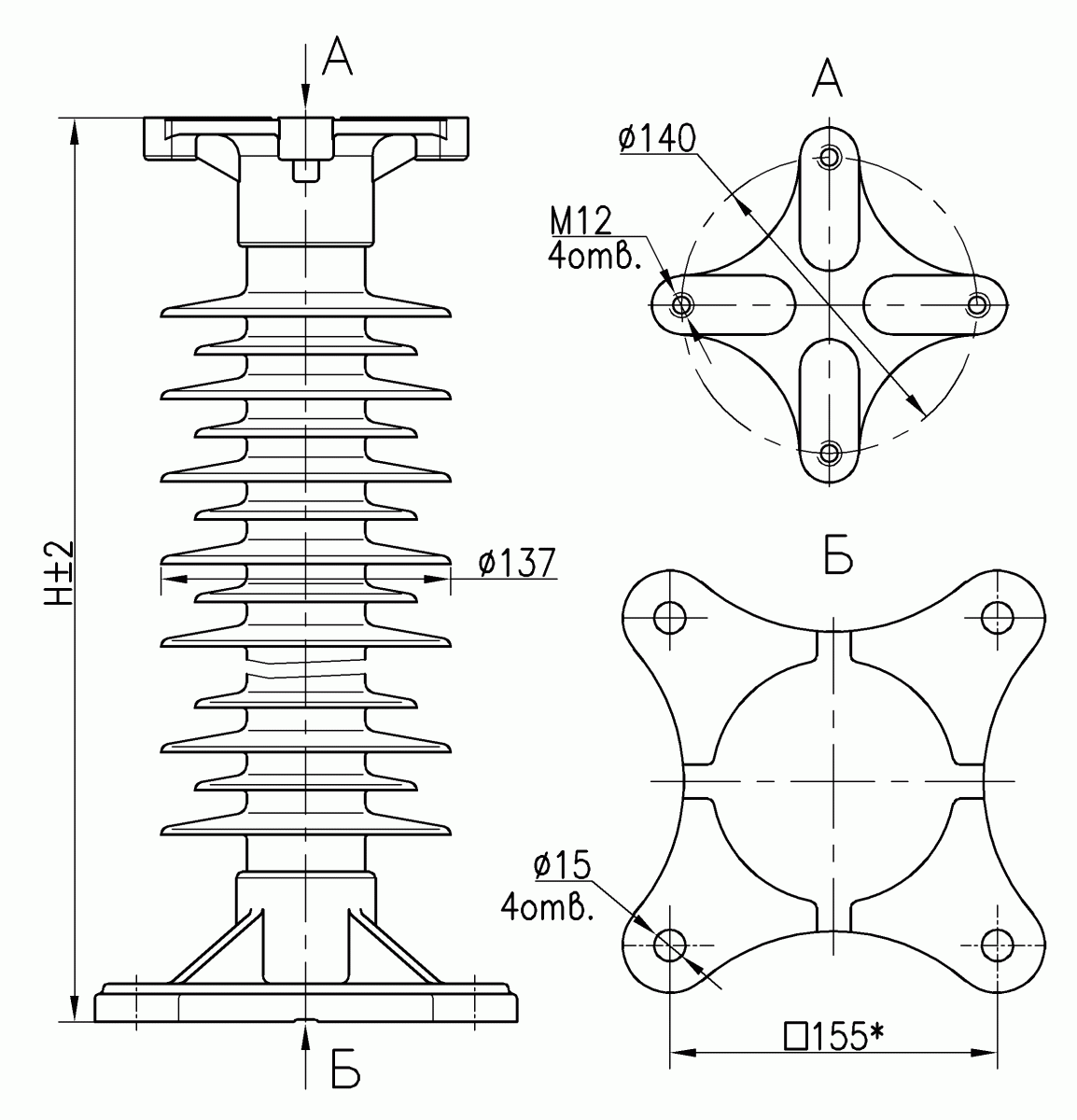

Опорные стержневые полимерные изоляторы на напряжение 35 кВ типа ОСК 16-35-Н-2 УХЛ1, ОСК 12,5-35-Н-3 УХЛ1, ОСК 12,5-35-Н-4 УХЛ1
| Наименование параметра | Значение |
| Номинальное рабочее напряжение, кВ | 35 |
| Наибольшее рабочее напряжение, кВ | 40,5 |
| Испытательное напряжение грозового импульса, кВ, не менее | 190 |
| Испытательное напряжение промышленной частоты в сухом состоянии, кВ, не менее | 95 |
| Испытательное напряжение промышленной частоты под дождем, кВ, не менее | 80 |
| 50%-ое разрядное напряжение промышленной частоты загрязненного и увлажненного изолятора, действующее значение, кВ, не менее | 42 |
| Механическая разрушающая сила при сжатии, кH, не менее | 80 |
| Механический разрушающий сила при растяжении, кН, не менее | 80 |
| Механический разрушающий крутящий момент, H·м, не менее | 1,0 |
| Масса, кг, не более | 8,5 |
|
Обозначение изолятора |
Строительная высота, Н, мм |
Нормированная разрушающая сила при изгибе, кН |
Длина пути утечки, мм |
Степень загрязнения по ГОСТ 9920 |
| ОСК 16-35-Н-2 УХЛ1 | 400 | 16 | 1020 | II |
| ОСК 12,5-35-Н-3 УХЛ1 | 456 | 12,5 | 1160 | III |
| ОСК 12,5-35-Н-4 УХЛ1 | 524 | 12,5 | 1460 | IV |
Изоляторы изготавливаются по ТУ 3494-011-54276425-2004 и соответствуют ГОСТ Р 52082
