Опорные стержневые полимерные изоляторы наружной установки с кремнийорганической защитной оболочкой типа ОСК 12,5-35-4 УХЛ1 предназначены для изоляции и крепления токоведущих частей в электрических аппаратах, распределительных устройствах электрических станций и подстанций переменного тока напряжением до 35 кВ. Данные изоляторы удачно сочетают в себе стандартную строительную высоту и возможность эксплуатации в районах с самым сильным загрязнением. Высокая гидрофобность поверхности защитной оболочки из кремнийорганической резины (силикона) практически в любых условиях загрязнения обеспечивает низкие токи утечки (на 1 - 2 порядка ниже, чем у фарфоровых изоляторов), что, в свою очередь, повышает разрядные характеристики и положительным образом влияет на энергосбережение. В качестве элемента, воспринимающего механические нагрузки, в изоляторах используется высокопрочный стеклопластиковый стержень, соизмеримый по прочности с легированными конструкционными сталями. Фланцы изоляторов изготавливаются из стали или высокопрочного чугуна и оцинковываются горячим цинком. По согласованию с заказчиком возможно изготовление фланцев из алюминиевых сплавов. Изолятор имеет несколько модификаций по размерам крепежных отверстий во фланцах.
Опорные стержневые полимерные изоляторы на напряжение 35 кВ для IV степени загрязнения

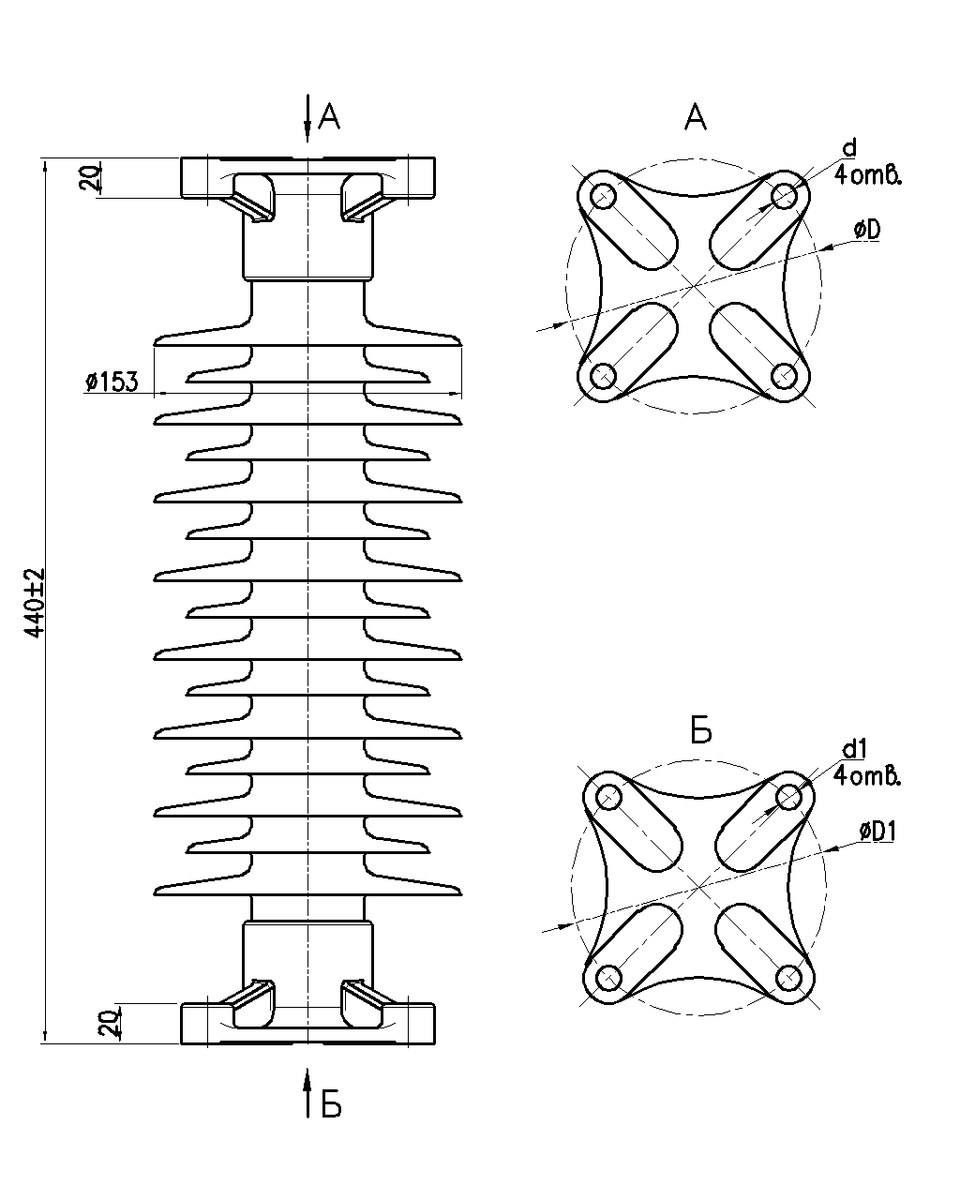

Обозначение изолятора | Верхний фланец | Нижний фланец | ||
D, мм | d, мм | D1, мм | d1, мм | |
ОСК 12,5-35-А-4 УХЛ1 | 140 | 4отв. М12 | 140 | 4отв. М12 |
ОСК 12,5-35-Б-4 УХЛ1 | 127 | 4отв. Ф13 | 127 | 4отв. Ф13 |
ОСК 12,5-35-В-4 УХЛ1 | 127 | 4отв. М16 | 127 | 4отв. М16 |
ОСК 12,5-35-Г-4 УХЛ1 | 140 | 4отв. М16 | 140 | 4отв. Ф18 |
ОСК 12,5-35-Д-4 УХЛ1 | 127 | 4отв. М12 | 127 | 4отв. М12 |
ОСК 12,5-35-Ж-4 УХЛ1 | 140 | 4отв. М16 | 140 | 4отв. М16 |
ОСК 12,5-35-Р-4 УХЛ1 | 140 | 4отв. Ф13 | 140 | 4отв. Ф13 |
Изоляторы соответствуют ТУ 3494-011-54276425-2004 и ГОСТ Р 52082
Технические характеристики изоляторов
Нименование параметра | значение |
Номинальное рабочее напряжение, кВ | 35 |
Наибольшее рабочее напряжение, кВ | 40,5 |
Выдерживаемое напряжение промышленной частоты в сухом состоянии, кВ, не менее | 95 |
Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее | 80 |
50%-ое разрядное напряжение промышленной частоты загрязненного и увлажненного изолятора, действующее значение, кВ, не менее | 42 |
Выдерживаемое напряжение грозовых импульсов, кВ, не менее | 190 |
Механическая разрушающая сила на изгиб, кH, не менее | 12,5 |
Механический разрушающий крутящий момент, кHм, не менее | 1,0 |
Длина пути утечки, мм, не менее | 1410 |
Степень загрязнения изолятора по ГОСТ 9920 (СЗ), не более | IV |
Степень загрязнения атмосферы в районе эксплуатации изолятора (СЗА), не более | VII |
Масса, кг, не более | 7,0 |
