Опорные стержневые полимерные изоляторы наружной установки с кремнийорганической защитной оболочкой типа ОСК 8-3-4 УХЛ1 предназначены для изоляции и крепления токоведущих частей в электрических аппаратах, распределительных устройствах электрических станций и подстанций переменного и постоянного тока напряжением до 3 кВ. В качестве элемента, воспринимающего механические нагрузки используется высокопрочный стеклопластиковый стержень, соизмеримый по прочности с легированными конструкционными сталями. Высокая гидрофобность поверхности цельнолитой защитной оболочки из кремнийорганической резины (силикона) практически в любых условиях загрязнения обеспечивает низкие токи утечки (на 1 - 2 порядка ниже, чем у фарфоровых изоляторов), что, в свою очередь, повышает разрядные характеристики и положительным образом влияет на энергосбережение. По согласованию с заказчиком возможно изготовление изоляторов с другими присоединительными размерами.
Опорный стержневой полимерный изолятор наружной установки на напряжение 3 кВ типа ОСК 8-3-4 УХЛ1
|
Наименование параметра |
Значение параметра |
|
Номинальное рабочее напряжение, кВ |
3 |
|
Наибольшее рабочее напряжение, кВ |
3.6 |
|
Испытательное напряжение полного грозового импульса, кВ, не менее |
40 |
|
Испытательное напряжение промышленной частоты в сухом состоянии, кВ, не менее |
24 |
|
Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее |
10 |
|
Нормированная разрушающая сила на изгиб, не менее, кН |
8 |
|
Механическая разрушающая сила на сжатие, кH, не менее |
400 |
|
Длина пути утечки, мм, не менее |
135 |
|
Масса, кг, не более |
1 |

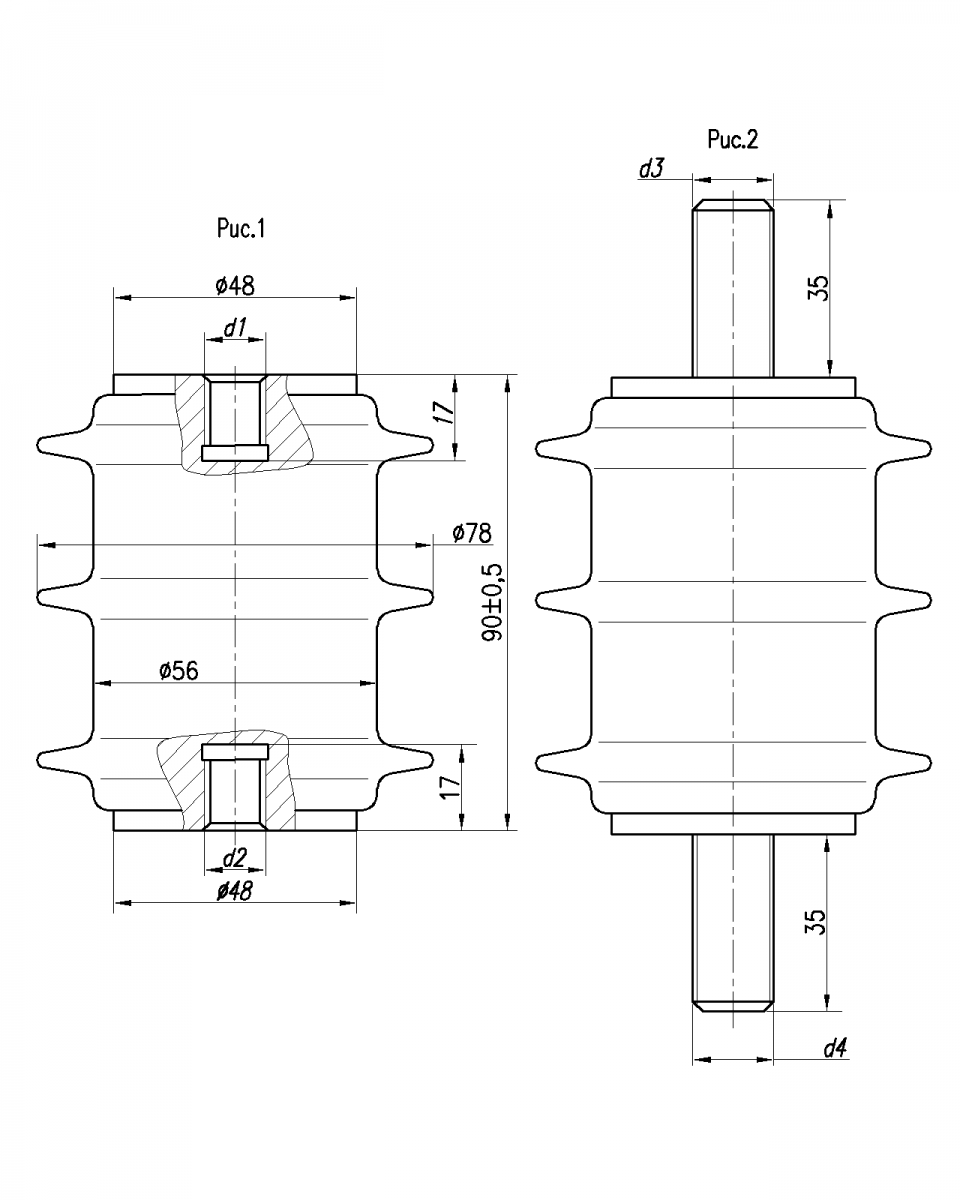

Присоединительные размеры изоляторов
| Тип изолятора | Рис. |
d1, мм |
d2, мм |
d3, мм |
d4, мм |
m, кг |
| ОСК 8-3-4 УХЛ 1 | 1 | М12 | М12 | - | - | 0,96 |
| ОСК 8-3-Б-4 УХЛ 1 | 2 | - | - | М16 | М16 | 1,1 |
| ОСК 8-3-В-4 УХЛ 1 | 1 | М16 | М16 | - | - | 0,96 |
Изоляторы изготавливаются по ТУ 3494-015-54276425-2005
