Опорные стержневые полимерные изоляторы наружной установки с кремнийорганической защитной оболочкой типа ИОСК 6/10 УХЛ1 предназначены для изоляции и крепления токоведущих частей в электрических аппаратах, распределительных устройствах электрических станций и подстанций переменного тока напряжением до 10 кВ . В качестве элемента, воспринимающего механические нагрузки, в изоляторах используется высокопрочный стеклопластиковый стержень, соизмеримый по прочности с легированными конструкционными сталями. Высокая гидрофобность поверхности защитной оболочки из кремнийорганической резины (силикона) практически в любых условиях загрязнения обеспечивает низкие токи утечки (на 1 - 2 порядка ниже, чем у фарфоровых изоляторов), что, в свою очередь, повышает разрядные характеристики и положительным образом влияет на энергосбережение. Изолятор имеет несколько модификаций по строительной высоте, длине пути утечки и размерам крепежных отверстий во фланцах.
Опорные стержневые полимерные изоляторы наружной установки на напряжение 10 кВ типа ИОСК 6/10-II УХЛ1 и ИОСК 6/10-IV УХЛ1
|
Наименование параметра |
Значение |
|
Номинальное рабочее напряжение, кВ |
10 |
|
Наибольшее рабочее напряжение, кВ |
12 |
|
Испытательное напряжение грозового импульса, кВ, не менее |
75 |
|
Испытательное напряжение промышленной частоты в сухом состоянии, кВ, не менее |
42 |
|
Испытательное напряжение промышленной частоты под дождем, кВ, не менее |
28 |
|
50%-ое разрядное напряжение промышленной частоты загрязненного и увлажненного изолятора, кВ, не менее |
13 |
|
Механическая разрушающая сила на изгиб, кH, не менее |
6 |
|
Механическая разрушающая сила при сжатии, кH, не менее |
70 |
|
Механическая разрушающая сила при растяжении, кH, не менее |
20 |
|
Механический разрушающий крутящий момент, кHм, не менее |
0,15 |
|
Масса, кг, не более |
1,8 |
Изоляторы соответствуют ТУ 3494-009-48920589-01

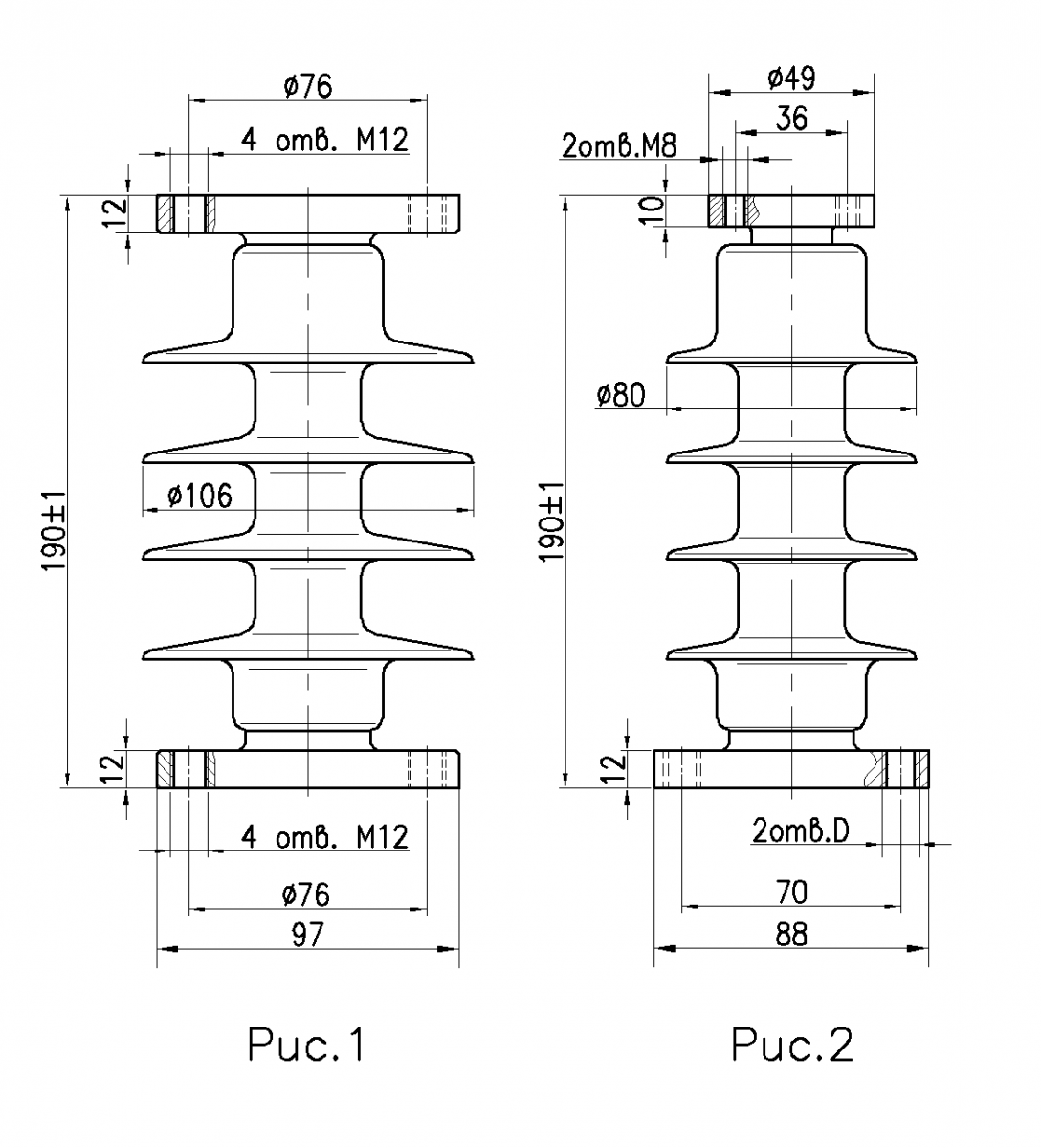

Присоединительные размеры изоляторов
|
Обозначение изолятора |
№ Рис. |
Степень загрязнения по ГОСТ 9920 |
Длина пути утечки, мм |
D |
|
ИОСК 6/10-II-2 УХЛ1 |
2 |
II |
305 |
М12 |
|
ИОСК 6/10-II-3 УХЛ1 |
2 |
II |
305 |
М10 |
|
ИОСК 6/10-IV УХЛ1 |
1 |
IV |
400 |
- |
