Опорные стержневые полимерные изоляторы наружной установки с кремнийорганической защитной оболочкой типа ИОСК 4/10 УХЛ1 предназначены для изоляции и крепления токоведущих частей в электрических аппаратах, распределительных устройствах электрических станций и подстанций переменного тока напряжением до 10 кВ . В качестве элемента, воспринимающего механические нагрузки, в изоляторах используется высокопрочный стеклопластиковый стержень, соизмеримый по прочности с легированными конструкционными сталями. Высокая гидрофобность поверхности защитной оболочки из кремнийорганической резины (силикона) практически в любых условиях загрязнения обеспечивает низкие токи утечки (на 1 - 2 порядка ниже, чем у фарфоровых изоляторов), что, в свою очередь, повышает разрядные характеристики и положительным образом влияет на энергосбережение. Изолятор имеет несколько модификаций по строительной высоте, длине пути утечки и размерам крепежных отверстий во фланцах.
Опорные стержневые полимерные изоляторы наружной установки на напряжение 10 кВ типа ИОСК 4/10 УХЛ1
|
Наименование параметра |
Значение |
|
Номинальное рабочее напряжение, кВ |
10 |
|
Наибольшее рабочее напряжение, кВ |
12 |
|
Испытательное напряжение грозового импульса, кВ, не менее |
75 |
|
Испытательное напряжение промышленной частоты в сухом состоянии, кВ, не менее |
42 |
|
Испытательное напряжение промышленной частоты под дождем, кВ, не менее |
28 |
|
50%-ое разрядное напряжение промышленной частоты загрязненного и увлажненного изолятора, кВ, не менее |
13 |
|
Механическая разрушающая сила на изгиб, кH, не менее |
4 |
|
Механическая разрушающая сила при сжатии, кH, не менее |
30 |
|
Механическая разрушающая сила при растяжении, кH, не менее |
20 |
|
Механический разрушающий крутящий момент, кHм, не менее |
0,15 |
|
Масса, кг, не более |
1,7 |
Изоляторы соответствуют ТУ 3494-009-48920589-01

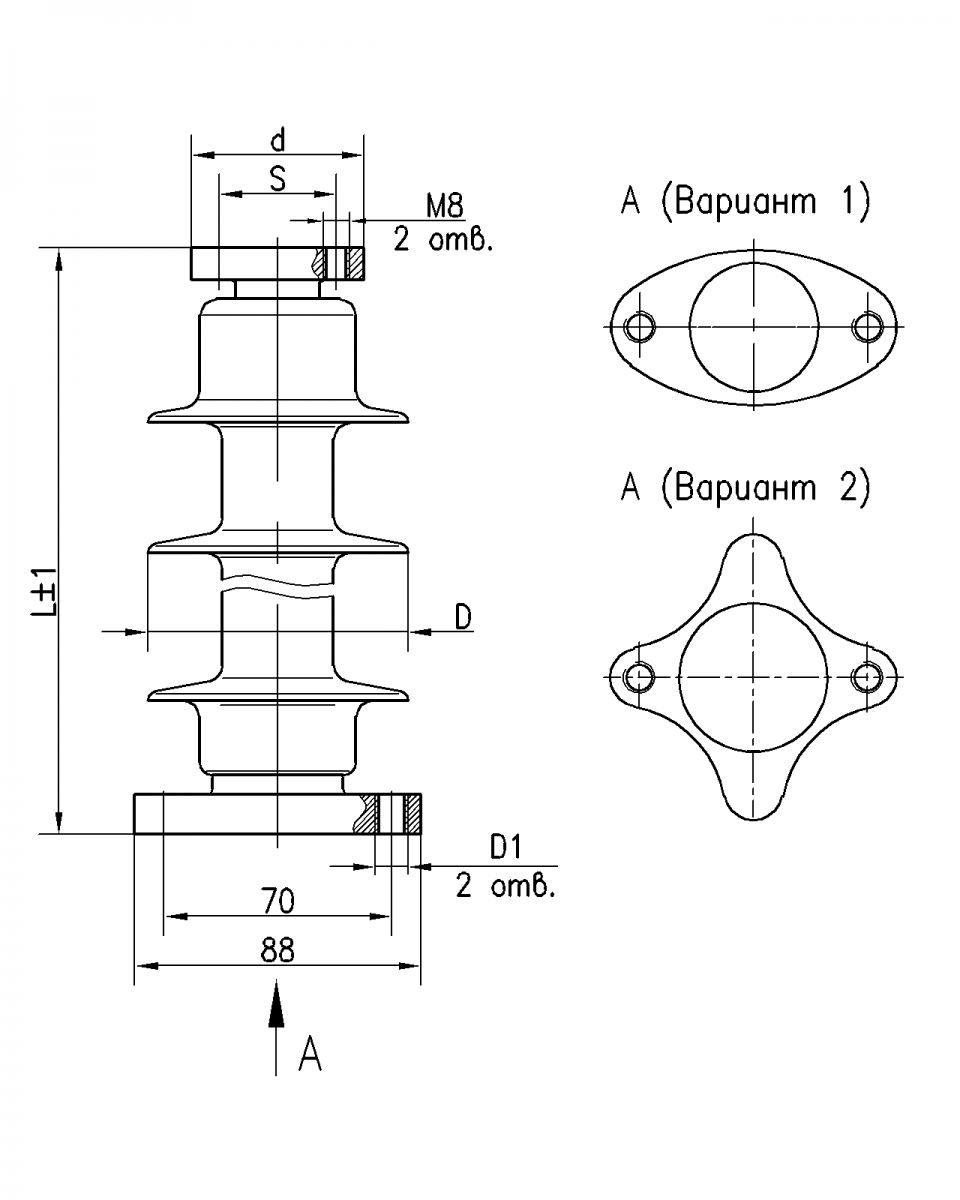

Присоединительные размеры изоляторов
|
Обозначение изолятора |
L, мм |
Степень загрязнения по ГОСТ 9920 |
Длина пути утечки, мм |
D, мм |
d, мм |
S, мм |
D1, мм |
|
ИОСК 4/10-I УХЛ1 |
175 |
I |
250 |
80 |
49 |
36 |
М10 |
|
ИОСК 4/10-I-1 УХЛ1 |
175 |
I |
250 |
80 |
38 |
18 |
М10 |
|
ИОСК 4/10-II-1 УХЛ1 |
215 |
II |
330 |
80 |
49 |
36 |
М10 |
|
ИОСК 4/10-II-2 УХЛ1 |
190 |
II |
305 |
80 |
49 |
36 |
М10 |
|
ИОСК 4/10-II-3 УХЛ1 |
190 |
II |
305 |
80 |
49 |
36 |
Ф11 |
|
ИОСК 4/10-IV-1 УХЛ1 |
305 |
IV |
500 |
80 |
49 |
36 |
М10 |
|
ИОСК 4/10-IV-4 УХЛ1 |
215 |
IV |
420 |
106 |
49 |
36 |
М10 |
|
ИОСК 4/10-IV-5 УХЛ1 |
190 |
IV |
400 |
106 |
49 |
36 |
М10 |
|
ИОСК 4/10-IV-6 УХЛ1 |
190 |
IV |
400 |
106 |
49 |
36 |
Ф11 |
|
ИОСК 4/10-IV-7 УХЛ1 |
215 |
IV |
420 |
106 |
49 |
36 |
Ф11 |
|
ИОСК 4/10-IV-9 УХЛ1 |
215 |
IV |
420 |
84 |
49 |
36 |
М10 |
