Изоляторы с нейтральной вставкой предназначены для предотвращения попадания несущей конструкции под напряжение в случае пробоя или перекрытия изолятора. Обычно изоляторы с нейтральной вставкой используются при креплении элементов контактной сети к искусственным сооружениям (мосты, путепроводы, опоры на железнодорожных станциях, тоннели и т.д.). Изоляторы имеют отвод для подсоединения провода заземления. Для обеспечения указанных функций провод заземления должен иметь электрическую развязку с искусственным сооружением.
Натяжные полимерные изоляторы с нейтральной вставкой для контактной сети железных дорог
| Наименование параметра | НСПКр 120-3/0,8-НВ-УУ НСПКр 120-3/0,8-НВ-ГУ |
НСПКр 120-25/1,5-НВ-УУ НСПКр 120-25/1,5-НВ-ГУ |
| Номинальное рабочее напряжение, кВ | 3 | 25 |
| Выдерживаемое напряжение промышленной частоты в сухом состоянии, кВ, не менее | 80 | 210 |
| Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее: - В горизонтальном положении - В вертикальном положении |
70 50 |
200 140 |
| Выдерживаемое напряжение промышленной частоты загрязненного и увлажненного изолятора, кВ, не менее | 15 | 40 |
| Выдерживаемое напряжение грозовых импульсов, кВ, не менее | 125 | 240 |
| Механическая разрушающая сила при растяжении, кH, не менее | 120 | |
| Разрушающий изгибающий момент, кНм, не менее | 1,0 | |
| Длина пути утечки, м, не менее | 0,8 | 1,5 |
| Степень загрязнения атмосферы в районе эксплуатации изолятора (СЗА), не более | VII | V |
| Климатическое исполнение и категория размещения по ГОСТ 15150 | УХЛ1 | |
Изоляторы соответствуют ТУ 3494-001-54276425-2001

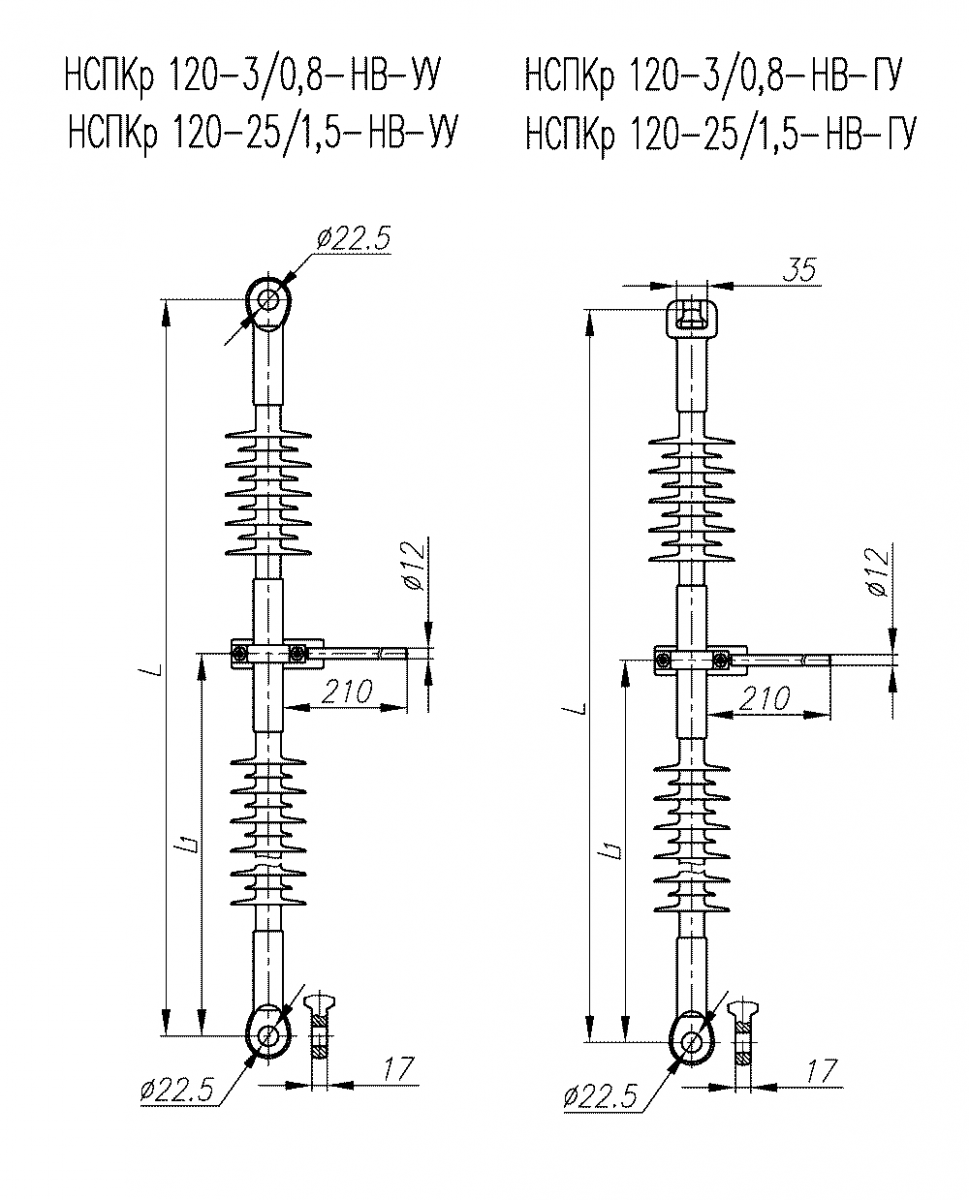

Присоединительные размеры изоляторов
| Обозначение изолятора | Строительная высота, H, мм | L, мм | Длина пути утечки, м, не менее | Масса, кг., не более |
|---|---|---|---|---|
| НСПКр 120-3/0,8-НВ-УУ | 898 | 500 | 800/600 | 5,0 |
| НСПКр 120-3/0,8-НВ-ГУ | ||||
| НСПКр 120-25/1,5-НВ-УУ | 1128 | 730 | 1500/600 | 5,2 |
| НСПКр 120-25/1,5-НВ-ГУ |
Примечание: НПО Изолятор постоянно работает над улучшением конструкции и повышением надежности изоляторов, в связи с чем, внешний вид защитной оболочки изолятора может отличаться от приведенного на рисунке, без изменения габаритных и присоединительных размеров изолятора.
