Подвесные стержневые полимерные птицезащищенные изоляторы модификации "П" и птицезащищенные изоляторы с повышенной электрической прочностью модификации "Э" используются в подвесных узлах контактной сети. Увеличенная верхняя юбка защищает изолятор от загрязнения пометом, а в совокупности с увеличенной нижней юбкой создает наибольший разрядный промежуток по сравнению с другими подвесными изоляторами с такой же длиной пути утечки. Также, увеличенный изоляционный промежуток обеспечивает более высокие разрядные характеристики по сравнению с обычными изоляторами, что снижает вероятность перекрытий не только по вине птиц, но и из-за загрязнений или грозы. Птицезащищенные изоляторы изготавливаются с использованием стеклопластикового стержня устойчивого к кислотной коррозии. Применение кислотостойкого стеклопластикового стержня повышает надежность изоляторов за счет устойчивости к кислотной коррозии стержня в случаях разгерметизации защитной оболочки при актах вандализма или при неаккуратном обращении с изоляторами. На текущий момент птицезащищенные изоляторы являются наиболее надежными изоляторами контактной сети железных дорог.
Подвесные птицезащищенные изоляторы для контактной сети железных дорог переменного тока с длиной пути утечки 1,5 м
| Наименование параметра |
ПСПКр 70-25/1,5-П-ГП ПСПКр 70-25/1,5-Э-ГП ПСПКр 120-25/1,5-Э-ГП |
ПСПКр 70-25/1,5-П-ГУ ПСПКр 70-25/1,5-Э-ГУ ПСПКр 120-25/1,5-Э-ГУ |
|
| Номинальное рабочее напряжение постоянного тока, кВ | 25 | ||
| Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее: - В горизонтальном положении - В вертикальном положении |
200 140 |
||
| Выдерживаемое напряжение промышленной частоты загрязненного и увлажненного изолятора, действующее значение, кВ, не менее | 40 | ||
| Выдерживаемое напряжение грозовых импульсов, кВ, не менее | 240 | ||
| Механическая разрушающая сила при растяжении, кH, не менее Для ПСПКр 70 Для ПСПКр 120 |
70 120 |
||
| Длина пути утечки, м, не менее | 1,5 | ||
| Степень загрязнения атмосферы в районе эксплуатации изолятора (СЗА), не более | VII | ||

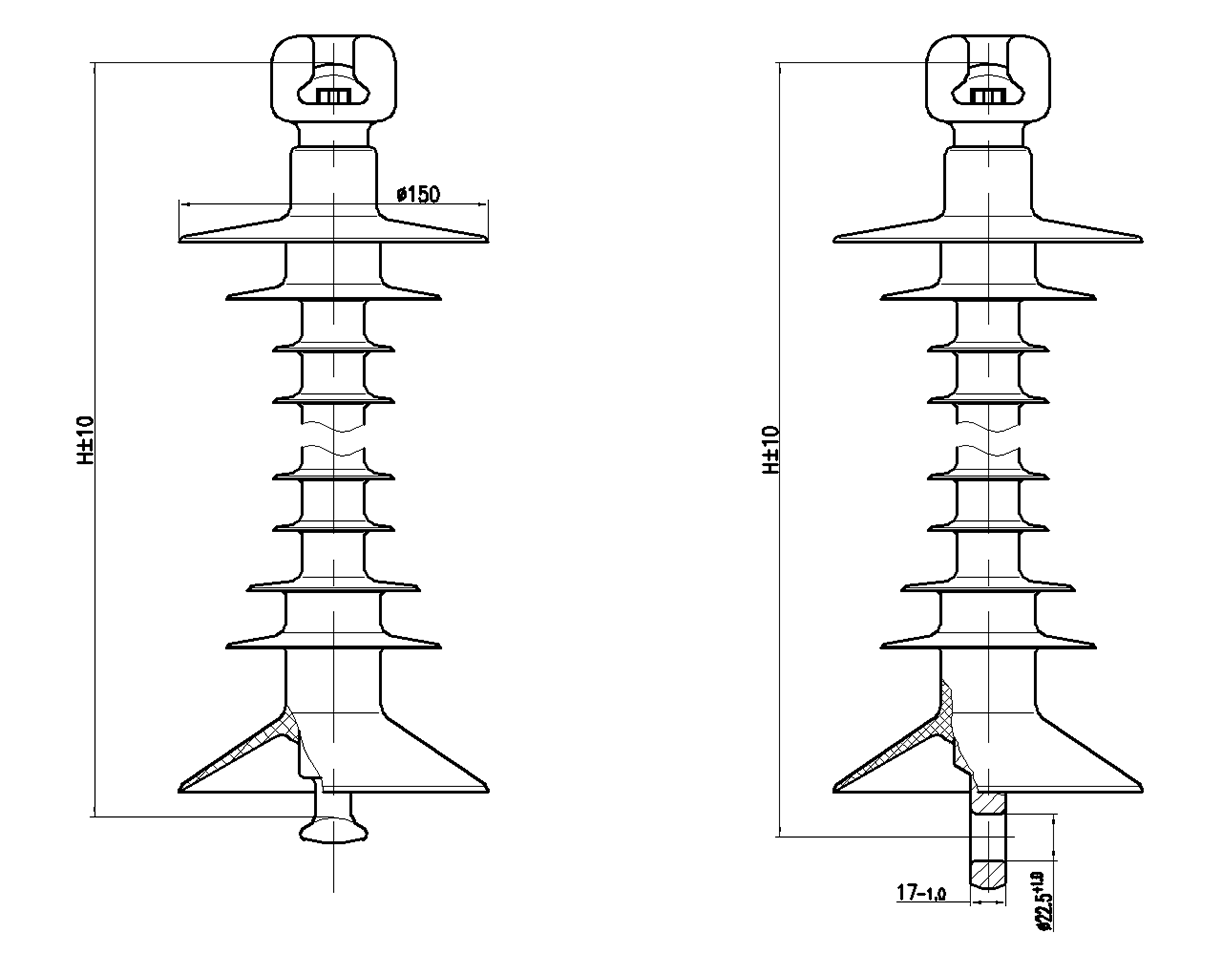

| Строительная высота Н, мм, | 680 | 694 | |
| Масса, кг, не более, | 3,7 | ||
Изоляторы соответствуют ТУ 3494-025-54276425-2012, ТУ 3494-002-32943884-2019 и ГОСТ 30284
