Натяжные стержневые полимерные птицезащищенные изоляторы модификации "П" и птицезащищенные изоляторы с повышенной электрической прочностью модификации "Э" используются в натяжных узлах контактной сети железных дорог. Увеличенная верхняя юбка защищает изолятор от загрязнения пометом, а в совокупности с увеличенной нижней юбкой создает наибольший разрядный промежуток по сравнению с другими натяжными изоляторами с такой же длиной пути утечки. Также, увеличенный изоляционный промежуток обеспечивает более высокие разрядные характеристики по сравнению с обычными изоляторами, что снижает вероятность перекрытий не только по вине птиц, но и из-за загрязнений или грозы. Птицезащищенные изоляторы изготавливаются с использованием стеклопластикового стержня устойчивого к кислотной коррозии. Применение кислотостойкого стеклопластикового стержня повышает надежность изоляторов за счет устойчивости к кислотной коррозии стержня в случаях разгерметизации защитной оболочки при актах вандализма или при неаккуратном обращении с изоляторами. На текущий момент птицезащищенные изоляторы являются наиболее надежными изоляторами контактной сети железных дорог.
Натяжные птицезащищенные изоляторы для контактной сети железных дорог переменного тока с длиной пути утечки 0,95 м
Наименование параметра |
НСПКр 120-25/0,95-П НСПКр 120-25/0,95-Э |
НСПКр 160-25/0,95-П НСПКр 160-25/0,95-Э |
||
Номинальное рабочее напряжение постоянного тока, кВ | 25 | |||
Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее: - В горизонтальном положении - В вертикальном положении |
100 70 |
|||
Выдерживаемое напряжение промышленной частоты загрязненного и увлажненного изолятора, действующее значение, кВ, не менее | 40 | |||
Выдерживаемое напряжение грозовых импульсов, кВ, не менее | 170 | |||
Механическая разрушающая сила при растяжении, кH, не менее | 120 | 160 | ||
Длина пути утечки, м, не менее | 0,95 | |||
Степень загрязнения атмосферы в районе эксплуатации изолятора (СЗА), не более | IV | |||

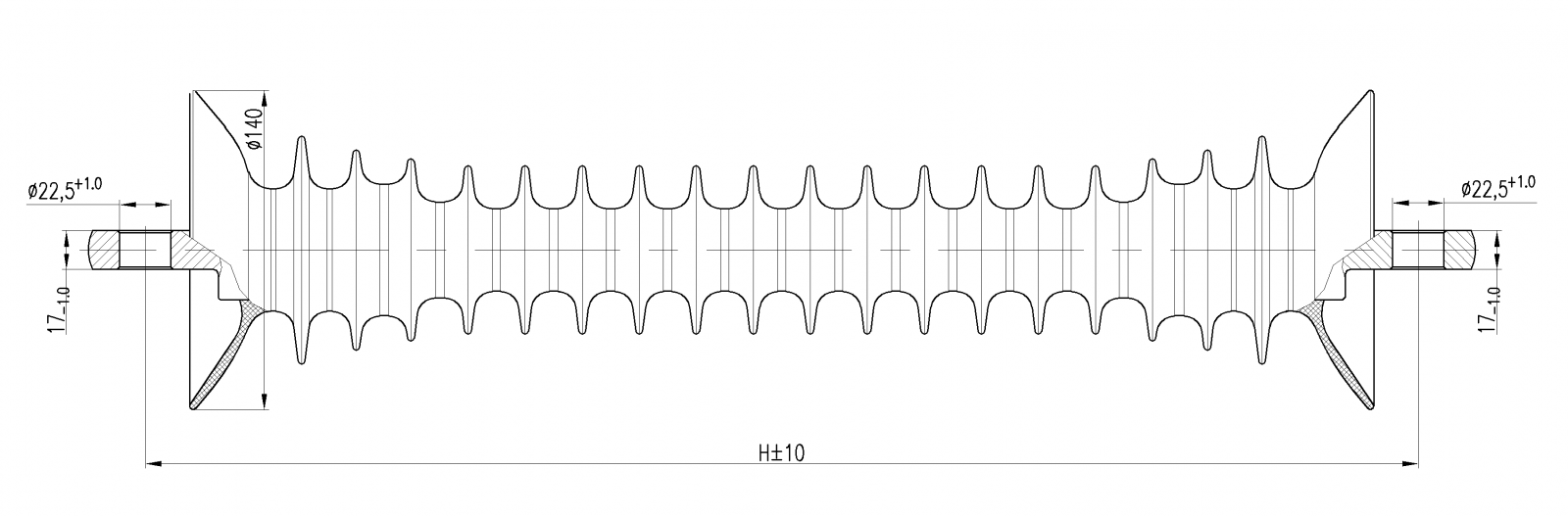

Строительная высота Н, мм, | 558 | |||
Масса, кг, не более | 3,8 |
Изоляторы соответствуют ТУ 3494-025-54276425-2012, ТУ 3494-002-32943884-2019 и ГОСТ 30284
