Натяжные гладкостержневые изоляторы используются в узлах анкеровок контактных проводов, несущих тросов, усиливающих, питающих и отсасывающих линий. Изоляторы модификации "Д" отличаются от изоляторов без модификации повышенной электрической прочностью внутренней изоляции. Изоляторы модификации "К" изготавливаются с исользованием стеклопластикового стержня устойчивого к кислотной коррозии. Применение кислотостойкого стеклопластикового стержня повышает надежность изоляторов за счет устойчивости к кислотной коррозии стержня в случаях разгерметизации защитной оболочки при актах вандализма или при неаккуратном обращении с изоляторами.
Натяжные гладкостержневые полимерные изоляторы переменного тока класса 120 кН для контактной сети железных дорог
Наименование параметра |
НСПК 120-25/0,8 НСПК 120-25/0,8-Д НСПК 120-25/0,8-К |
НСПК 120-25/1,2 НСПК 120-25/1,2-Д НСПК 120-25/1,2-К |
Номинальное рабочее напряжение, кВ | 25 | |
Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее: - В горизонтальном положении - В вертикальном положении |
70 50 |
140 100 |
Выдерживаемое напряжение промышленной частоты загрязненного и увлажненного изолятора, кВ, не менее | 40 | |
Выдерживаемое напряжение грозовых импульсов, кВ, не менее | 140 | 200 |
Механическая разрушающая сила при растяжении, кH, не менее | 120 | |
Длина пути утечки, м, не менее | 0,8 | 1,2 |
Степень загрязнения атмосферы в районе эксплуатации изолятора (СЗА), не более | IV | VII |

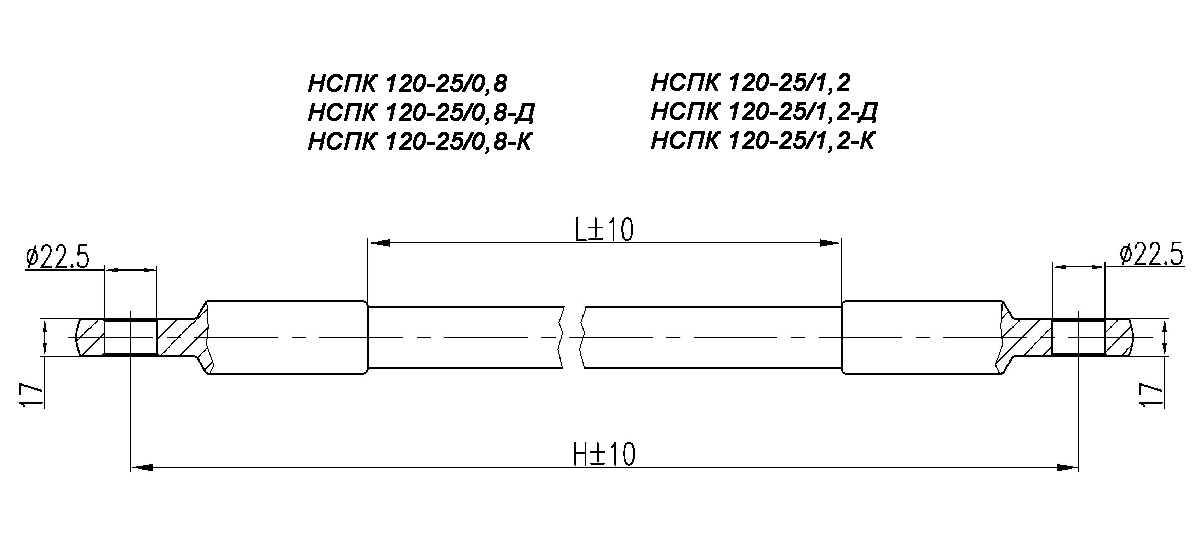

Строительная высота, H, мм | 1037 | 1437 |
Изоляционный промежуток, L, мм | 800 | 1200 |
Масса, кг, не более | 2,9 | 3,3 |
Климатическое исполнение и категория размещения по ГОСТ 15150 | УХЛ1 |
Изоляторы соответствуют ТУ 3494-002-32943884-2019 и ГОСТ 30284
