Опорные стержневые полимерные изоляторы наружной установки с кремнийорганической защитной оболочкой типа ОСК 20-35-А012-УХЛ1, ОСК 20-35-А013-2 УХЛ1, ОСК 20-35-А014-2 УХЛ1, ОСК 20-35-А016-2 УХЛ1 предназначены для изоляции и крепления токоведущих частей в электрических аппаратах, распределительных устройствах электрических станций и подстанций переменного тока напряжением до 35 кВ. В качестве элемента, воспринимающего механические нагрузки, в изоляторах используется высокопрочный стеклопластиковый стержень, соизмеримый по прочности с легированными конструкционными сталями. Отсутствие внутренней полости, в отличие от трубчатых изоляторов, исключает вероятность электрического пробоя внутри трубы, тем самым, существенно повышает надежность изолятора. Высокая гидрофобность поверхности цельнолитой защитной оболочки из кремнийорганической резины (силикона) практически в любых условиях загрязнения обеспечивает низкие токи утечки (на 1 - 2 порядка ниже, чем у фарфоровых изоляторов), что, в свою очередь, повышает разрядные характеристики и положительным образом влияет на энергосбережение. Изолятор имеет несколько модификаций по строительной высоте и размерам крепежных отверстий во фланцах. По согласованию с заказчиком возможны другие исполнения изоляторов по присоединителным размерам. Изоляторы могут использоваться в сотаве изоляционных колонок шинных опор на напряжения 110, 150 и 220 кВ без использования дополнительной экранной арматуры, и на напряжение 330 кВ с использованием соответствующей экранной арматуры. Изоляторы являются аналогами по назначению, присоединительным размерам и техническим характеристикам фарфоровых изоляторов типа ОНШ 35-1000 УХЛ1 и ОНШ 35-2000 УХЛ1, широко используемыми ранее для формирования изоляционных колонок на напряжения от 110 до 330 кВ. В большинстве случаев, НПО Изолятор рекомендует на напряжения 110, 150, и 220 кВ использовать не составные, а цельные изоляторы типа ОСК 110, ОСК 150 и ОСК 220 кВ, являющиеся более надежными механически и электрически, поскольку не имеют промежуточных соединительных элементов (фланцев), снижающих электрическую прочность составной колонки.
ОПОРНЫЕ СТЕРЖНЕВЫЕ ПОЛИМЕРНЫЕ ИЗОЛЯТОРЫ НАРУЖНОЙ УСТАНОВКИ НА НАПРЯЖЕНИЕ 35 кВ
| Наименование параметра |
Значение параметра |
||
| Номинальное рабочее напряжение, кВ | 35 | ||
| Наибольшее рабочее напряжение, кВ | 40,5 | ||
| Выдерживаемое напряжение промышленной частоты в сухом состоянии, кВ, не менее | 120 | ||
| Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее | 110 | ||
| 50%-ое разрядное напряжение промышленной частоты загрязненного и увлажненного изолятора, действующее значение, кВ, не менее | 42 | ||
| Выдерживаемое напряжение грозовых импульсов, кВ, не менее | 200 | ||
| Механическая разрушающая сила при изгибе, кH, не менее | 20 | ||
| Механический разрушающий крутящий момент, кHм, не менее | 3 | ||
| Механическая разрушающая сила при растяжении, кH, не менее | 150 | ||
| Механическая разрушающая сила при сжатии, кH, не менее | 1000 | ||
| Длина пути утечки, мм, не менее | 1000 | ||
| Степень загрязнения изолятора по ГОСТ 9920 (СЗ), не более | II | ||
| Степень загрязнения атмосферы в районе эксплуатации изолятора (СЗА), не более | IV | ||
| Масса, кг, не более | 15 |
Изоляторы изготавливаются по ТУ 3494-011-54276425-2004 и соответствуют ГОСТ Р 52082

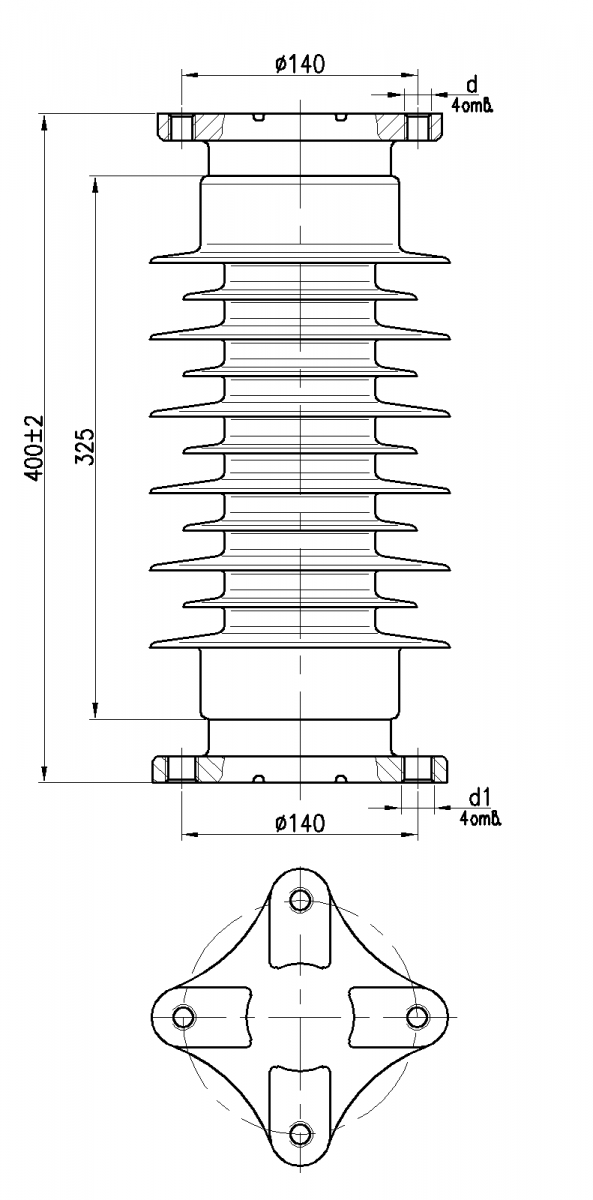

| Обозначение изолятора | Верхний фланец | Нижний фланец |
| d, мм | d1, мм | |
| ОСК 20-35-А012-2 УХЛ1 | 4отв. М16 | 4отв. Ф18 |
| ОСК 20-35-А013-2 УХЛ1 | 4отв. М12 | 4отв. Ф14 |
| ОСК 20-35-А014-2 УХЛ1 | 4отв. М12 | 4отв. М12 |
| ОСК 20-35-А016-2 УХЛ1 | 4отв. Ф14 | 4отв. Ф14 |
