Изоляторы ИОСК 8/35-II УХЛ1, ОСК 8-35-2 УХЛ1, ОСК 8-35-3 УХЛ1

Опорные стержневые полимерные изоляторы наружной установки с кремнийорганической защитной оболочкой типа ИОСК 8/35-II УХЛ1, ОСК 8-35-2 УХЛ1 и  ОСК 8-35-3 УХЛ1 предназначены для изоляции и крепления токоведущих частей в электрических аппаратах, распределительных устройствах электрических станций и подстанций переменного тока напряжением до 35 кВ . В качестве элемента, воспринимающего механические нагрузки, в изоляторах используется высокопрочный стеклопластиковый стержень, соизмеримый по прочности с легированными конструкционными сталями. Высокая гидрофобность поверхности защитной оболочки из кремнийорганической резины (силикона) практически в любых условиях загрязнения  обеспечивает низкие токи утечки (на 1 - 2 порядка ниже, чем у фарфоровых изоляторов), что, в свою очередь, повышает разрядные характеристики и положительным образом влияет на энергосбережение.  Изоляторы отличаются по строительной высоте, длине пути утечки, степени загрязнения и присоединительным размерам фланцев. По согласованию с заказчиком возможно исполнение изоляторов с другими присоединительными размерами фланцев.

Опорные полимерные изоляторы наружной установки на напряжение 35 кВ типа ИОСК 8/35-II УХЛ1, ОСК 8-35-2 УХЛ1, ОСК 8-35-3 УХЛ1

Наименование параметра значение параметра
Номинальное рабочее напряжение, кВ 35
Наибольшее рабочее напряжение, кВ 45
Испытательное напряжение промышленной частоты в сухом состоянии, кВ, не менее 95
Испытательное напряжение промышленной частоты под дождем, кВ, не менее 80
50%-ое разрядное напряжение промышленной частоты загрязненного и увлажненного изолятора, действующее значение, кВ, не менее 42
Испытательное напряжение грозовых импульсов, кВ, не менее 190
Механическая разрушающая сила на изгиб, кH, не менее 8
Механический разрушающий крутящий момент, кHм, не менее 0,5
Механическая разрушающая сила при растяжении, кH, не менее 50
Механическая разрушающая сила при сжатии, кH, не менее 40
Масса, кг, не более 4,8

Изоляторы соответствуют ГОСТ Р 52082

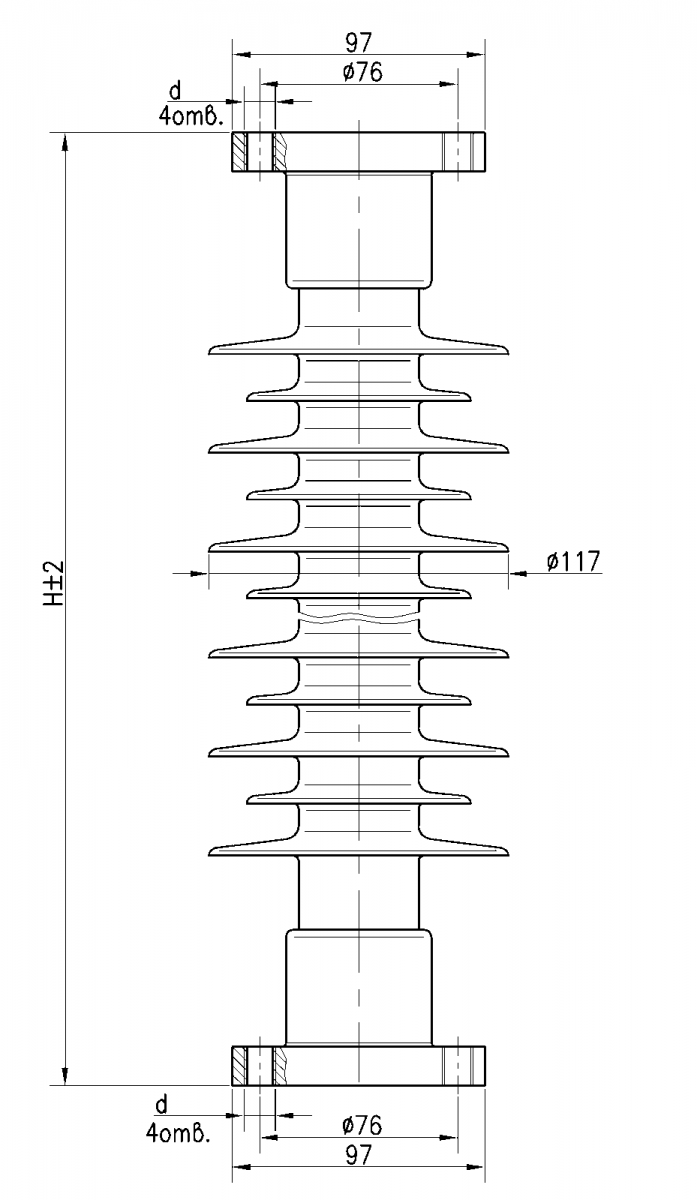

Присоединительные размеры изоляторов

Обозначение изолятора

Н, мм

Длина пути утечки, мм

Степень загрязнения по ГОСТ 9920

d

Фарфоровый аналог

ТУ

ИОСК 8/35-II УХЛ1

440

1050

2

М12



ТУ 3494-003-54276425-2001

ОСК 8-35-2 УХЛ1

445

1055

2

М12

С4-170-I(II) УХЛ1, С6-170-I(II) УХЛ1, С8-170-I(II) УХЛ1

ТУ 3494-011-54276425-2004

ОСК 8-35-3 УХЛ1

475

1170

3

М12

С4-200-I(II) УХЛ1, С6-200-I(II) УХЛ1, С8-200-I(II) УХЛ1

ОСК 8-35-3 УХЛ1 исп.1

475

1170

3

Ф14
