Опорные стержневые полимерные изоляторы наружной установки с кремнийорганической защитной оболочкой типа ИОСК 3/35 УХЛ1 предназначены для изоляции и крепления токоведущих частей в электрических аппаратах, распределительных устройствах электрических станций и подстанций переменного тока напряжением до 35 кВ . В качестве элемента, воспринимающего механические нагрузки, в изоляторах используется высокопрочный стеклопластиковый стержень, соизмеримый по прочности с легированными конструкционными сталями. Высокая гидрофобность поверхности цельнолитой защитной оболочки из кремнийорганической резины (силикона) практически в любых условиях загрязнения обеспечивает низкие токи утечки (на 1 - 2 порядка ниже, чем у фарфоровых изоляторов), что, в свою очередь, повышает разрядные характеристики и положительным образом влияет на энергосбережение. Изоляторы ИОСК 3/35 УХЛ1 являются самыми легкими и дешевыми из всех опорных изоляторов на напряжение 35 кВ, выпускаемых НПО Изолятор. Обладая наименьшей механической прочностью на изгиб, изоляторы применяются там, где не требуется восприятие больших механических изгибающих усилий, например, в качестве изоляционной стойки предохранителя. Для применения в качестве шинных опор или изоляторов разъединителей рекомендуется применять изоляторы с более высокой нормированной разрушающей нагрузкой на изгиб: 8кН, 12,5кН, 16кН или 20 кН.

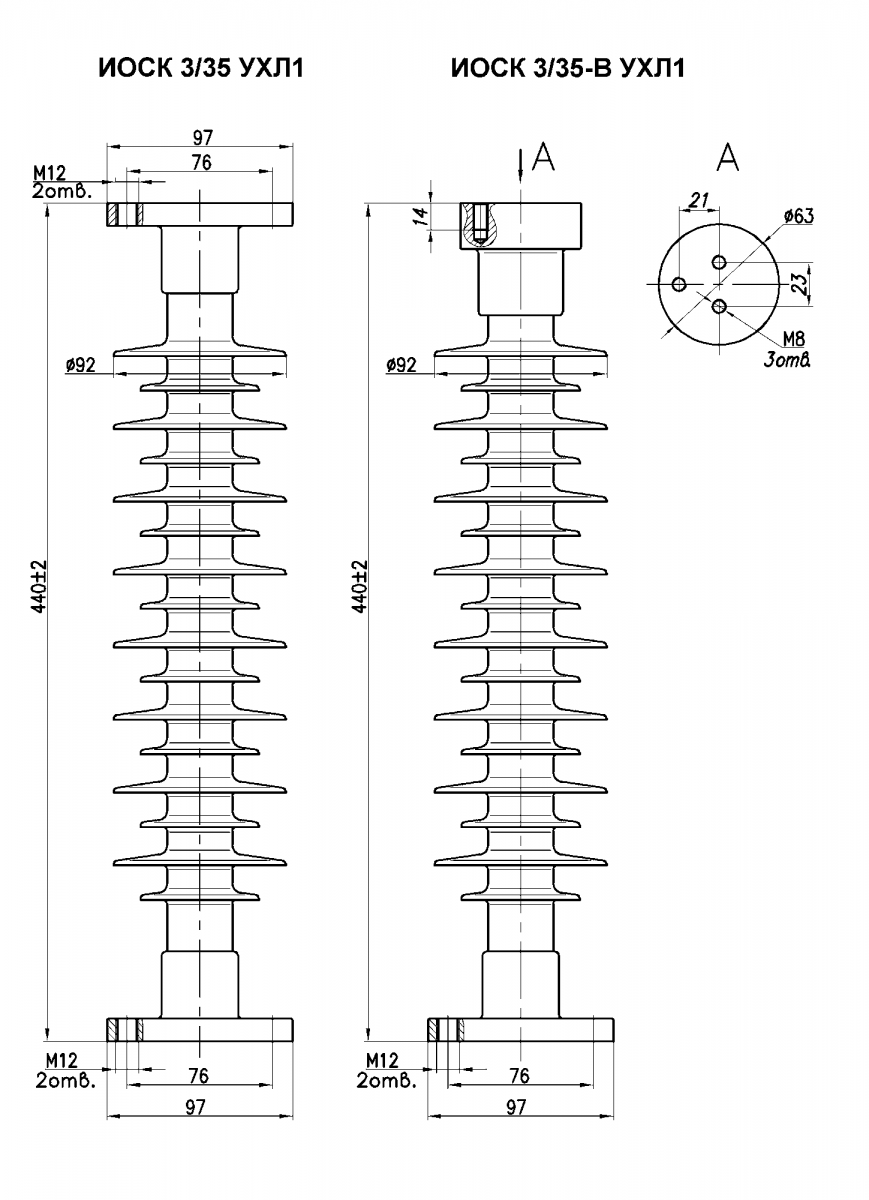

Опорные полимерные изоляторы наружной установки на напряжение 35 кВ типа ИОСК 3/35 УХЛ1 и ИОСК 3/35-В УХЛ1
|
Наименование параметра |
Значение параметра |
| Номинальное рабочее напряжение, кВ | 35 |
| Наибольшее рабочее напряжение, кВ | 40,5 |
| Выдерживаемое напряжение промышленной частоты в сухом состоянии, кВ, не менее | 95 |
| Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее | 80 |
| 50%-ое разрядное напряжение промышленной частоты загрязненного и увлажненного изолятора, действующее значение, кВ, не менее | 42 |
| Выдерживаемое напряжение грозовых импульсов, кВ, не менее | 190 |
| Механическая разрушающая сила на изгиб, кH, не менее | 3 |
| Механический разрушающий крутящий момент, Hм, не менее | 200 |
| Механическая разрушающая сила на растяжение, кH, не менее | 20 |
| Механическая разрушающая сила при сжатии, кH, не менее | 10 |
| Длина пути утечки, мм, не менее | 950 |
| Степень загрязнения изолятора по ГОСТ 9920 (СЗ), не более | II |
| Масса, кг, не более | 2,8 |
| Фарфоровый аналог | С4-170-I УХЛ1 |
Изоляторы изготавливаются по ТУ 3494-003-54276425-2001 и соответствуют ГОСТ Р 52082
