Шинные опоры гибкой ошиновки на напряжение 35 кВ

Шинные опоры гибкой ошиновки типа ШОСК 35 предназначены для изоляции и крепления проводов ошиновки в распределительных устройствах электрических станций и подстанций на номинальное напряжение до 35 кВ. В качестве изоляторов в шинных опорах применяются опорные стержневые изоляторы с цельнолитой кремнийорганической защитной оболочкой типа ОСК 35. Шинодержатели шинных опор выполнены из алюминиевого сплава. Применение шинных опор типа ШОСК позволяет избежать ошибок при подборе соответствующих изоляторов и шинодержателей. Приведенные на рисунках присоединительные размеры шинных опор являются рекомендуемыми с целью унификации и могут быть изменены по запросу в случае необходимости.

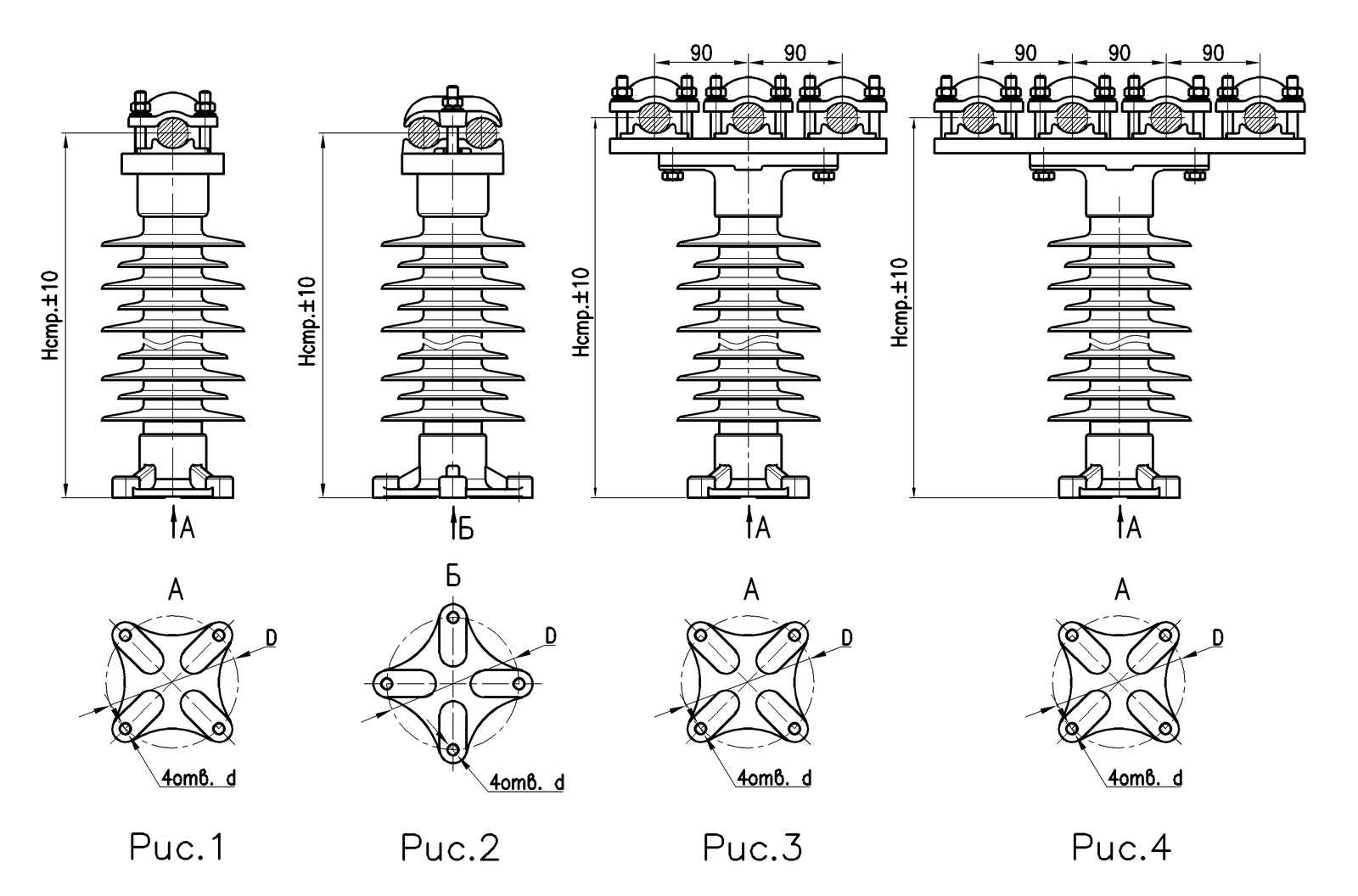

Примечание к рисункам: нижние фланцы шинных опор могут быть повернуты на 45° относительно показанных на рисунках. Такие шинные опоры обозначаются как «исполнение 1» после указания типа шинной опоры, например,  "ШОСК 35-1-4-3 УХЛ1" будет иметь фланец, как на рис. 1, а  "ШОСК 35-1-4-3 УХЛ1 исполнение 1" - как на рисунке 2 или "ШОСК 35-2-4-3 УХЛ1" будет иметь фланец, как на рис. 2, а  "ШОСК 35-2-4-3 УХЛ1 исполнение 1" - как на рисунке 1.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ШИННЫХ ОПОР ГИБКОЙ ОШИНОВКИ НА НАПРЯЖЕНИЕ 35 кВ

Наименование параметра

значение

Номинальное напряжение, кВ

35

Наибольшее рабочее напряжение, кВ

40,5

Испытательное напряжение полного грозового импульса, кВ

190

Испытательное переменное кратковременное напряжение в сухом состоянии, кВ

95

Испытательное переменное кратковременное напряжение под дождем, кВ

80

Уровень радиопомех,  дБ, не более

54

Нормированная механическая разрушающая сила на изгиб, на уровне верхнего фланца, кН,  не менее

12,5

Механическая разрушающая сила при сжатии, кН, не менее 120

Допустимое тяжение проводов, кН

2,0

Максимальная масса закрепляемых проводов или узлов аппаратов с учетом гололеда по условию обеспечения сейсмостойкости 9 баллов, кг *

350

Степень загрязнения по ГОСТ 9920

3

Сейсмостойкость с максимальной нагрузкой от веса проводов и узлов  аппаратов по шкале MSK-64, баллов, не менее *

9

Допустимая скорость ветра без гололеда, м/с

40

Допустимая скорость ветра при гололеде с толщиной стенки 20 мм, м/с

15

Примечание: *) Более подробную информацию по сейсмостойкости шинных опор при различных массах закрепленных элементов электроустановки можно посмотреть по ссылке

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ШИННЫХ ОПОР ГИБКОЙ ОШИНОВКИ НА НАПРЯЖЕНИЕ 35 кВ

Обозначение шинной опоры гибкой ошиновки

Колич.
проводов

Сечение проводов, мм2, марок:

Диаметр проводов,
мм

Н стр.,
мм

Длина пути утечки, мм, не менее

D, мм d, мм


Рис.

А,
АКП,
АН,
АЖ,
АНКП,
АЖКП

АС,
АСКС,
АСКП,
АСК

ШОСК 35-1-4-3 УХЛ1

1

100;
120;
125;
150;
185;
240;
300

70/72;
95/16;
95/141;
​100/16,7;
120/19;
120/27;
125/6,9;
150/19;
150/24;
150/34;
185/24;
185/29;
185/43;
205/27;
240/32;
240/39;

12,9 - 22,1

460

1160

ø140

М12

1

ШОСК 35-1-4-Б-3 УХЛ1

ø127

ø13

ШОСК 35-2-4-3 УХЛ1

2

460

1160

ø140

М12

2

ШОСК 35-2-4-Б-3 УХЛ1

ø127

ø13

ШОСК 35-3-4-3 УХЛ1

3

475

1160

ø140

М12

3

ШОСК 35-3-4-Б-3 УХЛ1

ø127

ø13

ШОСК 35-4-4-3 УХЛ1

4

475

1160

ø140

М12

4

ШОСК 35-4-4-Б-3 УХЛ1

ø127

ø13

ШОСК 35-1-5-3 УХЛ1

1

350;
400;
450;
500

185/128;
240/56;
300/39;
300/48;
300/67;
330/30;
330/43;
400/18;
400/22;
400/51;
400/64;
400/93
450/56;
500/27

22,4 - 29,4

460

1160

ø140

М12

1

ШОСК 35-1-5-Б-3 УХЛ1

ø127

ø13

ШОСК 35-2-5-3 УХЛ1

2

460

1160

ø140

М12

2

ШОСК 35-2-5-Б-3 УХЛ1

ø127

ø13

ШОСК 35-3-5-3 УХЛ1

3

475

1160

ø140

М12

3

ШОСК 35-3-5-Б-3 УХЛ1

ø127

ø13

ШОСК 35-4-5-3 УХЛ1

4

475

1160

ø140

М12

4

ШОСК 35-4-5-Б-3 УХЛ1

ø127

ø13

ШОСК 35-1-6-3 УХЛ1

1

550;
600;
650;
700;
750

500/26;
500/64;
500/204;
550/71;
600/72;
605/79
700/86

30,0 - 36,2

460

1160

ø140

М12

1

ШОСК 35-1-6-Б-3 УХЛ1

ø127

ø13

ШОСК 35-2-6-3 УХЛ1

2

460

1160

ø140

М12

2

ШОСК 35-2-6-Б-3 УХЛ1

ø127

ø13

ШОСК 35-3-6-3 УХЛ1

3

475

1160

ø140

М12

3

ШОСК 35-3-6-Б-3 УХЛ1

ø127

ø13

ШОСК 35-4-6-3 УХЛ1

4

475

1160

ø140

М12

4

ШОСК 35-4-6-Б-3 УХЛ1

ø127

ø13

Шинные опоры изготавливаются по ТУ 3494-026-54276425-2014

Внешний вид верхнего оконцевателя шинной опоры может отличаться от приведенного на рисунке в зависимости от типа применяемого шинодержателя.
