Шинные опоры гибкой ошиновки на напряжение 10 кВ

Шинные опоры гибкой ошиновки типа ШОСК 10 предназначены для изоляции и крепления проводов ошиновки в распределительных устройствах электрических станций и подстанций на номинальное напряжение до 10 кВ. В качестве изоляторов в шинных опорах применяются опорные стержневые изоляторы с цельнолитой кремнийорганической защитной оболочкой типа ОСК 20-10. Шинодержатели шинных опор выполнены из алюминиевого сплава. Применение шинных опор типа ШОСК позволяет избежать ошибок при подборе соответствующих изоляторов и шинодержателей. Приведенные на рисунках присоединительные размеры шинных опор являются рекомендуемыми с целью унификации и могут быть изменены по запросу в случае необходимости.

Примечание к рисункам: нижние фланцы шинных опор могут быть повернуты на 45° относительно показанных на рисунках. Обозначение таких шинных опор см. внизу страницы.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ШИННЫХ ОПОР ГИБКОЙ ОШИНОВКИ НА НАПРЯЖЕНИЕ 10 кВ

Наименование параметра

значение

Номинальное напряжение, кВ

10

Наибольшее рабочее напряжение, кВ

12

Испытательное напряжение полного грозового импульса для шинных опор 2 и 4 степени загрязнения соответственно, кВ

75  и  125

Испытательное переменное кратковременное напряжение в сухом состоянии для шинных опор 2 и 4 степени загрязнения соответственно, к В

42  и  65

Испытательное переменное кратковременное напряжение под дождем, кВ

28  и  50

Уровень радиопомех,  дБ, не более

54

Нормированная механическая разрушающая сила на изгиб, на уровне верхнего фланца, кН,  не менее:

20

Механическая разрушающая сила при сжатии, кН, не менее

300

Допустимое тяжение проводов, кН

2,0

Максимальная масса закрепляемых проводов или узлов аппаратов с учетом гололеда по условию обеспечения сейсмостойкости 9 баллов, кг *

350

Степень загрязнения по ГОСТ 9920

2  и  4

Сейсмостойкость с максимальной нагрузкой от веса проводов и узлов  аппаратов по шкале MSK-64, баллов, не менее *

9

Допустимая скорость ветра без гололеда, м/с

40

Допустимая скорость ветра при гололеде с толщиной стенки 20 мм, м/с

15

Примечание: *) Более подробную информацию по сейсмостойкости шинных опор при различных массах закрепленных элементов электроустановки можно посмотреть по ссылке

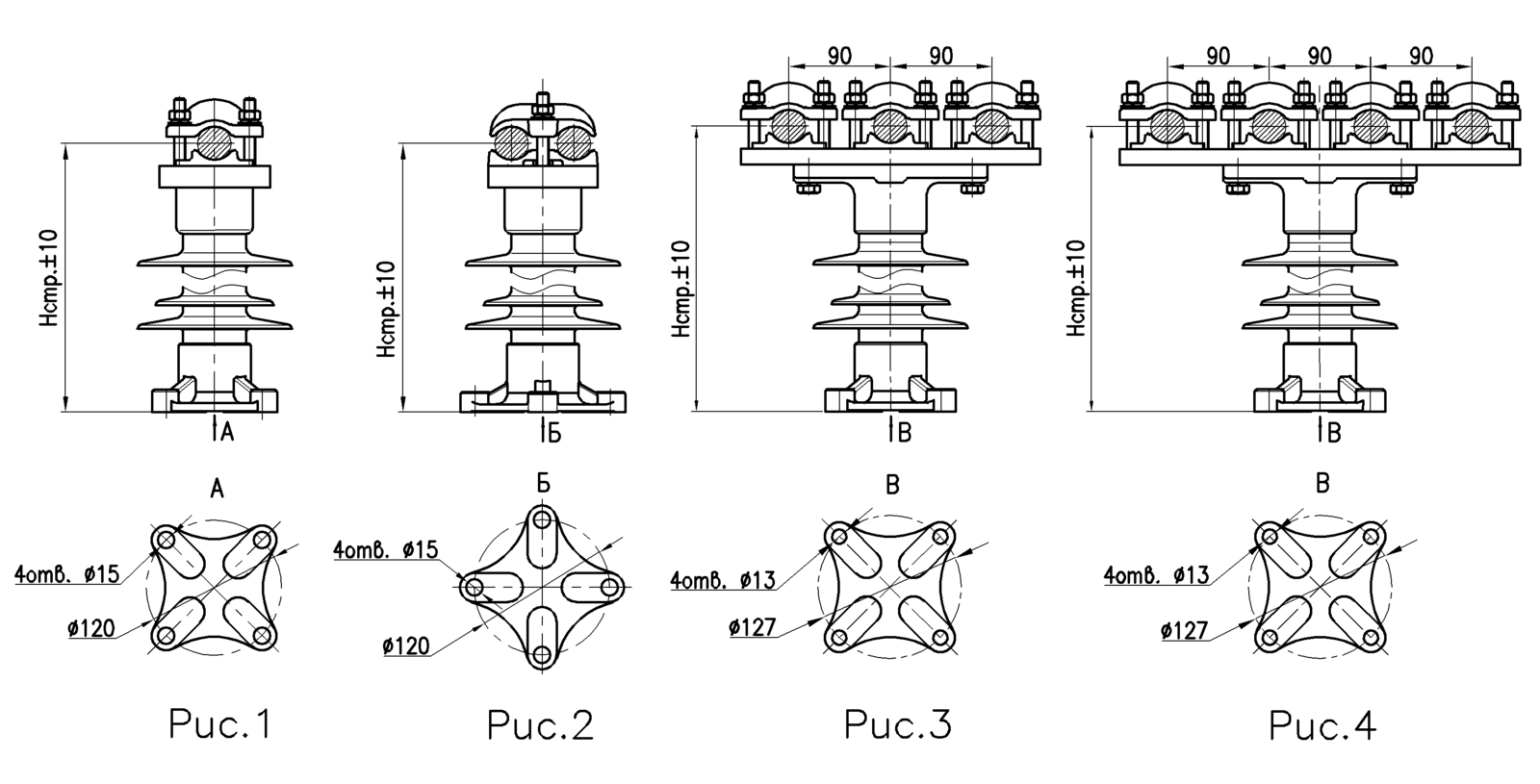

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ШИННЫХ ОПОР ГИБКОЙ ОШИНОВКИ НА НАПРЯЖЕНИЕ 10 кВ

Обозначение шинной опоры гибкой ошиновки

Количество
проводов

Сечение проводов, мм2, марок:

Диаметр проводов,
мм

Н стр.,
мм

Длина пути утечки, мм, не менее

№
Рис.

А,
АКП,
АН,
АЖ,
АНКП,
АЖКП

АС,
АСКС,
АСКП,
АСК

ШОСК 10-1-4-2 УХЛ1

1

100;
120;
125;
150;
185;
240;
300

70/72;
95/16;
95/141;
​100/16,7;
120/19;
120/27;
125/6,9;
150/19;
150/24;
150/34;
185/24;
185/29;
185/43;
205/27;
240/32;
240/39;

12,9 - 22,1

230

300

1

ШОСК 10-1-4-4 УХЛ1

300

550

1

ШОСК 10-2-4-2 УХЛ1

2

230

300

2

ШОСК 10-2-4-4 УХЛ1

300

550

2

ШОСК 10-3-4-2 УХЛ1

3

245

300

3

ШОСК 10-3-4-4 УХЛ1

315

550

3

ШОСК 10-4-4-2 УХЛ1

 4

245

300

4

ШОСК 10-4-4-4 УХЛ1

315

550

4

ШОСК 10-1-5-2 УХЛ1

1

350;
400;
450;
500

185/128;
240/56;
300/39;
300/48;
300/67;
330/30;
330/43;
400/18;
400/22;
400/51;
400/64;
400/93
450/56;
500/27

22,4 - 29,4

230

300

1

ШОСК 10-1-5-4 УХЛ1

300

550

1

ШОСК 10-2-5-2 УХЛ1

2

230

300

2

ШОСК 10-2-5-4 УХЛ1

300

550

2

ШОСК 10-3-5-2 УХЛ1

3

245

300

3

ШОСК 10-3-5-4 УХЛ1

315

550

3

ШОСК 10-4-5-2 УХЛ1

4

245

300

4

ШОСК 10-4-5-4 УХЛ1

315

550

4

ШОСК 10-1-6-2 УХЛ1

1

550;
600;
650;
700;
750

500/26;
500/64;
500/204;
550/71;
600/72;
605/79
700/86

30,0 - 36,2

230

300

1

ШОСК 10-1-6-4 УХЛ1

300

550

1

ШОСК 10-2-6-2 УХЛ1

2

230

300

2

ШОСК 10-2-6-4 УХЛ1

300

550

2

ШОСК 10-3-6-2 УХЛ1

3

250

300

3

ШОСК 10-3-6-4 УХЛ1

320

550

3

ШОСК 10-4-6-2 УХЛ1

4

250

300

4

ШОСК 10-4-6-4 УХЛ1

320

550

4

Шинные опоры изготавливаются по ТУ 3494-026-54276425-2014

Шинные опоры, имеющие нижний фланец, повернутый на 45° по сравнению с показанными на рисунках, обозначаются как «исполнение 1» после указания типа шинной опоры, например, ШОСК 10-1-4-2 УХЛ1 имеет фланец как на рис.1, а ШОСК 10-1-4-2 УХЛ1 исполнение 1 имеет повернутый фланец как на рис.2.

Внешний вид верхнего фланца шинной опоры может отличаться от приведенного на рисунках в зависимости от типа применяемых шинодержателей.
