Шинные опоры гибкой ошиновки на напряжение 330 кВ

Шинные опоры гибкой ошиновки типа ШОСК 330 предназначены для изоляции и крепления проводов ошиновки в распределительных устройствах электрических станций и подстанций на номинальное напряжение до 330 кВ. В качестве изоляторов в шинных опорах применяются опорные стержневые изоляторы с цельнолитой кремнийорганической защитной оболочкой типа ОСК. Шинодержатели шинных опор выполнены из алюминиевого сплава. Приведенные на рисунках присоединительные размеры шинных опор являются рекомендуемыми с целью унификации и могут быть изменены по запросу в случае необходимости.



ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ШИННЫХ ОПОР ГИБКОЙ ОШИНОВКИ НА НАПРЯЖЕНИЕ 330 кВ

Наименование параметра

значение

Номинальное напряжение, кВ

330

Наибольшее рабочее напряжение, кВ

363

Испытательное напряжение полного грозового импульса, кВ

1175

Испытательное напряжение коммутационного импульса под дождем,  кВ

950

Испытательное переменное кратковременное напряжение в сухом состоянии, кВ

510

Испытательное переменное кратковременное напряжение под дождем, кВ

510

Уровень радиопомех,  дБ, не более

54

Нормированная механическая разрушающая сила на изгиб, на уровне верхнего фланца, кН,  не менее:

10

Механическая разрушающая сила при сжатии, кН, не менее 80

Допустимое тяжение проводов, кН

2,0

Сейсмостойкость с максимальной нагрузкой от веса проводов и узлов  аппаратов по шкале MSK-64, баллов, не менее  * 9

Максимальная масса закрепляемых проводов или узлов аппаратов с учетом гололеда по условию обеспечения сейсмостойкости 9 баллов, кг *

500

Степень загрязнения по ГОСТ 9920

2

Допустимая скорость ветра без гололеда, м/с

40

Допустимая скорость ветра при гололеде с толщиной стенки 20 мм, м/с

15

Примечание: *) Более подробную информацию по сейсмостойкости шинных опор при различных массах закрепленных элементов электроустановки можно посмотреть по ссылке

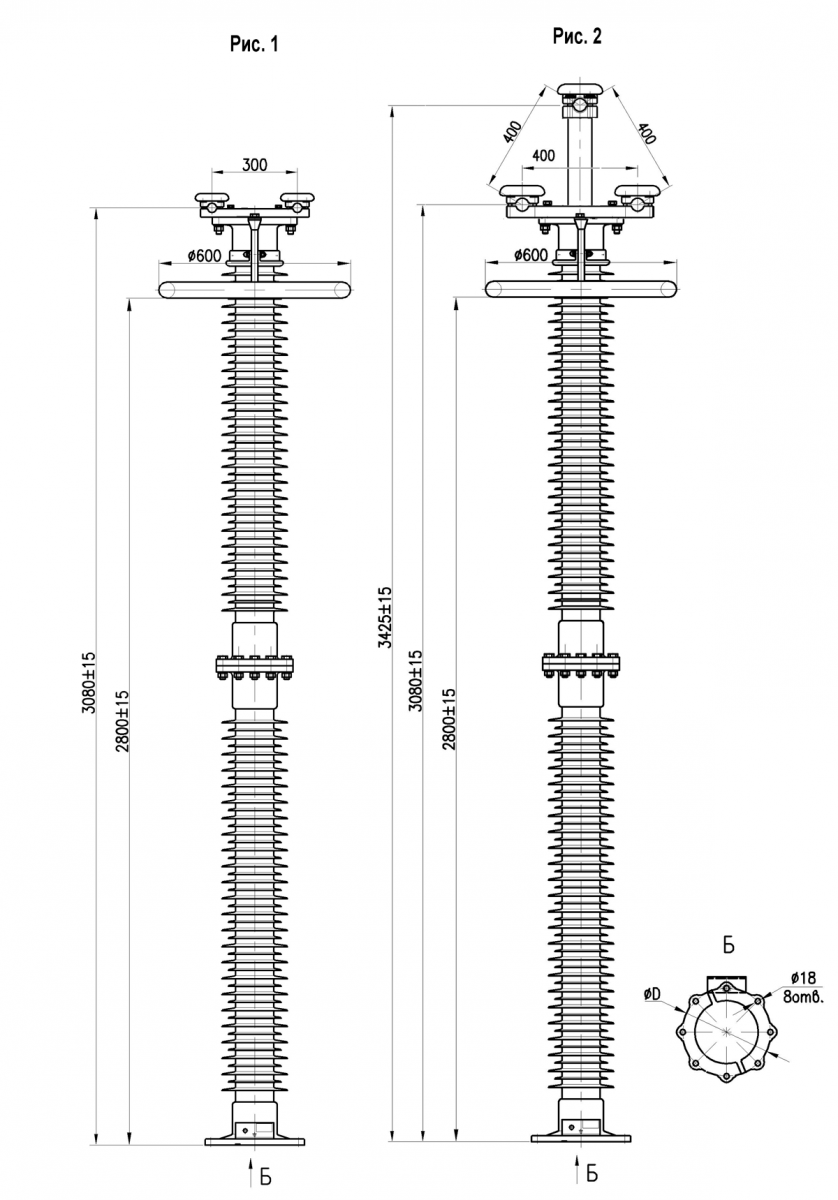

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ШИННЫХ ОПОР ГИБКОЙ ОШИНОВКИ НА НАПРЯЖЕНИЕ 330 кВ

Обозначение шинной опоры

Диаметр проводов, мм

D, мм

Длина пути утечки, мм, не менее

№ рис.

Масса, кг, не более

ШОСК 330-2-4-2 УХЛ1

15÷22,1

Ø300

8160

1

130

ШОСК 330-2-4-Б-2 УХЛ1

Ø275

ШОСК 330-2-5-2 УХЛ1

22,4÷29,4

Ø300

ШОСК 330-2-5-Б-2 УХЛ1

Ø275

ШОСК 330-2-6-2 УХЛ1

30,0÷36,2

Ø300

ШОСК 330-2-6-Б-2 УХЛ1

Ø275

ШОСК 330-2-8-2 УХЛ1

45

Ø300

ШОСК 330-2-8-Б-2 УХЛ1

Ø275

ШОСК 330-2-9-2 УХЛ1

59

Ø300

ШОСК 330-2-9-Б-2 УХЛ1

Ø275

ШОСК 330-3-4-2 УХЛ1

15÷22,1

Ø300

8160

2

140

ШОСК 330-3-4-Б-2 УХЛ1

Ø275

ШОСК 330-3-5-2 УХЛ1

22,4÷29,4

Ø300

ШОСК 330-3-5-Б-2 УХЛ1

Ø275

ШОСК 330-3-6-2 УХЛ1

30,0÷36,2

Ø300

ШОСК 330-3-6-Б-2 УХЛ1

Ø275

ШОСК 330-3-8-2 УХЛ1

45

Ø300

ШОСК 330-3-8- Б-2 УХЛ1

Ø275

ШОСК 330-3-9-2 УХЛ1

59

Ø300

ШОСК 330-3-9-Б-2 УХЛ1

Ø275

Шинные опоры изготавливаются по ТУ 3494-026-54276425-2014

По согласованию с заказчиком возможно изготовление шинных опор для проводов других диаметров и для любых расстояний между проводами в фазе.
