Шинные опоры жесткой ошиновки типа ШОСК 20-Т предназначены для изоляции и крепления трубчатых шин в распределительных устройствах электрических станций и подстанций на номинальное напряжение до 20 кВ. В качестве изоляторов в шинных опорах применяются опорные стержневые изоляторы с цельнолитой кремнийорганической защитной оболочкой типа ОСК 20. Шинодержатели шинных опор выполнены из алюминиевого сплава. Конструкция шинодержателей позволяет закреплять шины как жестко так и свободно. Приведенные на рисунках присоединительные размеры шинных опор являются рекомендуемыми с целью унификации и могут быть изменены по запросу в случае необходимости.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ШИННЫХ ОПОР ЖЕСТКОЙ ОШИНОВКИ НА НАПРЯЖЕНИЕ 20 кВ
|
Наименование параметра |
значение |
|
Номинальное напряжение, кВ |
20 |
|
Наибольшее рабочее напряжение, кВ |
24 |
|
Испытательное напряжение полного грозового импульса, кВ |
125 |
|
Испытательное переменное кратковременное напряжение в сухом состоянии, кВ |
65 |
|
Испытательное переменное кратковременное напряжение под дождем, кВ |
50 |
|
Длина пути утечки, мм, не менее |
870 |
|
Нормированная механическая разрушающая сила на изгиб, на уровне верхнего фланца, кН, не менее: |
16 |
|
Механическая разрушающая сила при сжатии, кН, не менее |
150 |
|
Максимальная масса закрепляемых шин с учетом гололеда по условию обеспечения сейсмостойкости 9 баллов, кг * |
350 |
|
Степень загрязнения по ГОСТ 9920 и ПУЭ - 7 |
2 |
|
Сейсмостойкость с максимальной нагрузкой от веса шин по шкале MSK-64, баллов, не менее * |
9 |
Примечание: *) Более подробную информацию о сейсмостойкости шинных опор при различных массах закрепленных элементов электроустановки можно посмотреть по ссылке

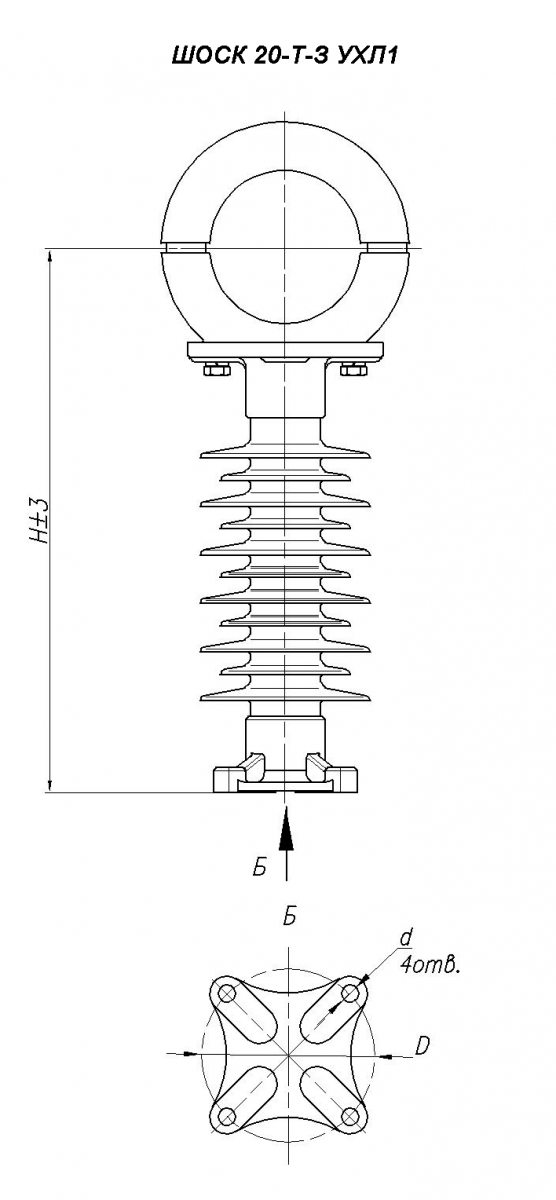

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ШИННЫХ ОПОР ЖЕСТКОЙ ОШИНОВКИ С ТРУБЧАТЫМИ ШИНАМИ НА НАПРЯЖЕНИЕ 20 кВ
|
Обозначение шинной опоры |
Диаметр трубчатой шины, мм |
Н, мм |
D, мм |
d, мм |
Масса, кг, не более |
|
ШОСК 20-Т60-2 УХЛ1 |
60 |
400 |
Ф127 |
Ф13 |
8,2 |
|
ШОСК 20-Т60-А-2 УХЛ1 |
Ф140 |
М12 |
|||
|
ШОСК 20-Т70-2 УХЛ1 |
70 |
405 |
Ф127 |
Ф13 |
8,2 |
|
ШОСК 20-Т70-А-2 УХЛ1 |
Ф140 |
М12 |
|||
|
ШОСК 20-Т80-2 УХЛ1 |
80 |
410 |
Ф127 |
Ф13 |
8,5 |
|
ШОСК 20-Т80-А-2 УХЛ1 |
Ф140 |
М12 |
|||
|
ШОСК 20-Т90-2 УХЛ1 |
90 |
415 |
Ф127 |
Ф13 |
8,5 |
|
ШОСК 20-Т90-А-2 УХЛ1 |
Ф140 |
М12 |
|||
|
ШОСК 20-Т100-2 УХЛ1 |
100 |
420 |
Ф127 |
Ф13 |
8,7 |
|
ШОСК 20-Т100-А-2 УХЛ1 |
Ф140 |
М12 |
|||
|
ШОСК 20-Т110-2 УХЛ1 |
110 |
425 |
Ф127 |
Ф13 |
8,7 |
|
ШОСК 20-Т110-А-2 УХЛ1 |
Ф140 |
М12 |
|||
|
ШОСК 20-Т120-2 УХЛ1 |
120 |
430 |
Ф127 |
Ф13 |
8,9 |
|
ШОСК 20-Т120-А-2 УХЛ1 |
Ф140 |
М12 |
|||
|
ШОСК 20-Т130-2 УХЛ1 |
130 |
435 |
Ф127 |
Ф13 |
9,2 |
|
ШОСК 20-Т130-А-2 УХЛ1 |
Ф140 |
М12 |
|||
|
ШОСК 20-Т140-2 УХЛ1 |
140 |
440 |
Ф127 |
Ф13 |
9,6 |
|
ШОСК 20-Т140-А-2 УХЛ1 |
Ф140 |
М12 |
|||
|
ШОСК 20-Т150-3 УХЛ1 |
150 |
445 |
Ф127 |
Ф13 |
9,8 |
|
ШОСК 20-Т150-А-2 УХЛ1 |
Ф140 |
М12 |
|||
|
ШОСК 20-Т170-2 УХЛ1 |
170 |
455 |
Ф127 |
Ф13 |
10,2 |
|
ШОСК 20-Т170-А-2 УХЛ1 |
Ф140 |
М12 |
Шинные опоры изготавливаются по техническим условиям ТУ 3494-026-54276425-2014
