Шинные опоры жесткой ошиновки типа ШОСК 35-К предназначены для изоляции и крепления коробчатых шин в распределительных устройствах электрических станций и подстанций на номинальное напряжение до 35 кВ. В качестве изоляторов в шинных опорах применяются опорные стержневые изоляторы с цельнолитой кремнийорганической защитной оболочкой типа ОСК. Применение шинных опор типа ШОСК позволяет избежать ошибок при подборе соответствующих изоляторов и шинодержателей. Приведенные на рисунках присоединительные размеры шинных опор являются рекомендуемыми с целью унификации и могут быть изменены по запросу в случае необходимости.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ШИННЫХ ОПОР ЖЕСТКОЙ ОШИНОВКИ НА НАПРЯЖЕНИЕ 35 кВ
|
Наименование параметра |
значение |
|
Номинальное напряжение, кВ |
35 |
|
Наибольшее рабочее напряжение, кВ |
40,5 |
|
Испытательное напряжение полного грозового импульса, кВ |
190 |
|
Испытательное переменное кратковременное напряжение в сухом состоянии, кВ |
95 |
|
Испытательное переменное кратковременное напряжение под дождем, кВ |
80 |
|
Уровень радиопомех, дБ, не более |
54 |
|
Нормированная механическая разрушающая сила на изгиб, на уровне шин, кН, не менее: |
12,5 |
|
Механическая разрушающая сила при сжатии, кН, не менее |
120 |
|
Максимальная масса закрепляемых шин или узлов аппаратов с учетом гололеда по условию обеспечения сейсмостойкости 9 баллов, кг * |
350 |
|
Степень загрязнения по ГОСТ 9920 и ПУЭ-7 |
2 |
|
Сейсмостойкость с максимальной нагрузкой от веса проводов и узлов аппаратов по шкале MSK-64, баллов, не менее * |
9 |
Примечание: *) Более подробную информацию о сейсмостойкости шинных опор при различных массах закрепленных элементов электроустановки можно посмотреть по ссылке

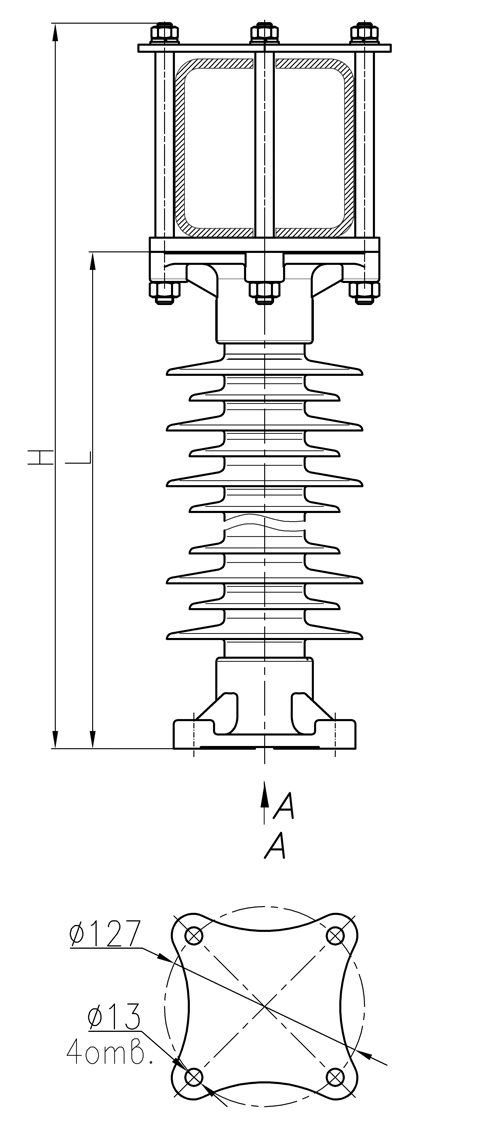

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ШИННЫХ ОПОР ЖЕСТКОЙ ОШИНОВКИ С КОРОБЧАТЫМИ ШИНАМИ НА НАПРЯЖЕНИЕ 35 кВ
|
Марка шинной опоры жесткой ошиновки |
Ширина шин, мм |
Н, мм |
L, мм |
Длина пути утечки, мм |
|
ШОСК 35-К100-3 УХЛ1 |
100 |
494 |
440 |
1160 |
|
ШОСК 35-К125-3 УХЛ1 |
125 |
519 |
440 |
1160 |
|
ШОСК 35-К150-3 УХЛ1 |
150 |
544 |
440 |
1160 |
| ШОСК 35-К175-3 УХЛ1 | 175 | 569 | 440 | 1160 |
|
ШОСК 35-К200-3 УХЛ1 |
200 |
594 |
440 |
1160 |
|
ШОСК 35-К225-3 УХЛ1 |
225 |
619 |
440 |
1160 |
|
ШОСК 35-К250-3 УХЛ1 |
250 |
644 |
440 |
1160 |
Шинные опоры соответствуют требованиям технических условий ТУ 3494-026-54276425-2014
