Изоляторы ЛК 120/35-IV, ЛКК 120/35-IV

Линейные подвесные стержневые полимерные изоляторы типов ЛК 120/35 и ЛКК 120/35 предназначены для изоляции и крепления проводов и грозозащитных тросов воздушных линий электропередачи и ошиновки распределительных устройств электростанций и подстанций переменного тока напряжением до 35 кВ.  Изоляторы могут использоваться как в поддерживающих, так и в натяжных изолирующих подвесках. Для использования изоляторов в натяжных изолирующих подвесках рекомендуется выбирать изоляторы  на IV СЗ по ГОСТ 9920 согласно п. 1.9.13 и п. 1.9.50 ПУЭ-7. Изоляторы типа ЛКК – устойчивые к кислотной коррозии – изготавливаются с использованием стеклопластикового стержня типа ECR , применяемого для предотвращения разрушения изоляторов из-за кислотной коррозии стержня в случаях разгерметизации защитной оболочки при актах вандализма или неаккуратном обращении с изоляторами. Таким образом, изоляторы типа ЛКК обладают повышенной устойчивостью к актам вандализма и, соответственно, - более высокой надежностью.

 Изоляторы выпускаются в четырех исполнениях по типам применяемых оконцевателей: СП, ГП, ГС, СС. По специальному заказу возможны другие исполнения оконцевателей.

Линейные подвесные стержневые изоляторы на напряжение 35 кВ класса 120 кН типа ЛК 120/35-IV и ЛКК 120/35-IV - устойчивые к кислотной коррозии

Наименование параметра

ЛК 120/35-IV-СП

ЛК 120/35-IV-ГП

ЛК 120/35-IV-ГС

ЛК 120/35-IV-СС

ЛКК 120/35-IV-СП

ЛКК 120/35-IV-ГП

ЛКК 120/35-IV-ГС

ЛКК 120/35-IV-СС

Номинальное рабочее напряжение, кВ

35

Наибольшее рабочее напряжение, кВ

40,5

Выдерживаемое напряжение промышленной частоты в сухом состоянии, кВ, не менее

180

Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее

150

50%-ое разрядное напряжение промышленной частоты загрязненного и увлажненного изолятора, кВ, не менее

55

Выдерживаемое напряжение грозовых импульсов, кВ, не менее

280

Механическая разрушающая сила при растяжении, кН, не менее

120

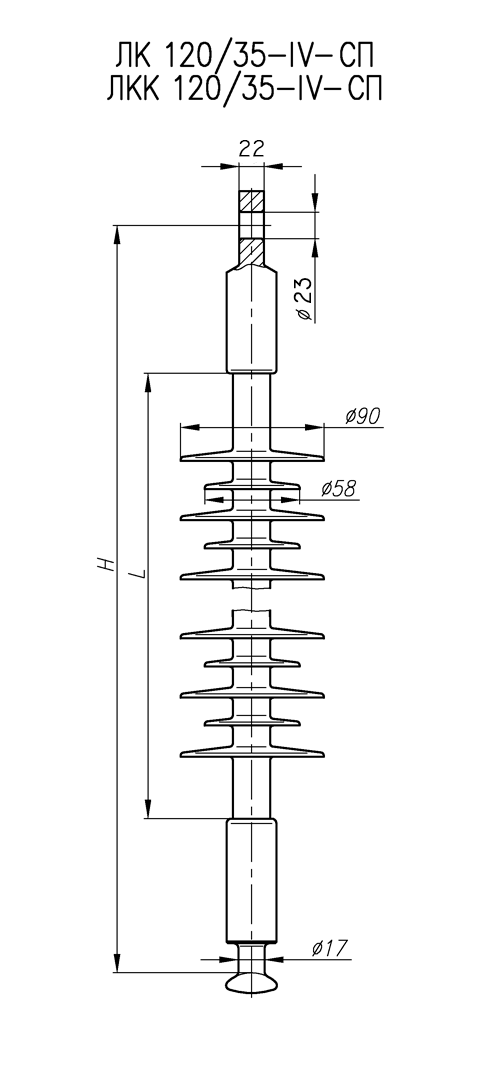

Строительная длина, Н, мм

775

Изоляционный промежуток, L, мм

524

Длина пути утечки, мм, не менее

1520

Степень загрязнения изолятора по ГОСТ 9920 (СЗ), не более

IV

Степень загрязнения атмосферы в районе эксплуатации изолятора (СЗА), не более

VII

Масса, кг, не более

2,8



Изоляторы соответствуют ТУ 3494-006-54276425-2003, ГОСТ 28856, ГОСТ Р 55189 и МЭК 61109

Пример условного обозначения изолятора:

ЛКК 120/35-IV-ГП - изолятор линейный стержневой полимерный с защитной оболочкой из кремнийорганической резины, устойчивый к кислотной коррозии, на нормированную разрушающую нагрузку на растяжение 120 кН, на напряжение 35 кВ, для эксплуатации в районах со степенью загрязнения по ГОСТ 9920 до IV включительно, имеющий верхний оконцеватель типа "Гнездо", а нижний - "Пестик"
