Изоляторы ЛК 120/35-III, ЛКК 120/35-III

Линейные подвесные стержневые полимерные изоляторы типов  ЛК 120/35 и ЛКК 120/35  предназначены для изоляции и крепления проводов и грозозащитных тросов воздушных линий электропередачи и ошиновки распределительных устройств электростанций и подстанций переменного тока напряжением до 35 кВ.  Изоляторы могут использоваться как в поддерживающих, так и в натяжных изолирующих подвесках. Для использования изоляторов в натяжных изолирующих подвесках рекомендуется выбирать изоляторы на IV СЗ по ГОСТ 9920 согласно п. 1.9.13 и п. 1.9.50 ПУЭ-7.  Изоляторы типа ЛКК – устойчивые к кислотной коррозии – изготавливаются с использованием стеклопластикового стержня типа ECR , применяемого для предотвращения разрушения изоляторов из-за кислотной коррозии стержня в случаях разгерметизации защитной оболочки при актах вандализма или неаккуратном обращении с изоляторами. Таким образом, изоляторы типа ЛКК обладают повышенной устойчивостью к актам вандализма и, соответственно, - более высокой надежностью.

При необходимости защиты изоляторов от электрических перекрытий по вине птиц, а птиц - от поражения электрическим током, применяются птицезащищенные линейные подвесные полимерные изоляторы типа ЛКП и птицезащищенные линейные натяжные полимерные изоляторы типа  ЛКПн, а также - птицезащитные устройства изолирующего типа ИПЗУ 6-35/46.

Изоляторы выпускаются в четырех исполнениях по типам применяемых оконцевателей: СП, ГП, ГС, СС. По специальному заказу возможны другие исполнения оконцевателей.

Линейные подвесные стержневые изоляторы на напряжение 35 кВ класса 120 кН типа ЛК 120/35-III и ЛКК 120/35-III - устойчивые к кислотной коррозии

Наименование параметра

ЛК 120/35-III-СП

ЛК 120/35-III-ГП

ЛК 120/35-III-ГС

ЛК 120/35-III-СС

ЛКК 120/35-III-СП

ЛКК 120/35-III-ГП

ЛКК 120/35-III-ГС

ЛКК 120/35-III-СС

Номинальное рабочее напряжение, кВ

35

Наибольшее рабочее напряжение, кВ

40,5

Выдерживаемое напряжение промышленной частоты в сухом состоянии, кВ, не менее

160

Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее

130

50%-ое разрядное напряжение промышленной частоты загрязненного и увлажненного изолятора, кВ, не менее

55

Выдерживаемое напряжение грозовых импульсов, кВ, не менее

260

Механическая разрушающая сила при растяжении, кН, не менее

120

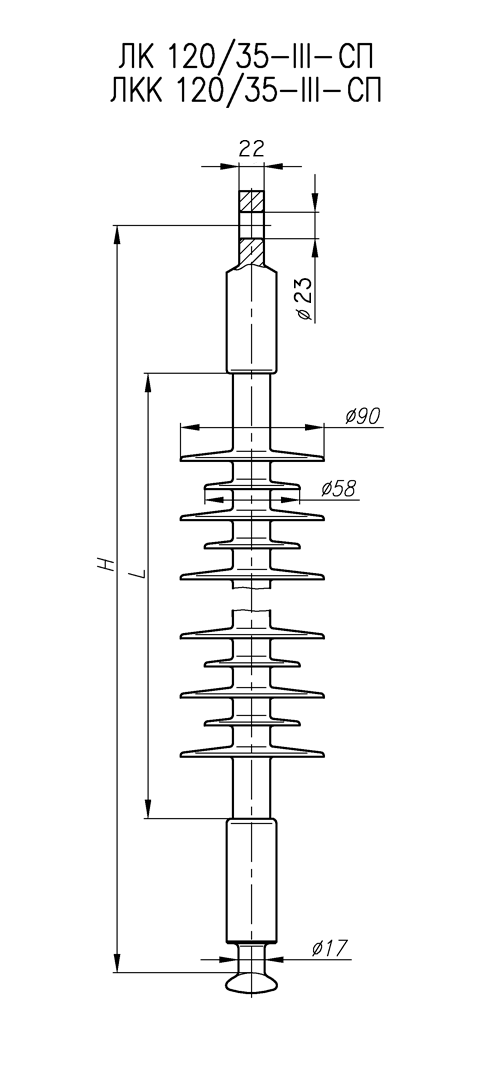

Строительная длина, Н, мм

665

Изоляционный промежуток, L, мм

410

Длина пути утечки, мм, не менее

1160

Степень загрязнения изолятора по ГОСТ 9920 (СЗ), не более

III

Степень загрязнения атмосферы в районе эксплуатации изолятора (СЗА), не более

V

Масса, кг, не более

2,6

Изоляторы соответствуют ТУ 3494-006-54276425-2003, ГОСТ 28856, ГОСТ Р 55189 и МЭК 61109

Пример условного обозначения изолятора:

ЛКК 120/35-III-ГП - изолятор линейный стержневой полимерный с защитной оболочкой из кремнийорганической резины, устойчивый к кислотной коррозии, на нормированную разрушающую нагрузку на растяжение 120 кН, на напряжение 35 кВ, для эксплуатации в районах со степенью загрязнения по ГОСТ 9920 до III включительно, имеющий верхний оконцеватель типа "Гнездо", а нижний - "Пестик"
