Опорный стержневой полимерный изолятор для токопроводов на напряжение 35 кВ
Опорный стержневой полимерный изолятор внутренней установки типа ОСК 8-35-Б УХЛ2 предназначен для изоляции и крепления токоведущих частей в экранированных токопроводах на напряжение до 35 кВ. Изолятор изготовлен по технологии, применяемой для изоляторов наружной установки: металлические фланцы опрессованы на силовом элементе - высокопрочном стеклопластиковом стержне, сохраняющем механическую прочность при высоких температурах, в отличие от обычных электроизоляционных стеклопластиковых стержней; поверх стержня и фланцев нанесена цельнолитая защитная кремнийорганическая (силиконовая) оболочка, обладающая высокой гидрофобностью поверхности практически в любых условиях загрязнения. Особенность изоляторов - обеспечение надежной работы при предельных рабочих температурах внутри токопровода: от минус 70ºС до плюс 110ºС и при резких перепадах температур. Фланцы изоляторов выполнены из немагнитного металла для исключения нагрева вихревыми токами.
|
Наименование параметра |
Значение |
|
Номинальное рабочее напряжение, кВ |
35 |
|
Наибольшее рабочее напряжение, кВ |
40,5 |
|
Испытательное напряжение промышленной частоты в сухом состоянии, кВ, не менее |
95 |
|
Испытательное напряжение грозовых импульсов, кВ, не менее |
190 |
|
Механическая разрушающая сила на изгиб, кН, не менее |
8 |
|
Длина пути утечки, мм, не менее |
847 |
|

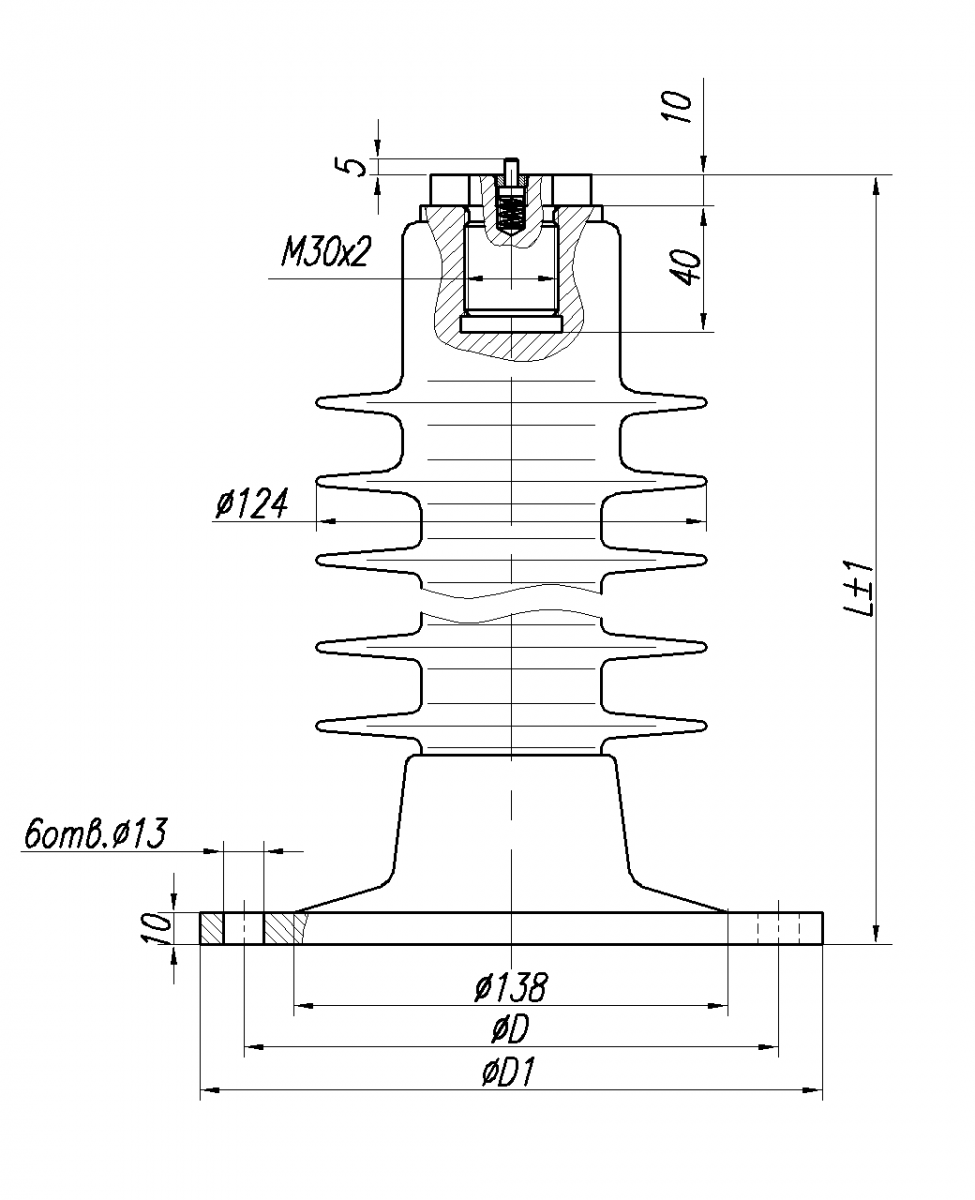

Строительная высота, L, мм |
360 |
|
Диаметр расположения отверстий во фланце, D, мм |
170 |
|
Наружный диаметр фланца, D1, мм |
198 |
|
Масса, кг, не более |
4,2 |
Изоляторы изготавливаются по ТУ 3494-017-54276425-2007
