Опорные стержневые полимерные изоляторы внутренней установки с кремнийорганической защитной оболочкой типа ОСК 16-35 УХЛ2 предназначены для изоляции и крепления токоведущих частей в электрических аппаратах, в закрытых распределительных устройствах электрических станций и подстанций переменного тока напряжением до 35 кВ. Изоляторы изготовлены по технологии, применяемой для изоляторов наружной установки: металлические фланцы опрессованы на силовом элементе - высокопрочном стеклопластиковом стержне, соизмеримым по прочности с легированными конструкционными сталями. Поверх стержня и фланцев нанесена цельнолитая защитная кремнийорганическая (силиконовая) оболочка. Высокая гидрофобность поверхности защитной оболочки практически в любых условиях загрязнения и увлажнения росой обеспечивает низкие токи утечки (на 1 - 2 порядка ниже, чем у фарфоровых изоляторов), что, в свою очередь, повышает разрядные характеристики и положительным образом влияет на энергосбережение. По согласованию с заказчиком возможно изготовление изолятора с другими присоединительными размерами крепежных отверстий во фланцах.
Опорные стержневые полимерные изоляторы внутренней установки класса механической прочности 16 кН на напряжение 35 кВ
|
Наименование параметра |
ОСК 16-35 УХЛ2 |
ОСК 16-35-А1 УХЛ2 ОСК 16-35-А2 УХЛ2 |
ОСК 16-35-01 УХЛ2 |
|
Номинальное рабочее напряжение, кВ |
35 |
||
|
Наибольшее рабочее напряжение, кВ |
40,5 |
||
|
Выдерживаемое напряжение промышленной частоты в сухом состоянии, кВ, не менее |
95 |
||
|
Выдерживаемое напряжение грозовых импульсов, кВ, не менее |
190 |
||
|
Механическая разрушающая сила на изгиб кH, не менее |
16 |
||
|
Механическая разрушающий крутящий момент кHм, не менее |
1,0 |
||
|
Механическая разрушающая сила на сжатие кH, не менее |
200 |
||
|
Длина пути утечки, мм, не менее |
660 |
615 |
700 |
|
Масса, кг, не более |
7,6 |
7,6 |
8,5 |

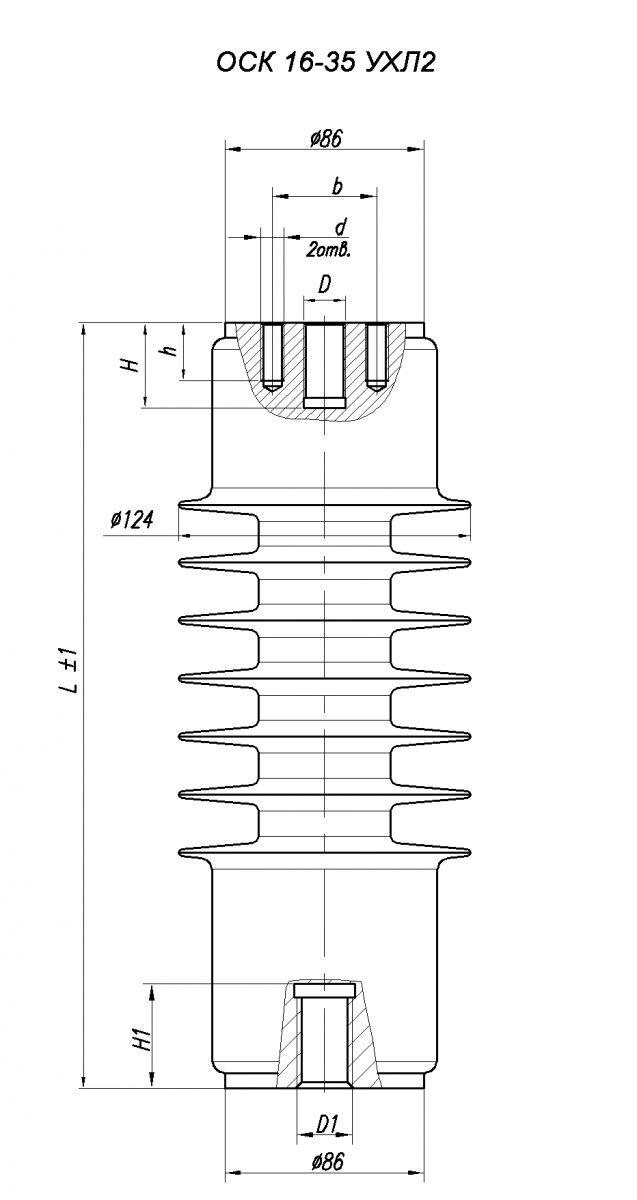

Присоединительные размеры изоляторов
|
Обозначение изолятора |
Строительная высота L, мм |
D, мм |
H, мм |
d, мм |
h, мм |
b, мм |
D1, мм |
H1, мм |
|
ОСК 16-35 УХЛ2 |
300 |
- |
- |
М10 |
16 |
66 |
М24 |
35 |
|
ОСК 16-35-А1 УХЛ2 |
- |
- |
М16 |
25 |
45 |
М16 |
30 |
|
|
ОСК 16-35-А2 УХЛ2 |
М16 |
30 |
- |
- |
- |
М16 |
30 |
|
|
ОСК 16-35-01 УХЛ2 |
330 |
- |
- |
М10 |
25 |
45 |
М24 |
45 |
Изоляторы изготавливаются по ТУ 3494-014-54276425-2005
