Опорный стержневой полимерный изолятор наружной установки с кремнийорганической защитной оболочкой типа ОСК 16-10-4 УХЛ1 предназначен для изоляции и крепления токоведущих частей в электрических аппаратах, распределительных устройствах электрических станций и подстанций переменного и постоянного тока напряжением до 10 кВ. В качестве элемента, воспринимающего механические нагрузки используется высокопрочный стеклопластиковый стержень, соизмеримый по прочности с легированными конструкционными сталями. Высокая гидрофобность поверхности цельнолитой защитной оболочки из кремнийорганической резины (силикона) практически в любых условиях загрязнения обеспечивает низкие токи утечки (на 1 - 2 порядка ниже, чем у фарфоровых изоляторов), что, в свою очередь, повышает разрядные характеристики и положительным образом влияет на энергосбережение. Изолятор имеет несколько исполнений по присоединительным размерам фланцев. По согласованию с заказчиком возможны другие исполнения присоединителных размеров фланцев.
Опорный стержневой полимерный изолятор наружной установки на напряжение 10 кВ типа ОСК 16-10-4 УХЛ1
| Наименование параметра | Значение параметра |
| Номинальное рабочее напряжение, кВ | 10 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Испытательное напряжение промышленной частоты в сухом состоянии, кВ | 42 |
| Испытательное напряжение промышленной частоты под дождем, кВ | 28 |
| 50%-ое разрядное напряжение промышленной частоты загрязненного и увлажненного изолятора, действующее значение, кВ, не менее | 13 |
| Испытательное напряжение грозовых импульсов, кВ | 75 |
| Механическая разрушающая сила на изгиб, кH, не менее | 16 |
| Механическая разрушающая сила при сжатии, кH, не менее | 500 |
| Механический разрушающий крутящий момент, Hм, не менее | 500 |
| Механическая разрушающая сила при растяжении, кH, не менее | 40 |
| Длина пути утечки, мм, не менее | 430 |
| Степень загрязнения изолятора по ГОСТ 9920 (СЗ), не более | IV |
| Масса, кг, не более | 2,4 |
Изоляторы соответствуют ТУ 3494-015-54276425-2005 и ГОСТ Р 52082

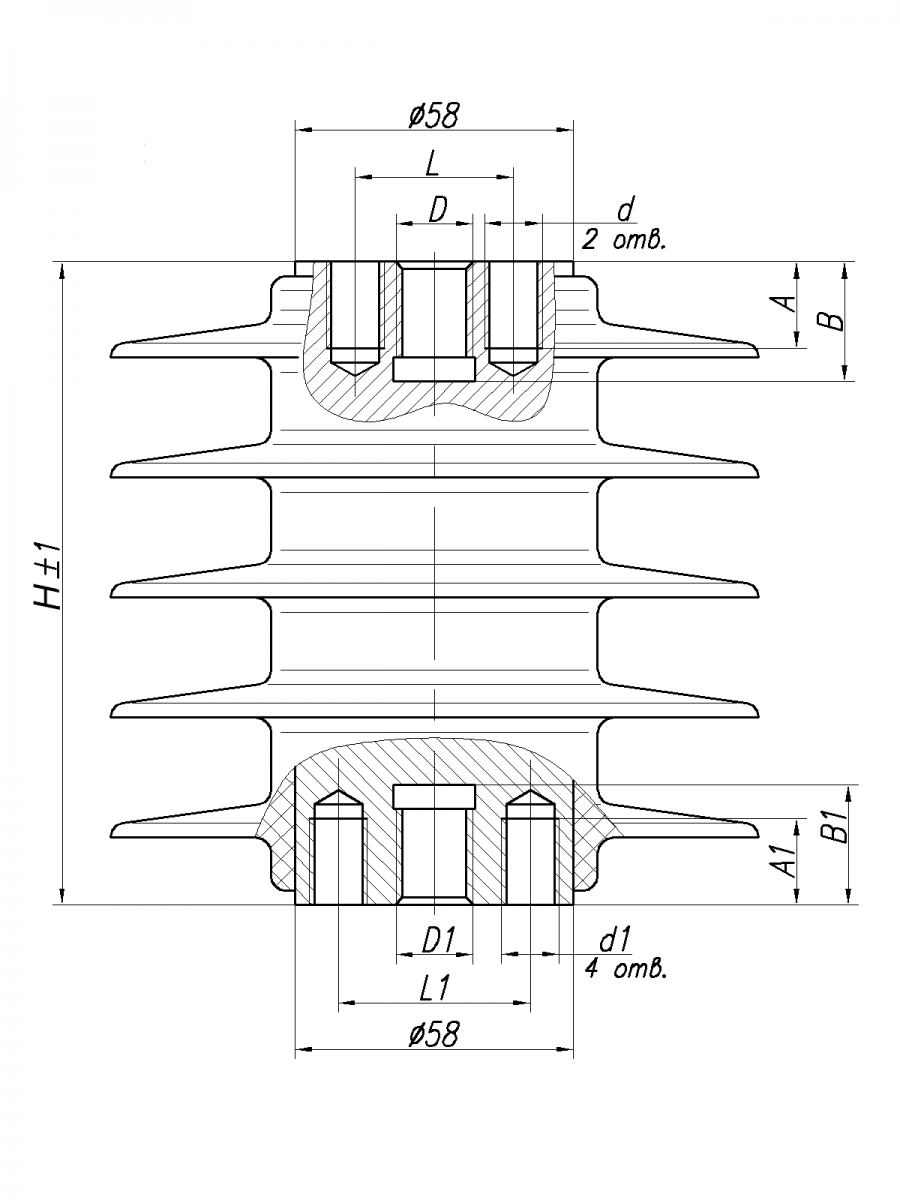

Присоединительные размеры изоляторов
|
Обозначение изолятора |
Строительная высота, H, мм |
Верхний фланец |
Нижний фланец |
||||||||
|
D, мм |
В, мм |
d, мм |
L, мм |
А, мм |
D1, мм |
В1, мм |
d1, мм |
L1, мм |
А1, мм |
||
|
ОСК 16-10-4 УХЛ1 |
134 |
– |
– |
М12 |
25 |
18 |
– |
– |
М12 |
Ф40 |
18 |
|
ОСК 16-10-4 УХЛ1 исп.1 |
134 |
М16 |
25 |
– |
– |
– |
М16 |
25 |
– |
– |
– |
|
ОСК 16-10-4 УХЛ1 исп.2 |
134 |
М20 |
26 |
– |
– |
М20 |
26 |
– |
– |
– |
|
|
ОСК 16-10-4 УХЛ1 исп.3 |
134 |
– |
– |
М8 |
18 |
18 |
М12 |
23 |
– |
– |
– |
|
ОСК 16-10-4 УХЛ1 исп.4 |
130 | М16 | 25 | – | – | – | М20 | 26 | – | – | – |
|
ОСК 16-10-4 УХЛ1 исп.5 |
130 | М12 | 18 | – | – | – | М12 | 18 | – | – | – |
Примечание. Изоляторы, имеющие в обозначении индекс "А" изготовлены с применением немагнитных фланцев, и предназначены для эксплуатации при больших токовых нагрузках.
