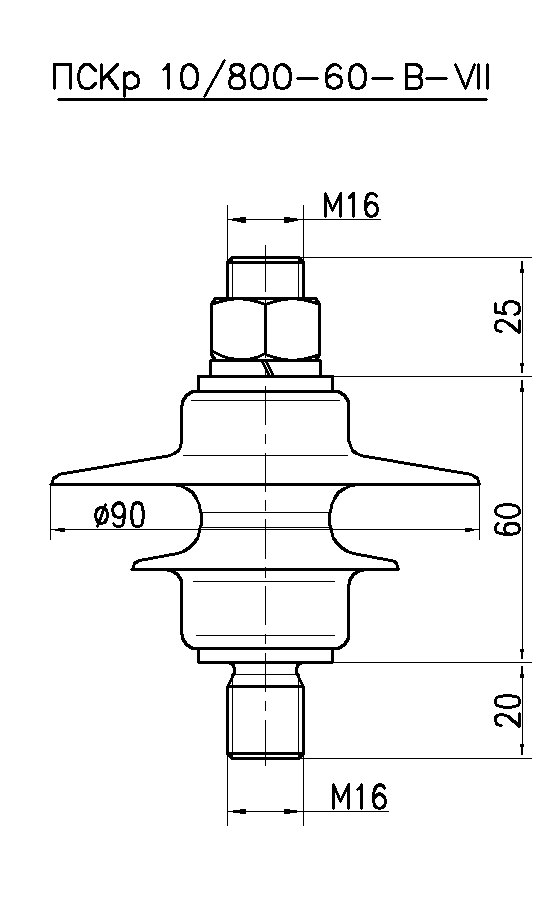

Изолятор ПСКр 10/800-60-В-VII

Подвесной изолятор для контактной сети трамвая и троллейбуса ПСКр 10/800-60-В-VII

Изоляторы типа ПСКр 10/800-60-VII обладают повышенной прочностью при растяжении и изгибе по сравнению с подвесными изоляторами модификации "А" и "Б", и предназначены для использования в изолирующих подвесках, где могут иметь место изгибающие усилия, приложенные к изолятору. Высокая надежность и долговечность подвесных изоляторов для контактной сети трамвая и троллейбуса достигнута за счет использования материалов и технологий, применяемых при производстве полимерных изоляторов для высоких классов напряжений. В качестве элемента, воспринимающего механические нагрузки используется высокопрочный стеклопластиковый стержень, соизмеримый по прочности с легированными конструкционными сталями. Высокая гидрофобность поверхности защитной оболочки из кремнийорганической резины (силикона) практически в любых условиях загрязнения  обеспечивает низкие токи утечки (на 1 - 2 порядка ниже, чем у традиционных изоляторов из пресматериалов), что, в свою очередь, повышает электробезопасность контактной сети, снижает электрохимическую коррозию металлических элементов контактной сети и положительным образом влияет на энергосбережение.  В целях обеспечения требования по допустимым контактам металлов и предотвращения электрохимической коррозии верхний оконцеватель изолятора изготовлен из оцинкованной стали, а  нижний оконцеватель, предназначенный для соединения с зажимами типа ЗПО, ЗП-2, ЗПВ-2, выполнен из нержавеющей стали.

Наименование параметра

Значение

Максимальное рабочее напряжение постоянного тока, В

800

Выдерживаемое напряжение промышленной частоты в сухом состоянии, кВ, не менее

5

Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее

3

Выдерживаемое напряжение промышленной частоты в загрязненном и увлажненном состоянии при удельной поверхностной проводимости 50 мкСм, кВ, не менее

1

Механическая разрушающая сила при растяжении, кH, не менее

10

Номинальная рабочая сила при растяжении, кН

3,5

Разрушающий крутящий момент, Hм, не менее

30

Выдерживаемая энергия удара, Дж, не менее

60

Степень загрязнения атмосферы в районе эксплуатации изолятора (СЗА), не более

VII

Масса, кг, не более

0,4





Пример условного обозначения изолятора:
ПСКр 10/800-60-В-VII - изолятор подвесной стержневой c кремнийорганической защитной оболочкой, на класс механической нагрузки 10 кН, на максимальное напряжение 800 В, со строительной длиной 60 мм, модификации "В" по присоединительным размерам, для эксплуатации в районах до VII степени загрязнения атмосферы.

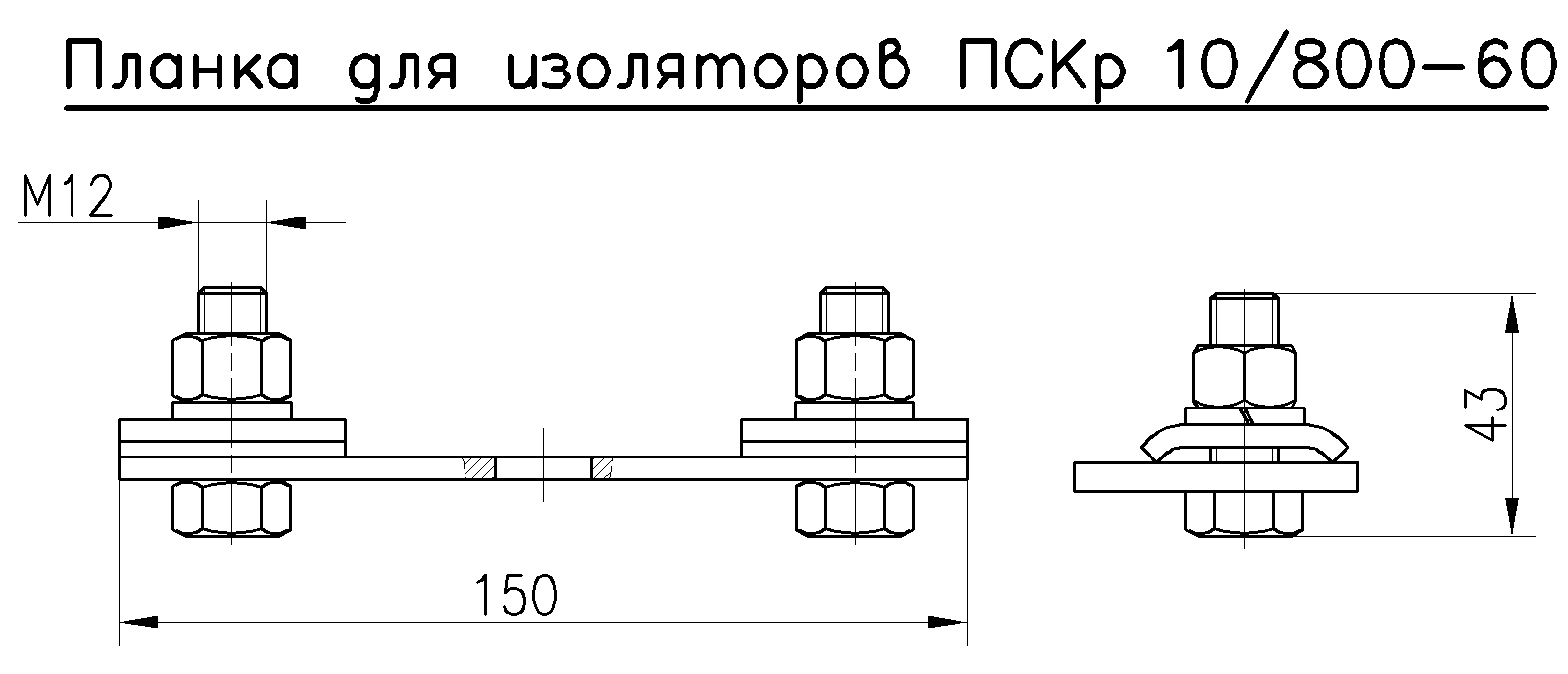

Для крепления изоляторов ПСКр 10/800-60-В-VII на контактной сети к стальному тросу диаметром 8 мм или стальной проволоке диаметром 5 мм используется планка. Другие варианты использования изолятора приведены в разделе "Изоляционные конструкции"
