Опорные стержневые полимерные изоляторы для токопроводов на напряжение 20, 24 кВ

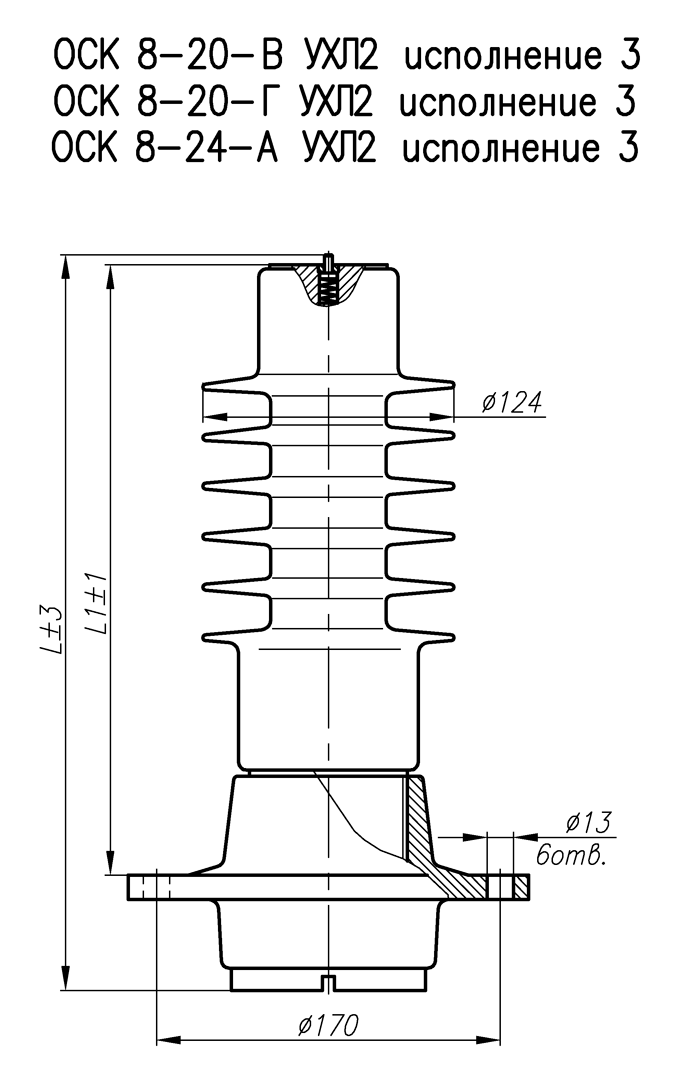

Опорные стержневые полимерные изоляторы внутренней установки типа ОСК 8-20-В УХЛ2 исполнение 3, ОСК 8-20-Г УХЛ2 исполнение 3, ОСК 8-24-А УХЛ2 исполнение 3 предназначены для изоляции и крепления токоведущих частей в экранированных токопроводах. Изоляторы изготовлены по технологии, применяемой для изоляторов наружной установки: металлические фланцы опрессованы на силовом элементе - высокопрочном стеклопластиковом стержне, сохраняющем механическую прочность при высоких температурах, в отличие от обычных электроизоляционных стеклопластиковых стержней; поверх стержня и фланцев нанесена цельнолитая защитная кремнийорганическая (силиконовая) оболочка, обладающая высокой гидрофобностью поверхности практически в любых условиях загрязнения. Особенность изоляторов - обеспечение надежной работы при предельных рабочих температурах внутри токопровода: от минус 70ºС до плюс 110ºС и при резких перепадах температур. Фланцы изоляторов выполнены из немагнитного металла. Конструкция позволяет плавно регулировать высоту изоляторов без их демогнтажа из корпуса экранированного токопровода, что существенно упрощает монтаж изоляторов и регулировку необходимого теплового зазора. Изоляторы имеют многолетний положительный опыт эксплуатации в России .
|
Наименование параметра |
ОСК 8-20-В УХЛ2 исполнение 3 |
ОСК 8-20-Г УХЛ2 исполнение 3 |
ОСК 8-24-А УХЛ2 исполнение 3 |
|
Номинальное рабочее напряжение, кВ |
20 |
24 |
|
|
Наибольшее рабочее напряжение, кВ |
24 |
26,5 |
|
|
Выдерживаемое напряжение промышленной частоты в сухом состоянии, кВ, не менее |
65 |
75 |
|
|
Выдерживаемое напряжение грозовых импульсов, кВ, не менее |
125 |
150 |
|
|
Механическая разрушающая сила на изгиб кH, не менее |
8 |
8 |
|
|
Длина пути утечки, мм, не менее |
440 |
495 |
570 |
|
Строительная высота изолятора, L1, мм |
232 |
272 |
302 |
|
Габаритная высота изолятора, L, мм |
294 |
334 |
364 |
|
Вес, кг, не более |
4,3 |
5,3 |
|
Изоляторы соответствуют ТУ 3494-017-54276425-2007
