Птицезащитные устройства для штыревых изоляторов

ИЗОЛИРУЮЩИЕ ПТИЦЕЗАЩИТНЫЕ УСТРОЙСТВА ДЛЯ ШТЫРЕВЫХ ИЗОЛЯТОРОВ С БОКОВОЙ ВЯЗКОЙ ПРОВОДА

ИПЗУ 6-20-СФ-Б
ИПЗУ 6-20-П-Б

Изолирующие птицезащитные устройства типа ИПЗУ 6-20-Б предназначены для защиты ВЛ 6 - 20 кВ со штыревыми или линейными опорными изоляторами с боковой вязкой провода от короткого замыкания птицей, сидящей на траверсе или на проводе рядом с изолятором. ИПЗУ 6-20-Б монтируются на изолятор и прилегающую к изолятору часть провода (по 725 мм в каждую сторону). ИПЗУ 6-20-Б имеют две модификации в зависимости от типов защищаемых изоляторов. Модификация "СФ" применяется для штыревых стеклянных и фарфоровых изоляторов, а модификация "П" - для полимерных штыревых и линейных опорных изоляторов. Длина ИПЗУ 6-20-Б - 1450 мм - соответствует международным и российским требованиям к размерам птицезащитных устройств изолирующего типа, обеспечивающих безопасность для птиц. ИПЗУ 6-20-Б соответствует требованиям СТО-34.01-2.2-010-2015. При головной вязке провода применяется ИПЗУ 6-20-Г.

ИПЗУ 6-20-СФ-Б применяется на промежуточных опорах совместно со штыревыми стеклянными и фарфоровыми изоляторами при боковой вязке провода
ИПЗУ 6-20-П-Б применяется на промежуточных опорах совместно со штыревыми или линейными опорными полимерными изоляторами при боковой вязке провода.

ИПЗУ 6-20-Б имеют три степени защиты птиц:
- Форма ИПЗУ препятствует посадке на него птицы;
- Коэффициент запаса электрической прочности между лапой птицы и проводом - 2,8 при нормативном значении - 1,2;
- Возможность изготовления в цвете, неприятном для некоторых видов птиц (дополнительная опция по запросу потребителя).

Преимущества:

  • ИПЗУ не имеет поверхностей, удобных для посадки птиц; центральная часть ИПЗУ имеет конусообразную форму, а рукава имеют в верхней части продольное тонкое ребро, препятствующее посадке птицы;
  • ИПЗУ может изготавливаться в синем, красном или оранжевом цветах, являющимися неприятными для некоторых видов птиц и соответственно - обладающими дополнительной степенью защиты. Базовый цвет - светло серый;

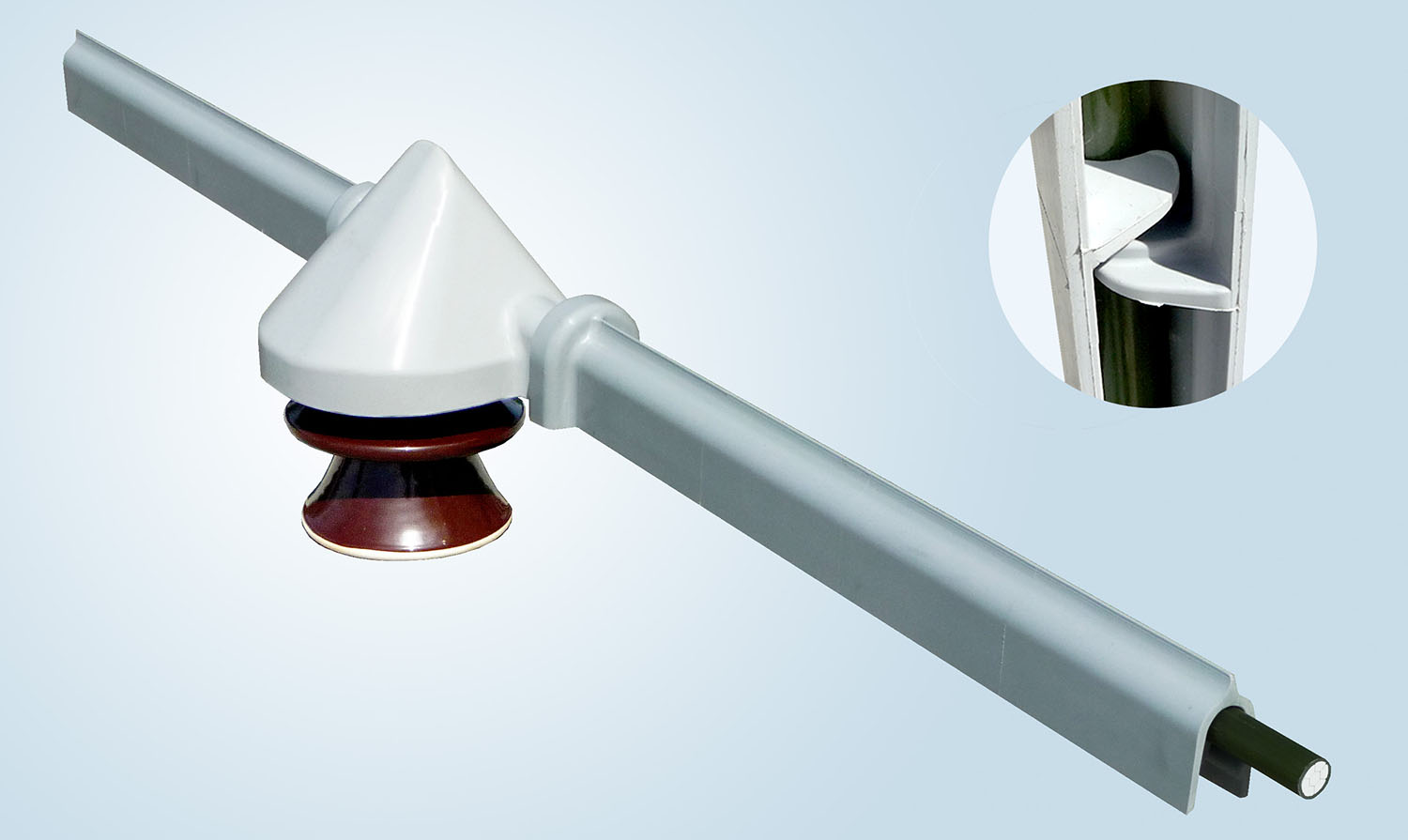

  • Простота монтажа. ИПЗУ состоит из трех частей: центрального кожуха для защиты изолятора и двух рукавов, защищающих провод. Все три части имеют изнутри защелки, (см. выноску на фотографии) с помощью которых они удерживаются на проводе. При монтаже нужно просто надавить кожухом или рукавом на на провод до срабатывания защелок. Монтаж занимает не более 15 секунд. Дополнительные крепежные элементы типа пластиковых хомутов отсутствуют;
  • Долговечность. Материал из которого изготовлено ИПЗУ - силикон (кремнийорганика) устойчив к ультрафиолету. Срок службы на открытом воздухе в южных регионах не менее 40 лет. В средней полосе России - не менее 60 лет;
  • Стойкость к птичьему помету;
  • Стойкость к механическим нагрузкам (ветровым, гололедным и т.д.) поскольку материал остается эластичным до температуры минус 60ºС. Возможность использования во всех районах по гололеду и ветру;
  • Стойкость к электрической дуге. Материал не горюч. Отсутствует вероятность поджога сухой травы падающими горящими каплями после воздействия силовой электрической дуги;
  • Силикон остается гидрофобным в любых условиях, что обеспечивает надежную защиту, в том числе, и в условиях увлажнения и загрязнения ИПЗУ, поскольку по его поверхности не протекают токи утечки;
  • Отсутствие необходимости в обслуживании (замена пластиковых крепежных хомутов), поскольку крепежные элементы являются частью ИПЗУ, изготовленные из того же материала - силикона.

Применяемость

Тип птицезащитного устройства Тип изолятора

ИПЗУ 6-20-СФ-Б

Стеклянные изоляторы: ШС-10,  ШС-10Е,  ШС-10Д,  ШС-10ЕД,  ШС-10ГУ,  ШС-20,  ШС-20Г,  ШС-20ГУ,  ШС-20ЕД

Фарфоровые изоляторы: ШФ-10,  ШФ-10Г,  ШФ-10МО,  ШФ-20,  ШФ-20Г,  ШФ-20В,  ШФ-20ГО,  ШФ-20ГМ

ИПЗУ 6-20-П-Б

Все исполнения изоляторов штыревых полимерных: ШСК 12,5-10-4 УХЛ1 , ШСК 12,5-20-2 УХЛ1, ШСК 12,5-20-4 УХЛ1

Все исполнения изоляторов линейных опорных полимерных: ЛОК 12,5-10-3 УХЛ1, ЛОК 12,5-10-4 УХЛ1, ЛОК 12,5-20-4 УХЛ1, ЛОК 16-20-4 УХЛ1

Технические характеристики:

Параметр

значение

Номинальное напряжение ВЛ, кВ 6-20

Длина / ширина  / высота  ИПЗУ, мм

1450 / 200 / 150

Материал экрана

Силикон (кремнийорганика)

Класс стойкости  к горению по ГОСТ 28779

ПВ-0

Класс трекинг-эрозионной стойкости по ГОСТ 27474

1В4,5

Класс гидрофобности поверхности по ГОСТ Р 52082

1

Пробивное напряжение стенки ИПЗУ, кВ, не менее  50
Разрядное напряжение между лапой птицы и проводом в увлажненном состоянии, кВ, не менее 39
Электрическое сопротивление ИПЗУ, ГОм, не менее 500

Цвет экрана (по умолчанию – светло серый)

Серый,   красный, оранжевый, синий и др.

Климатическое исполнение и категория размещения

УХЛ, Т1

Предельные температуры эксплуатации

-60ºС ÷ +70ºС

Район применения по ветровому давлению

I ÷ VII

Район применения по гололеду

I ÷ VII

Масса, кг, не более 2,3

Срок службы, лет, не менее

40

Гарантийный срок эксплуатации, лет

10

ИПЗУ 6-20-Б изготавливаются по ТУ 3494-029-54276425-2013
