Изолятор СК 160/60-ЭФ исполнение 03

Вал-изолятор СК 160/60-ЭФ исполнение 03 предназначен для изоляции встряхивающего механизма электрофильтров от коронирующих электродов напряжением 60 кВ постоянного тока в закрытом помещении при температуре окружающего воздуха до +70°С, кратковременно до +90°С.

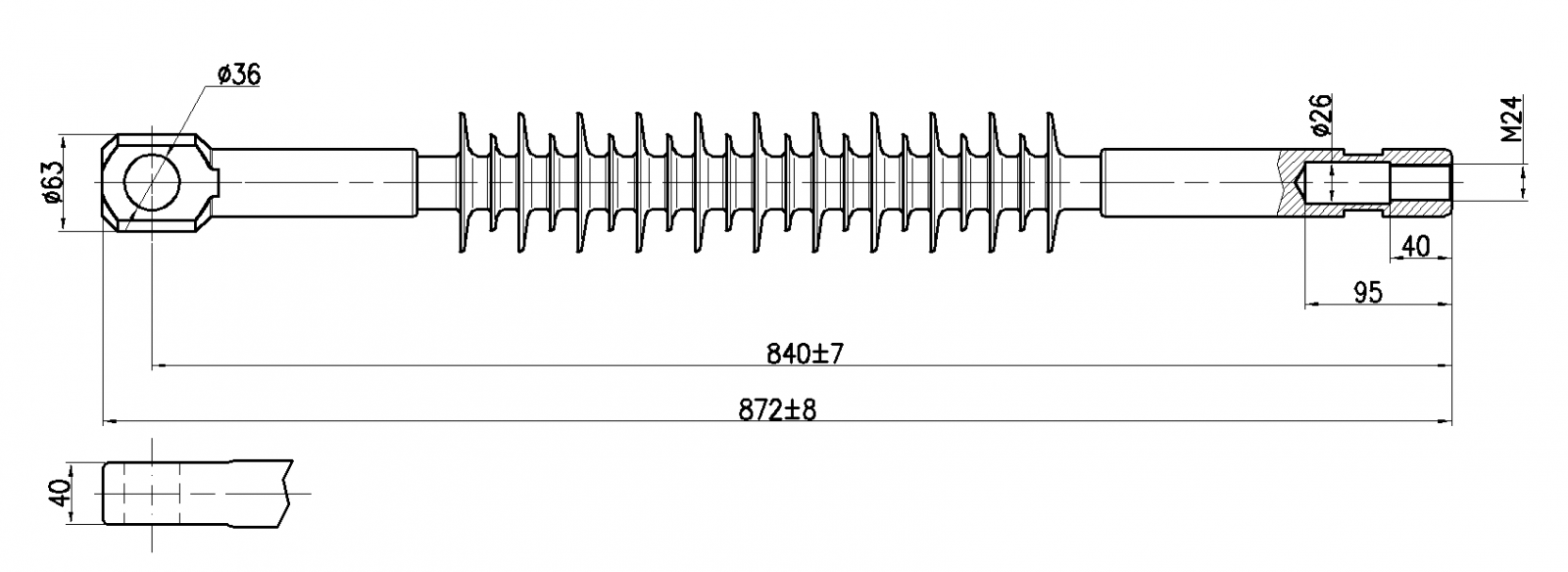

Изолятор СК 160/60-ЭФ состоит из стеклопластикового стержня, двух металлических оконцевателей, закрепленных на концах стержня, и цельнолитой защитной ребристой оболочки из кремнийорганической резины, которая покрывает стержень и обеспечивает герметичность конструкции и необходимую длину пути утечки. Наружная поверхность оконцевателей имеет антикоррозионное цинковое покрытие и соответствуют требованиям ГОСТ 13276-79, а резьбовая поверхность покрыта консервационной смазкой.

Расшифровка условного обозначения изолятора:

С – стержневой;

К - кремнийорганическая резина (материал защитной оболочки);

ЭФ - применение изоляторов - для электрофильтров;

160 – нормированная механическая разрушающая сила при растяжении, кН;

60 - значение номинального напряжения постоянного тока, кВ;

исполнение 03 - конструктивное исполнение оконцевателей изолятора - с резьбой М24.



Наименование параметра Значение

Номинальное напряжение постоянного тока, кВ

60

Механическая разрушающая сила при растяжении, кН, не менее

160

Выдерживаемое напряжение промышленной частоты в сухом  состоянии, кВ, не менее

- постоянного тока

- переменного тока



80

110

Длина пути утечки, мм, не менее

1216
