Фиксирующий изолятор для контактной сети троллейбуса ФСК 36/800-VII-УУ
Фиксирующий изолятор применяется для изоляции и фиксации двух контактных проводов одного направления контактной сети троллейбуса на заданном расстоянии друг от друга посредством подвесных зажимов типа ЗПО, ЗПВ, ЗПВ-2 или аналогичных, присоединяемых к изолятору болтами. Изоляторы такого назначения традиционно называются "планка распорная" или "габаритная планка". Высокая надежность и долговечность фиксирующих полимерных изоляторов для контактной сети троллейбуса типа ФСК 36/800-VII-УУ достигнута за счет использования материалов и технологий, применяемых при производстве полимерных изоляторов для высоких классов напряжений. В качестве элемента, воспринимающего механические нагрузки используется высокопрочный стеклопластиковый стержень, соизмеримый по прочности с легированными конструкционными сталями. Высокая гидрофобность поверхности защитной оболочки из кремнийорганической резины (силикона) практически в любых условиях загрязнения обеспечивает низкие токи утечки (на 1 - 2 порядка ниже, чем у традиционных изоляторов), что, в свою очередь, повышает электробезопасность контактной сети, снижает электрохимическую коррозию металлических элементов контактной сети и положительным образом влияет на энергосбережение. Материал защитной оболочки является трекингостойким и негорючим. Оконцеватели изоляторов изготовлены из оцинкованной стали с толщиной покрытия более 80 мкм. По специальному заказу оконцеватели могут быть изготовлены из нержавеющей стали. Изолятор, укомплектованный подвесными зажимами, является современным, более надежным аналогом габаритной планки с изолятором из дельта-древесины или из стеклопластика. Могут быть изготовлены изоляторы с другими строительными длинами.
|
Наименование параметра |
Значение |
|
|
Максимальное рабочее напряжение постоянного тока, В |
800 |
|
|
Выдерживаемое напряжение промышленной частоты в сухом состоянии, кВ, не менее |
5 |
|
|
Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее |
3 |
|
|
Выдерживаемое напряжение промышленной частоты в загрязненном и увлажненном состоянии при удельной поверхностной проводимости 50 мкСм, кВ, не менее |
1 |
|
|
Механическая разрушающая сила при растяжении, кH, не менее |
36 |
|
|
Разрушающий крутящий момент, Hм, не менее |
150 |
|
|
Степень загрязнения атмосферы в районе эксплуатации изолятора (СЗА), не более |
VII |
|
|
Выдерживаемая энергия удара, Дж, не менее |
200 |
|
|
Трекингоэрозионная стойкость, час, не менее |
500 |
|
|
Климатическое исполнение и категория размещения по ГОСТ 15150 |
УХЛ1 |
|
|

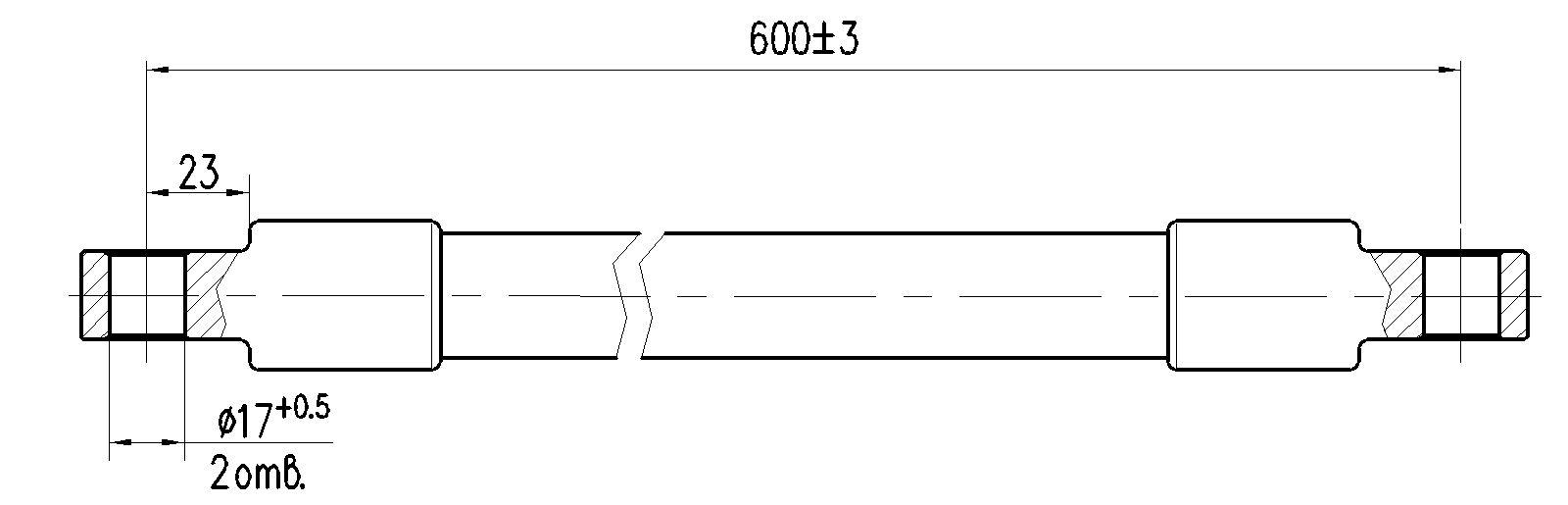

Строительная длина, H, мм (расстояние между проводами): |
600 | |
|
Масса, кг, не более |
1,4 |
|
Изоляторы соответствуют ТУ 3494-028-54276425-2012 и ГОСТ Р 51728
