Линейные подвесные стержневые полимерные изоляторы типа ЛКГ предназначены для изоляции и крепления грозозащитных тросов воздушных линий электропередачи на ВЛ 110-500 кВ. Изоляторы могут использоваться как в поддерживающих, так и в натяжных подвесках грозозащитного троса. Изоляторы типа ЛКГ имеют разрядные рога, обеспечивающие необходимый искровой промежуток, шунтирующий изолятор. В изоляторах ЛКГ, производства "НПО "Изолятор", длина искрового промежутка может при необходимости плавно настраиваться в диапазоне величин - S, указанном в обозначении изолятора. Выбор величины искрового промежутка производится в соответствии с п. 2.5.122 ПУЭ-7. При поставке искровой промежуток настроен на минимальное значение из указанного в обоначении изолятора диапазона. При заказе изоляторов можно указать необходимое значение искрового промежутка, которое будет установлено в заводских условиях. По сравнению с гирляндами тарельчатых изоляторов изоляторы ЛКГ обеспечивают высокую надежность каналов высокочастотной связи за счет существенно меньшей емкости.

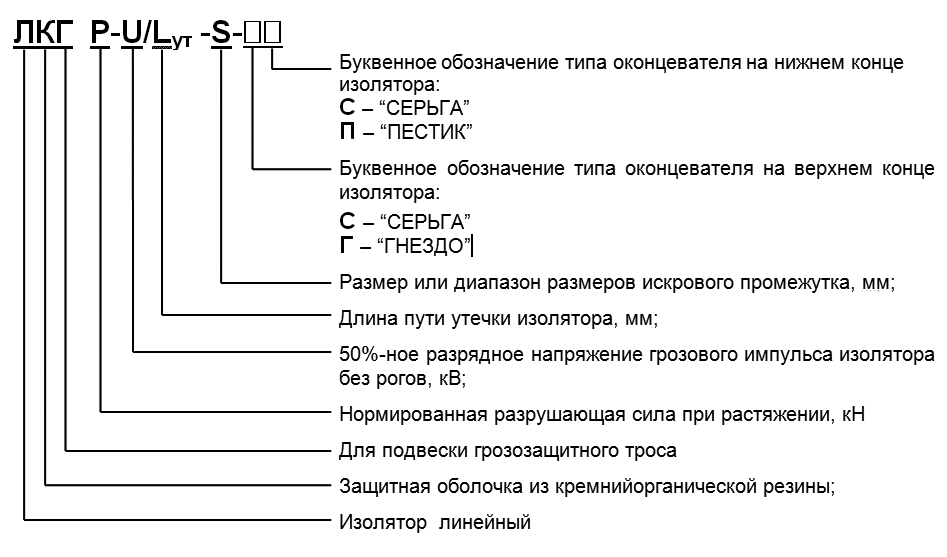

Структура условного обозначения изоляторов ЛКГ
Пример условного обозначения изоляторов:

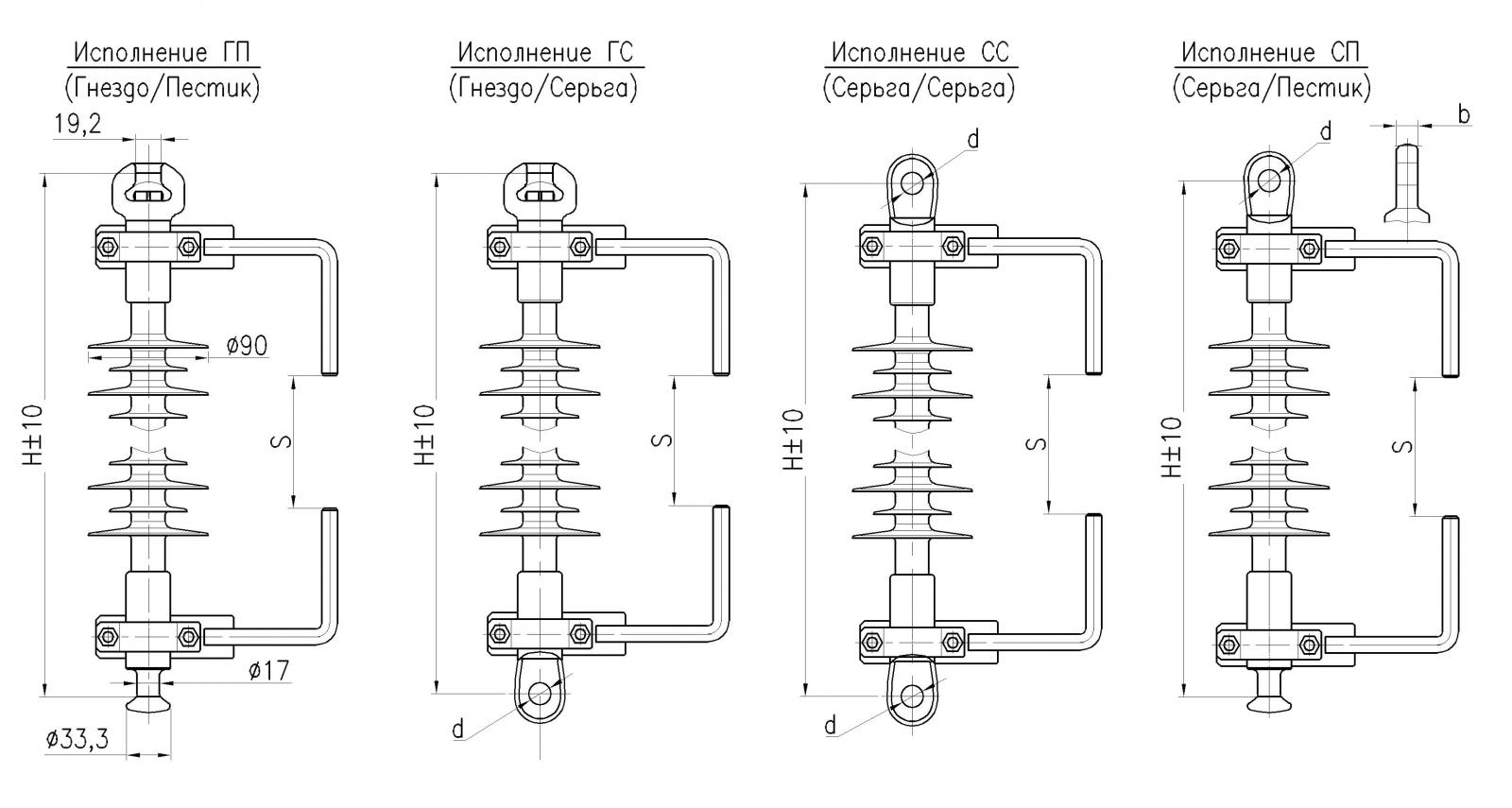

ЛКГ 70-180/350-40-100-ГП - изолятор линейный стержневой полимерный с защитной оболочкой из кремнийорганической резины, предназначенный для крепления грозозащитного троса, на нормированную разрушающую нагрузку на растяжение 70 кН, имеющий 50%-ное разрядное напряжение грозового импульса 180 кВ, с длиной пути утечки 350 мм, с регулируемым искровым промежутком от 40 до 100 мм, имеющий верхний оконцеватель типа "Гнездо", а нижний - "Пестик".
ЛКГ 120-180/350-65-СП - изолятор линейный стержневой полимерный с защитной оболочкой из кремнийорганической резины, предназначенный для крепления грозозащитного троса, на нормированную разрушающую нагрузку на растяжение 120 кН, имеющий 50%-ное разрядное напряжение грозового импульса 180 кВ, с длиной пути утечки 350 мм, с искровым промежутком от 65 мм, имеющий верхний оконцеватель типа "Серьга", а нижний - "Пестик".
|
Тип изолятора |
P, кН |
Н, мм |
U, кВ |
Uс, кВ |
Uм, кВ |
Lут, кВ |
S, мм |
d, мм |
b, мм |
Масса, кг |
|
ЛКГ 70-180/350-40-100-ГП (ГС, СС, СП) |
70 |
355 |
180 |
95 |
60 |
350 |
40-100 |
17 |
16 |
1,8 |
|
ЛКГ 120-180/350-40-100-ГП (ГС, СС, СП) |
120 |
420 |
180 |
95 |
60 |
350 |
40-100 |
23 |
22 |
2,2 |
|
ЛКГ 70-180/410-40-100-ГП (ГС, СС, СП) |
70 |
355 |
180 |
95 |
60 |
410 |
40-100 |
17 |
16 |
1,8 |
|
ЛКГ 120-180/410-40-100-ГП (ГС, СС, СП) |
120 |
420 |
180 |
95 |
60 |
410 |
40-100 |
23 |
22 |
2,2 |
|
ЛКГ 70-225/550-40-100-ГП (ГС, СС, СП) |
70 |
390 |
225 |
115 |
70 |
550 |
40-100 |
17 |
16 |
1,9 |
|
ЛКГ 70-225/550-100-160-ГП (ГС, СС, СП) |
70 |
390 |
225 |
115 |
70 |
550 |
100-160 |
17 |
16 |
1,9 |
|
ЛКГ 120-225/550-40-160-ГП (ГС, СС, СП) |
120 |
455 |
225 |
115 |
70 |
550 |
40-160 |
23 |
22 |
2,3 |
|
ЛКГ 70-250/700-40-100-ГП (ГС, СС, СП) |
70 |
422 |
250 |
125 |
95 |
700 |
40-100 |
17 |
16 |
2,0 |
|
ЛКГ 70-250/700-100-165-ГП (ГС, СС, СП) |
70 |
422 |
250 |
125 |
95 |
700 |
100-165 |
17 |
16 |
2,0 |
|
ЛКГ 120-250/700-40-165-ГП (ГС, СС, СП) |
120 |
487 |
250 |
125 |
95 |
700 |
40-165 |
23 |
22 |
2,4 |
|
ЛКГ 70-270/740-40-100-ГП (ГС, СС, СП) |
70 |
455 |
270 |
130 |
100 |
740 |
40-100 |
17 |
16 |
2,1 |
|
ЛКГ 70-270/740-100-160-ГП (ГС, СС, СП) |
70 |
455 |
270 |
130 |
100 |
740 |
100-160 |
17 |
16 |
2,1 |
|
ЛКГ 70-270/740-160-200-ГП (ГС, СС, СП) |
70 |
455 |
270 |
130 |
100 |
740 |
160-200 |
17 |
16 |
2,1 |
|
ЛКГ 120-270/740-40-160-ГП (ГС, СС, СП) |
120 |
520 |
250 |
125 |
95 |
700 |
40-160 |
23 |
22 |
2,5 |
|
ЛКГ 120-270/740-160-200-ГП (ГС, СС, СП) |
120 |
520 |
250 |
125 |
95 |
700 |
160-200 |
23 |
22 |
2,5 |
|
ЛКГ 70-310/1000-40-100-ГП (ГС, СС, СП) |
70 |
560 |
310 |
145 |
120 |
1000 |
40-100 |
17 |
16 |
2,3 |
|
ЛКГ 70-310/1000-100-160-ГП (ГС, СС, СП) |
70 |
560 |
310 |
145 |
120 |
1000 |
100-160 |
17 |
16 |
2,3 |
|
ЛКГ 70-310/1000-160-220-ГП (ГС, СС, СП) |
70 |
560 |
310 |
145 |
120 |
1000 |
160-220 |
17 |
16 |
2,3 |
|
ЛКГ 70-310/1000-220-280-ГП (ГС, СС, СП) |
70 |
560 |
310 |
145 |
120 |
1000 |
220-280 |
17 |
16 |
2,3 |
|
ЛКГ 120-310/1000-40-160-ГП (ГС, СС, СП) |
120 |
625 |
310 |
145 |
120 |
1000 |
40-160 |
23 |
22 |
2,7 |
|
ЛКГ 120-310/1000-160-280-ГП (ГС, СС, СП) |
120 |
625 |
310 |
145 |
120 |
1000 |
160-280 |
23 |
22 |
2,7 |
|
ЛКГ 70-325/1150-40-100-ГП (ГС, СС, СП) |
70 |
595 |
325 |
160 |
135 |
1150 |
40-100 |
17 |
16 |
2,4 |
|
ЛКГ 70-325/1150-100-160-ГП (ГС, СС, СП) |
70 |
595 |
325 |
160 |
135 |
1150 |
100-160 |
17 |
16 |
2,4 |
|
ЛКГ 70-325/1150-160-220-ГП (ГС, СС, СП) |
70 |
595 |
325 |
160 |
135 |
1150 |
160-220 |
17 |
16 |
2,4 |
|
ЛКГ 70-325/1150-230-290-ГП (ГС, СС, СП) |
70 |
595 |
325 |
160 |
135 |
1150 |
230-290 |
17 |
16 |
2,4 |
|
ЛКГ 120-325/1150-40-165-ГП (ГС, СС, СП) |
120 |
660 |
325 |
160 |
135 |
1150 |
40-165 |
23 |
22 |
2,8 |
|
ЛКГ 120-325/1150-165-290-ГП (ГС, СС, СП) |
120 |
660 |
325 |
160 |
135 |
1150 |
165-290 |
23 |
22 |
2,8 |
|
ЛКГ 70-340/1300-40-100-ГП (ГС, СС, СП) |
70 |
670 |
340 |
180 |
150 |
1300 |
40-100 |
17 |
16 |
2,6 |
|
ЛКГ 70-340/1300-100-160-ГП (ГС, СС, СП) |
70 |
670 |
340 |
180 |
150 |
1300 |
100-160 |
17 |
16 |
2,6 |
|
ЛКГ 70-340/1300-160-220-ГП (ГС, СС, СП) |
70 |
670 |
340 |
180 |
150 |
1300 |
160-220 |
17 |
16 |
2,6 |
|
ЛКГ 70-340/1300-220-280-ГП (ГС, СС, СП) |
70 |
670 |
340 |
180 |
150 |
1300 |
220-280 |
17 |
16 |
2,6 |
|
ЛКГ 70-340/1300-280-340-ГП (ГС, СС, СП) |
70 |
670 |
340 |
180 |
150 |
1300 |
280-340 |
17 |
16 |
2,6 |
|
ЛКГ 120-340/1300-40-160-ГП (ГС, СС, СП) |
120 |
735 |
340 |
180 |
150 |
1300 |
40-100 |
23 |
22 |
3,0 |
|
ЛКГ 120-340/1300-160-280-ГП (ГС, СС, СП) |
120 |
735 |
340 |
180 |
150 |
1300 |
160-280 |
23 |
22 |
3,0 |
|
ЛКГ 120-340/1300-280-400-ГП (ГС, СС, СП) |
120 |
735 |
340 |
180 |
150 |
1300 |
100-160 |
23 |
22 |
3,0 |
