ИЗОЛИРУЮЩЕЕ ПТИЦЕЗАЩИТНОЕ УСТРОЙСТВО
ДЛЯ ФАРФОРОВЫХ И СТЕКЛЯННЫХ ШТЫРЕВЫХ ИЗОЛЯТОРОВ
С ГОЛОВНОЙ ВЯЗКОЙ ПРОВОДА

ИПЗУ 6-20-СФ-Г

Изолирующее птицезащитное устройство типа ИПЗУ 6-20-СФ-Г предназначено для защиты ВЛ 6 - 20 кВ с фарфоровыми или стеклянными штыревыми изоляторами с головной (центральной) вязкой провода от короткого замыкания птицей. ИПЗУ 6-20-СФ-Г монтируется на изолятор и прилегающую к изолятору часть провода (по 725 мм в каждую сторону). Длина ИПЗУ 6-20-СФ-Г - 1450 мм - соответствует международным и российским требованиям стандартов к размерам птицезащитных устройств изолирующего типа, обеспечивающих безопасность для птиц. При боковой вязке провода применяется ИПЗУ 6-20-СФ-Б.

ИПЗУ 6-20-Г имеют три степени защиты птиц:
- Форма ИПЗУ препятствует посадке на него птицы;
- Коэффициент запаса электрической прочности между лапой птицы и проводом - 2,8 при нормативном значении - 1,2;
- Возможность изготовления в цвете, отпугивающим некоторые виды птиц (дополнительная опция по запросу потребителя).

Преимущества:

• ИПЗУ не имеет поверхностей, удобных для посадки птиц; центральная часть ИПЗУ имеет конусообразную форму, а рукава имеют в верхней части продольное тонкое ребро, препятствующее посадке птицы;
• ИПЗУ может изготавливаться в синем, красном или оранжевом цветах, являющимися неприятными для некоторых видов птиц и соответственно - обладающими дополнительной степенью защиты. Базовый цвет - светло серый;

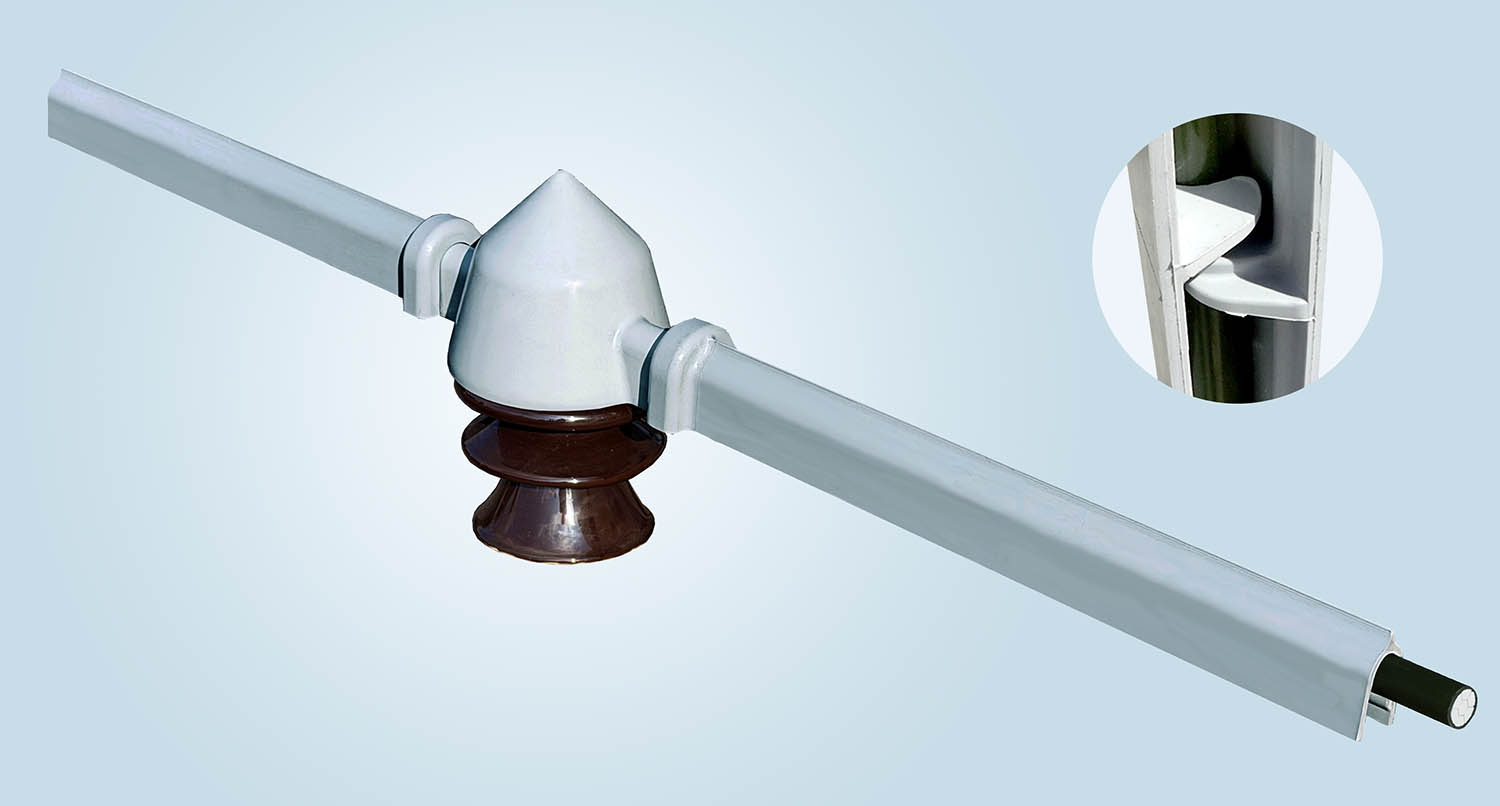

• Простота монтажа. ИПЗУ состоит из трех частей: центрального кожуха для защиты изолятора и двух рукавов, защищающих провод. Все три части имеют изнутри защелки, (см. выноску на фотографии) с помощью которых они удерживаются на проводе. При монтаже нужно просто надавить кожухом или рукавом на на провод до срабатывания защелок. Монтаж занимает не более 15 секунд. Дополнительные крепежные элементы типа пластиковых хомутов отсутствуют;
• Долговечность. Материал из которого изготовлено ИПЗУ - силикон (кремнийорганика) устойчив к ультрафиолету. Срок службы на открытом воздухе в южных регионах не менее 40 лет. В средней полосе России - не менее 60 лет;
• Стойкость к птичьему помету;
• Стойкость к механическим нагрузкам (ветровым, гололедным и т.д.) поскольку материал остается эластичным до температуры минус 60ºС. Возможность использования во всех районах по гололеду и ветру;
• Стойкость к электрической дуге. Материал не горюч. Отсутствует вероятность поджога сухой травы падающими горящими каплями после воздействия силовой электрической дуги;
• Силикон остается гидрофобным в любых условиях, что обеспечивает надежную защиту, в том числе, и в условиях увлажнения и загрязнения ИПЗУ, поскольку по его поверхности не протекают токи утечки;
• Отсутствие необходимости в обслуживании (замена пластиковых крепежных хомутов), поскольку крепежные элементы являются частью ИПЗУ, изготовленные из того же материала - силикона.

Применяемость:

Со всеми типами стеклянных и фарфоровых штыревых изоляторов с традиционной и специальной головкой под провод при головной (центральной) вязке провода.

Технические характеристики

ИПЗУ 6-20-СФ-Г изготавливается по ТУ 3494-029-54276425-2013, соответствует  ГОСТ Р 70399-2022 и СТО-34.01-2.2-010-2015
