Опорный стержневой полимерный изолятор внутренней установки с кремнийорганической защитной оболочкой типа ОСК 8-20 УХЛ2 предназначен для изоляции и крепления токоведущих частей в электрических аппаратах, в закрытых распределительных устройствах электрических станций и подстанций переменного тока напряжением до 20 кВ. Изоляторы изготовлены по технологии, применяемой для изоляторов наружной установки: металлические фланцы опрессованы на силовом элементе - высокопрочном стеклопластиковом стержне, соизмеримых по прочности с легированными конструкционными сталями. Поверх стержня и фланцев нанесена цельнолитая защитная кремнийорганическая (силиконовая) оболочка. Высокая гидрофобность поверхности защитной оболочки практически в любых условиях загрязнения и увлажнения росой обеспечивает низкие токи утечки (на 1 - 2 порядка ниже, чем у фарфоровых изоляторов), что, в свою очередь, повышает разрядные характеристики и положительным образом влияет на энергосбережение. По согласованию с заказчиком возможно изготовление изолятора с другими присоединительными размерами крепежных отверстий во фланцах.
ОПОРНЫЙ СТЕРЖНЕВОЙ ПОЛИМЕРНЫЙ ИЗОЛЯТОР ВНУТРЕННЕЙ УСТАНОВКИ НА НАПРЯЖЕНИЕ 20 кВ типа ОСК 8-20 УХЛ2
|
Наименование параметра |
ОСК 8-20 УХЛ2 ОСК 8-20-1 УХЛ2 |
|
| Номинальное рабочее напряжение, кВ | 20 | |
| Наибольшее рабочее напряжение, кВ | 24 | |
| Выдерживаемое напряжение промышленной частоты в сухом состоянии, кВ, не менее | 65 | |
| Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее | 50 | |
| 50%-ое разрядное напряжение промышленной частоты загрязненного и увлажненного изолятора, действующее значение, кВ, не менее | 26 | |
| Выдерживаемое напряжение грозовых импульсов, кВ, не менее | 125 | |
| Механическая разрушающая сила на изгиб, кH, не менее | 8 | |
| Механический разрушающий крутящий момент, Hм, не менее | 400 | |
| Механическая разрушающая сила при растяжении, кH, не менее | 20 | |
| Механическая разрушающая сила при сжатии, кH, не менее | 200 | |
| Длина пути утечки, мм, не менее | 330 | |
| Масса, кг, не более | ||

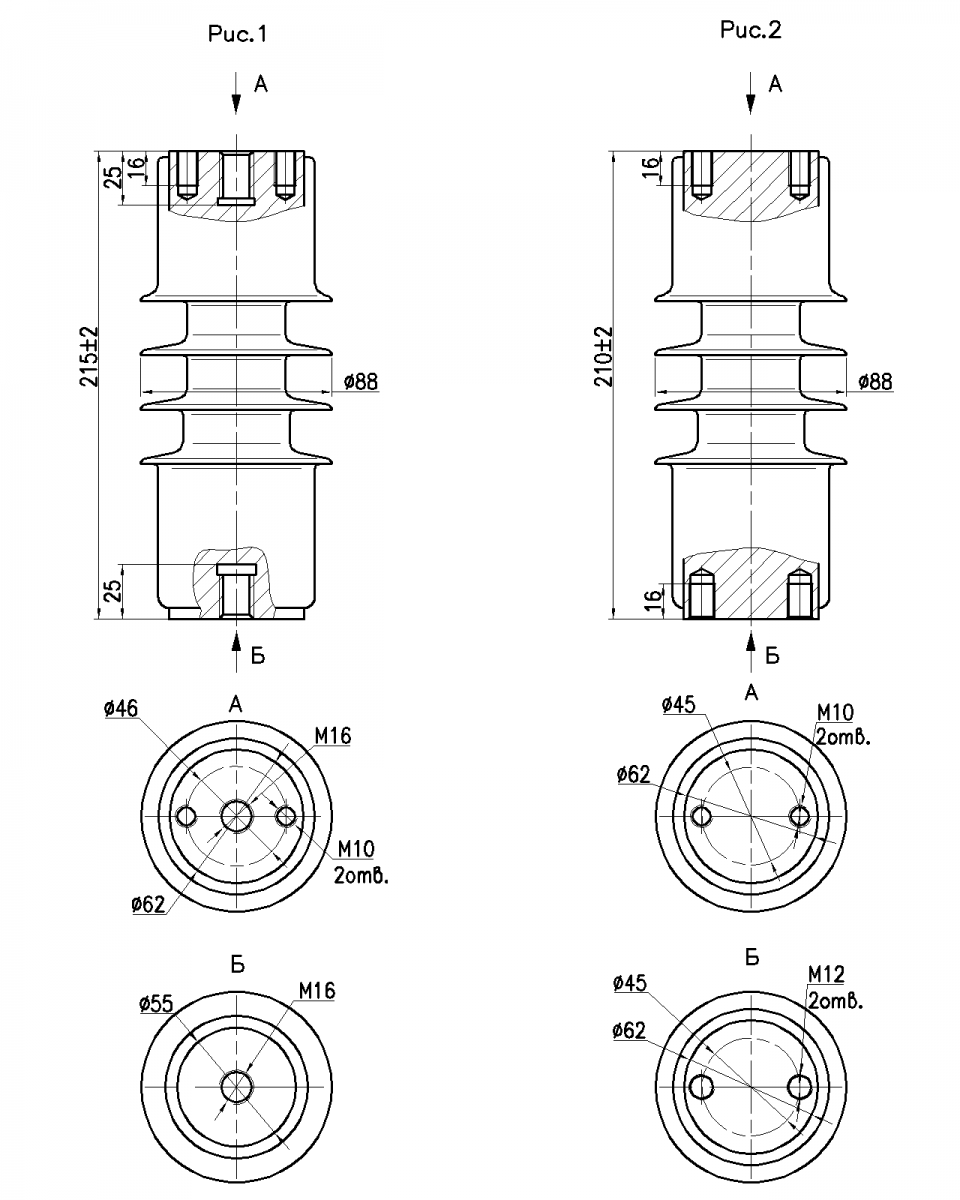

| Обозначение изоляторов | № рис. | H, мм |

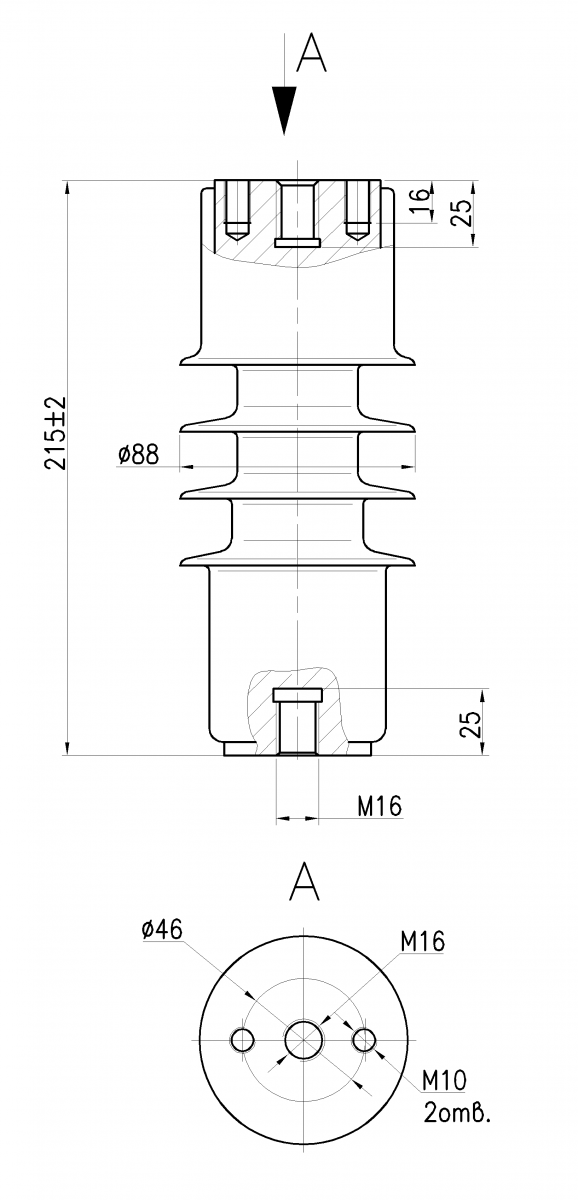

| ОСК 8-20 УХЛ2 | 1 | 215 |
| ОСК 8-20-1 УХЛ2 | 2 | 210 |
Изоляторы изготавливаются по ТУ 3494-014-54276425-2005
