Линейные подвесные стержневые полимерные изоляторы типов ЛК 160/220 и ЛКК 160/220 предназначены для изоляции и крепления проводов воздушных линий электропередачи и ошиновки распределительных устройств электростанций и подстанций переменного тока напряжением до 220 кВ. Изоляторы могут использоваться как в поддерживающих, так и в натяжных изолирующих подвесках. Для использования изоляторов в натяжных изолирующих подвесках рекомендуется выбирать изоляторы на одну степень загрязнения по ГОСТ 9920 выше, чем для поддерживающих изолирующих подвесок согласно п. 1.9.13 и п. 1.9.50 ПУЭ-7. Изоляторы типа ЛКК – устойчивые к кислотной коррозии – изготавливаются с использованием стеклопластикового стержня типа ECR , применяемого для предотвращения разрушения изоляторов из-за кислотной коррозии стержня в случаях разгерметизации защитной оболочки при актах вандализма или неаккуратном обращении с изоляторами. Таким образом, изоляторы типа ЛКК обладают повышенной устойчивостью к актам вандализма и, соответственно, - более высокой надежностью.
Линейные подвесные стержневые изоляторы на напряжение 220 кВ класса 160 кН типа ЛК и ЛКК - устойчивые к кислотной коррозии
|
Наименование параметра |
ЛК 160/220-II |
ЛК 160/220-III |
ЛК 160/220-IV |
|
Номинальное рабочее напряжение, кВ |
220 |
||
|
Наибольшее рабочее напряжение, кВ |
252 |
||
|
Механическая разрушающая сила при растяжении, кН, не менее |
160 |
||
|
Выдерживаемое напряжение промышленной частоты в сухом состоянии, кВ, не менее |
650 |
700 |
800 |
|
Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее |
620 |
670 |
750 |
|
50%-ое разрядное напряжение промышленной частоты загрязненного и увлажненного изолятора, кВ, не менее |
330 |
330 |
330 |
|
Выдерживаемое напряжение грозовых импульсов, кВ, не менее |
1070 |
1100 |
1400 |
|
Строительная длина, Н, мм |
2140 |
2470 |
3000 |
|
Изоляционный промежуток, L, мм |
1846 |
2182 |
2714 |
|
Длина пути утечки, мм, не менее |
5300 |
6300 |
7900 |
|
Степень загрязнения по ГОСТ 9920 (СЗ), не более |
II |
III |
IV |
|
Масса, кг, не более |
8,6 |
10,0 |
11,5 |

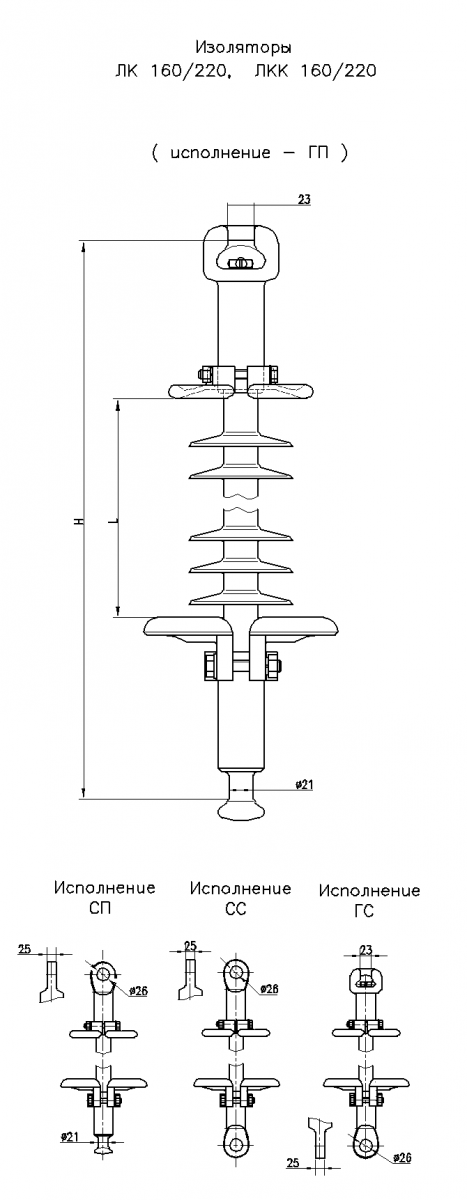

Изоляторы выпускаются в четырех исполнениях по типам применяемых оконцевателей: СП, ГП, ГС, СС. По специальному заказу возможны другие исполнения оконцевателей.
Изоляторы соответствуют ТУ 3494-012-54276425-2003, ГОСТ 28856, ГОСТ Р 55189, МЭК 61109, СТО 34.01-1.3-016-2017
Пример условного обозначения изолятора:
ЛКК 160/220-III-ГП - изолятор линейный стержневой полимерный с защитной оболочкой из кремнийорганической резины, устойчивый к кислотной коррозии, на нормированную разрушающую нагрузку на растяжение 160 кН, на напряжение 220 кВ, для эксплуатации в районах со степенью загрязнения по ГОСТ 9920 до III включительно, имеющий верхний оконцеватель типа "Гнездо", а нижний - "Пестик"
