Распорки межфазные изолирующие полимерные РМИ 330 предназначены для исключения опасных сближений между проводами различных фаз и грозозащитными тросами при сильных ветрах, пляске проводов, образовании и сбросе гололеда на воздушных линиях электропередачи напряжением до 330 кВ. Распорки значительно ограничивают амплитуду колебаний проводов и обеспечивают сохранение необходимых изоляционных расстояний между фазами в критических точках.
При выборе номинальной длины распорки необходимо учитывать, что распорки должны устанавливаться в натяг между проводами, т.е. номинальную длину распорки необходимо выбирать несколько меньше, чем расчетное расстояние между проводами, либо выбирать распорку с регулируемой длиной. Методика определения необходимой длины распорки приведена внизу страницы. В целях защиты провода от повреждения зажимом распорки при пляске или вибрации проводов распорки на напряжение 330 кВ комплектуются спиральными защитными протекторами типа ПЗС-Dпр-13 (где Dпр- диаметр провода). В связи с этим, в обозначении распорки указывается не диаметр зажимаемых проводов, а диаметр защитного протектора, установленного на проводе согласно характеристик на сайте производителя протекторов. Во избежание ошибок с подбором размера зажима распорки заказчикам рекомендуется указывать в заявке марку провода или его диаметр, а спиральные протекторы и размер зажимов подберем мы.

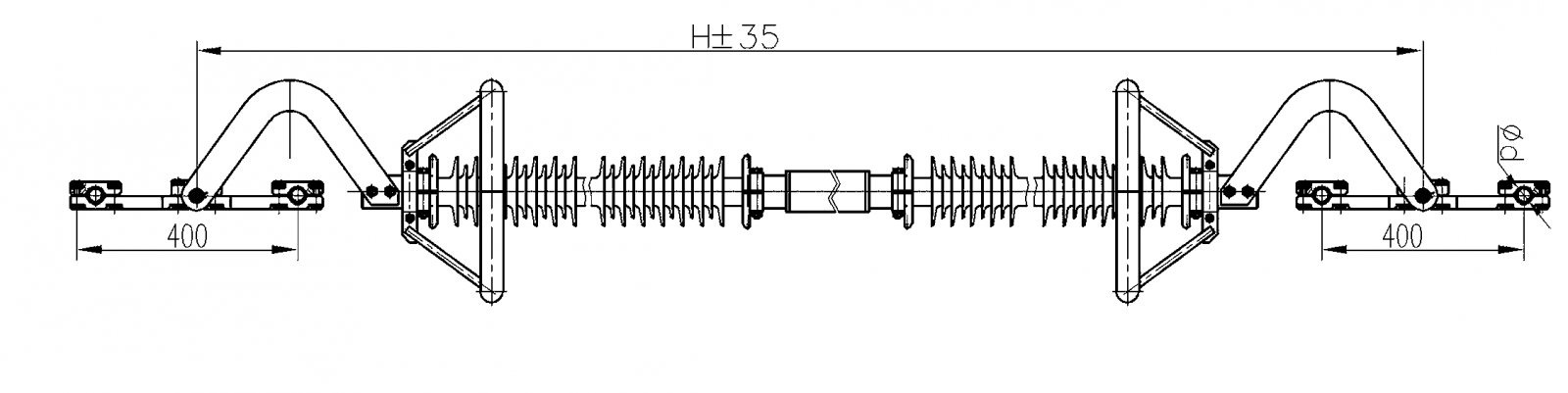

Распорка межфазная изолирующая полимерная РМИ 330
|
Наименование параметра |
Значение |
|
Номинальное напряжение, кВ |
330 |
|
Испытательное напряжение промышленной частоты в сухом состоянии, кВ, не менее |
900 |
| Испытательное напряжение коммутационного импульса под дождем, кВ, не менее |
1300 |
|
Испытательное напряжение промышленной частоты загрязненной и увлажненной распорки, кВ, не менее |
400 |
|
Испытательное напряжение грозовых импульсов, кВ, не менее |
1700 |
|
Минимальная разрушающая сила при растяжении, кН, не менее |
70 |
|
Минимальная разрушающая сила при сжатии, кН, не менее |
3 |
|
Строительные длины нерегулируемых распорок, Н, мм (по согласованию с заказчиком изготавливаются распорки других длин, в том числе и с регулируемой строительной длиной) |
5000 |
|
Диапазон регулировки строительной длины, мм (шаг регулировки строительной длины - 100 мм) |
400, 600, 800, 1000 или по согласованию |
|
Диапазон диаметров закрепляемых защитных спиральных протекторов на проводах, d, мм. (по согласованию с Заказчиком изготавливаются распорки для других диаметров протекторов на проводах) |
25 - 30 30 - 35 35 - 40 40 - 45 |
|
Степень загрязнения по ГОСТ 9920 |
II, III, IV |
Распорки изготавливаются по ТУ 3494-001-32943884-2018
Распорки устанавливаются на провода с защитными спиральными протекторами типа ПЗС-Dпр.-13, где Dпр.– диаметр провода. Защитные спиральные протекторы входят в комплект поставки распорок, в связи с чем, при заказах рекомендуется указывать диаметр или марку провода, а не протектора.
Рекомендуется выбирать распорки с фиксированной строительной длиной или с минимальным диапазоном регулировки с целью снижения массы распорок для минимального воздействия на провод при колебаниях.
Пример условного обозначения распорки на напряжение 330 кВ, для 2 степени загрязнения, с регулируемой строительной длиной 6800-7200 мм для двух проводов в фазе диаметром от 30 мм до 35 мм с учетом размера спирального протектора:
Распорка РМИ 330-2-6800-7200/2×30-35
Пример условного обозначения распорки на напряжение 330 кВ, для 2 степени загрязнения, с фиксированной строительной длиной 8200 мм для двух проводов в фазе диаметром 40 мм с учетом размера спирального протектора:
Распорка РМИ 330-2-8200/2×40
Краткая методика определения длин распорок и мест их установки на ВЛ (можно использовать в случае отсутствия проекта расстановки распорок на ВЛ)
- Определяют район по пляске проводов согласно таблицы 6 РД 34.20.184-91.
- Выбирают схему установки распорок по разделу 5 РД 34.20.184-91 в зависимости от района по пляске.
- Согласно выбранной схемы установки распорок определяют места установки в расстояниях от опор в метрах.
- Рассчитывают расстояния между проводами в местах установки распорок, например, расчетное расстояние 7200 мм.
- Из соображения установки в натяг определяют номинальную длину распорки меньше, чем расстояние между проводами на (2÷5) % с точностью до 100 мм. В данном примере номинальная длина распорки - 7000 мм.
- С целью компенсации неточности расчетов расстояний между проводами и возможных различий в провисах проводов рекомендуется применять регулируемые распорки с возможностью регулировки в обе стороны от номинала. Обычно бывает достаточно плюс/минус 300 мм, но в зависимости от точности расчетов и номинальной длины распорки величина регулировки может быть как меньше, так и больше. В данном примере для номинальной длины распорки 7000 мм длина регулируемой распорки будет 6700-7300 мм, но можно применить и нерегулируемую с длиной 7000 мм, если расстояние между проводами известно с высокой точностью. Стоит учитывать, что чем больше диапазон регулировки, тем выше цена распорки.
